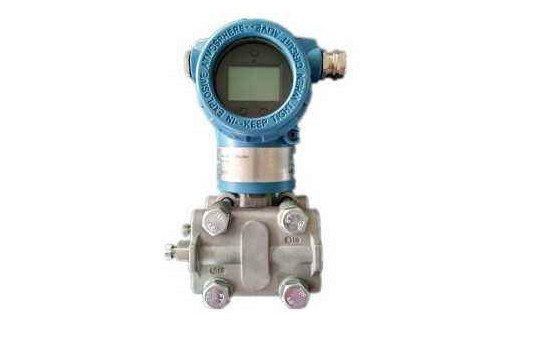

智能微差压变送器|型号SC3351DP|价格350元

文章日期:2018-01-19|阅读数:



  SC-3351DP型微差压变送器用于测量炉内压等微小差压信号,然后转变成4~20mA DC信号输出,用于测量微差压环境下的介质,也可与HART手操器相互通讯,通过它进行设定,监控等。智能型液晶表头采用智能按键可修改量程,显示单位,温度,等等。SC-3351DP型电容式微差压变送器是引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,微差压变送器具有设计原理先进、品种规格齐全、安装使用简便等特点。由于微差压变送器机型外观上完全融合了目前国内***为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列差压变送器除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

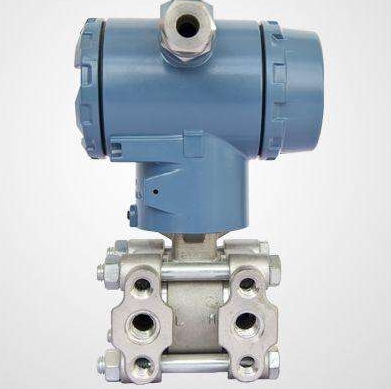

智能微差压变送器|型号SC3351DP|价格350元

厂家价格:
价格 ¥ 350.00~56000.00元
起批量 ≥1

测量介质

液体、气体或汽体

测量范围

量程代码

量程范围(KPa

测量范围(KPa

1

00.1KPa

-0.11.0KPa

2

0.11.5KPa

-1.51.5KPa

输出信号

二线制,420mADC输出,叠加HART协议数字通讯。

电 源

24VDC(正常工作电压范围1236VDC

防爆标志

隔爆型:ExdⅡCT6,本安型:ExiaⅡCT6

防护等级

IP66

量程比

1001

精度等级

0.1级、0.2

稳定性



0.1级:60个月误差为***大量程的±0.25%

SC-3351DP型智能微差压变送器智能型特点:

1、超级的测量性能,替代进口的微差压压力变送器,用于压力、差压、液位、流量测量,测量介质:气体 蒸汽 液体

2、数字精度:+(-)0.05%

3、模拟精度:+(-)0.75%+(-)0.1%F.S

4、全性能:+(-)0.2F.S

5、稳定性:0.25% 60个月

6、量程比:100:1

7、测量速率:0.2S

8、线性 平方根 自由编程

9、小型化(2.4kg)全不锈钢法兰,易于安装

10、变送器功能可组态:

11、过程连接与其它产品兼容,实现***佳测量

12、零点自稳技术 温度补偿技术

13、世界上采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性

14、采用16位计算机的智能变送器

15、标准4-20mA,带有基于HART协议的数字信号,远程操控

16、支持向现场总线与基于现场控制的技术的升级。

SC-1151DP型微差压变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成4~20mA DC信号输出。SC3051DP微差压变送器可与HART手操器相互通讯,通过它进行设定,监控。智能型液晶表头采用智能按键可修改量程、显示单位、温度等等,(智能)压力变送器过压强度高,稳定性好。输入量程为0~0.25KPa,0~10KPa,0~40KPa。

智能差压变送器的概述:

3351小型化系列压力/差压变送器是采用国外应用广泛,技术成熟的电容式传感器芯体,并引进国外全套工艺和技术,严格执行质量管理体系9001:2000标准,出的新型系列化压力/差压送器。产品模块化设计和全贴片封装,外形设计取欧美流行样式,多款精致独特的塑料模具配以先进的激光雕刻手段,使得产品更加紧凑完美。
3351系列压力/差压变送器针对国内不同用户的要求,同时推出N型(普通模拟型)、G型(常规智能型)和S型(标准智能型)三种规格;智能系列通过就地按钮,可现场调零或重新标定量程,通过手操器或通讯软件还可实现无源标定和数据组态。根据用户的特殊需求,智能化系列大可达到宽量程比(100:1)和高精度(0.075%)。

智能微差压变送器|型号SC3351DP|价格350元

智能差压变送器的应用:

◆石油/石化/化工
*与节流孔板配套,提供的流量测量和控制。
*可测量管道和贮罐的压力和液位。
◆电力/城市煤气/其它公司事业
*要求高稳定度和高精度的测量等场合。
◆纸浆和造纸
*用于要求耐化学液体、耐腐蚀性液体之类的变送器。
◆钢铁/有色金属/陶瓷
*用于炉膛压力测量等要求高稳定性,高精度测量等场合。
*用于在严格控制(温度、湿度等)条件下要求稳定测量的场合。
◆机械/造船
*用于在严格控制(温度、湿度等)条件下要求稳定测量的场合。
3、技术指标:
性能指标:(参考条件,零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值)

◆精度:
1、数字信号:±0.2%
2、模拟信号:±0.2%至±0.5%
3、微量程(≤1.5kPa):±0.5%
注意:对于<10:1的量程,精度≤±0.2%
◆环境温度影响/28℃
量程比1:1至10:1:≤±0.2%
微量程(≤1.5kPa):±0.5%

◆静压影响(差压变送器)
1、零点误差(可在静压下消除)
静压从0~13.7MPa,±0.2%/6.9MPa
静压超过13.7MPa,±0.5%/6.9MPa
2、量程误差
±0.25%/6.9MPa
◆稳定性:12个月,±0.2%F.S,在温度变化28℃,静压大为6.9MPa,量程1:1条件下。
◆安装位置影响:零点多影响250Pa,可修正掉,无量程影响。
◆综合性能(基于参考精度、环境温度、静压影响等综合误差):在变送器1:1量程,28℃温度变化,6.9MPa静压下为±0.25%。
◆振动影响(微量程除外):在管道安装过程条件相关的任意轴向上进行15至2000Hz测试小于±0.1%F.S
◆电源影响:小于0.005%/V
◆射频干扰影响:20至1000MHz,1米条件下,±0.1%F.S
◆绝缘强度及反向保护:正、负接线端子与壳体之间50Hz、100Vpp历时一分钟无飞弧现象。反接24VDC无损坏。
◆供电电压:12V~45VDC(标准为24VDC,无负载可工作于16VDC,带数字指示表头供电电压不低于12VDC)
◆使用温度:-20℃~+85℃
◆贮藏温度:-40℃~+104℃
◆相对湿度:0~100%
◆物理性能:重量:约3.5kg(标准配置,不带安装附件)
高度:190mm
电缆穿线孔M20×1.5或NPT1/2。

3351智能差压变送器的必选型:



代号

DR

DP

HP

AP

GP

LT

DP/GP

品种

微差压变送器

差压变送器

高静压差压变送器

压力变送器

压力(含负压)变送器

法兰式液位变送器

远传差压、压力变送器



代号

2

3

4

5

6

7

8

9

0

量程范围

0-0.1~1KPa

0-1~6KPa

0-6~40KPa

0-40~250KPa

0-0.16~1MPa

0-0.4~2.5MPa

0-1.6~10MPa

0-4~25MPa

0-6~40MPa



代号

N

S

功能

非智能型(4~20mA输出)

智能型(HART协议)



代号

结构材料

法兰接头

排气/排液阀

隔离膜片

灌充液体

23

316不锈钢

316不锈钢

316不锈钢

硅油

24

316不锈钢

316不锈钢

哈氏合金C

25

316不锈钢

316不锈钢

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃尔

蒙乃尔

蒙乃尔





代号

A

B

C

E

F

静压Mpa

1

4

10

25

32

 变送器品种分类详细表:

序号

名称

型号

材料范围

静压(Mpa)

精度等级

1

微差压变送器

(3351)DR2E

0-0.1~1KPa

1

0.5

4

2

差压

变送器

(3351)DP3E

0-1~6KPa

4

0.2或0.5

3

(3351)DP4E

0-6~40KPa

10

4

(3351)DP5E

0-40~250KPa

5

(3351)DP6E

0-0.16~1MPa

6

(3351)DP7E

0-0.4~2.5MPa

7

(3351)DP8E

0-1.6~10MPa

8

9

高静压差压

变送器

(3351)HP4E

0-6~40KPa

25

0.5或0.2

32

25

(3351)HP5E

0-40~250KPa

32

10

压力变送器

(3351)GP3E

0-1~6KPa



0.2或0.5

11

(3351)GP4E

0-6~40KPa

12

(3351)GP5E

0-40~250KPa

13

(3351)GP6E

0-0.16~1MPa

14

(3351)GP7E

0-0.4~2.5MPa

15

(3351)GP8E

0-1.6~10MPa

16

(3351)GP9E

0-4~25MPa

17

(3351)GP0E

0-6~40MPa

18

压力

变送器

(3351)AP4E

0-6~40KPa



0.2或0.5

19

(3351)AP5E

0-40~250 KPa

20

(3351)AP6E

0-0.16~1MPa

21

(3351)AP7E

0-0.14~2.5MPa

22

(3351)AP8E

0-1.6~10MPa

23

法兰式液位变送器

(3351)LT4E

0-6~40KPa

2.5

0.2或0.5

24

(3351)LT5E

0-40~250KPa

25

(3351)LT6E

0-0.16~1MPa

26

远传

压力

变送器

(3351)GP4E

0-6~40KPa



0.5

27

(3351)GP5E

0-40~250KPa

28

(3351)GP6E

0-0.16~1MPa

29

(3351)GP7E

0-0.4~2.5MPa

30

(3351)GP8E

0-1.6~10MPa

31

远传

差压

变送器

(3351)DR3E

0-1~6KPa

2.5

0.5

32

(3351)DR4E

0-6~40KPa

2.5

33

(3351)DR5E

0-40~250KPa

34

(3351)DR6E

0-0.16~1MPa

35

(3351)DR7E

0-0.4~2.5MPa





此文章属于江苏华云仪表有限公司文章版权
