单法兰液位计变送器_厂家价格388元

文章日期:2018-02-21|阅读数:



HY3051/3851LT系列单法兰液位计是高性能的测量仪表,是我公司引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等点。通过液位安装法兰,变送器可直接安装于被测罐体上,精密测量各种罐体的差压和液位,它能全面满足您的液位测量需求。用于工业过程全系列差压、压力、压力的测量,具有模拟或数字输出信号。

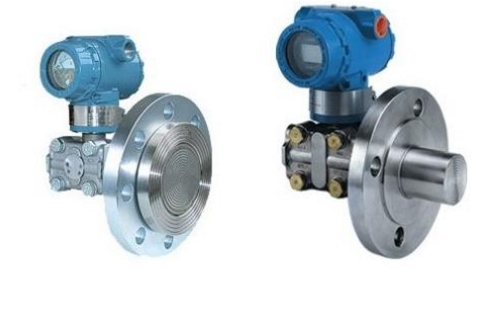

单法兰液位计_厂家价格388元

厂家价格:

价格 ¥ 388.00~9800.00元
起批量 ≥1



单法兰液位计的特点优势:

1、离子硅油发散充射技术

2、316膜片、HC、钛膜片多种选择,世界上采用H合金护套的传感器(专利技术),帮助单法兰液位计实现了优良的冷、热稳定性

3、成熟的内置金属电容传感器保证一致性良好

4、先进的焊接技术,保证高温高压长期稳定工作硅油不泄露

5、内置数字化温度变送器,出厂前格式化检测,温度影响极低

6、标准4-20mA,带有基于HART协议的数字信号,远程操控

7、支持向现场总线与基于现场控制的技术的升级。

8、可填充食用级硅油达到食品标准(此项需要特殊定制,价格另计算)



单法兰液位计的技术参数

1、模拟精度:+(-)0.75%+(-)0.1%F.S
2、全性能:+(-)0.25F.S
3、稳定性:***大量程的±0.25%,60个月
4、量程比:100:1
5、数字精度:+(-)0.05%
6、防爆标志:隔爆型:ExdⅡCT6,本安型:ExiaⅡCT6
7、防护等级:IP66



单法兰液位计选型表:

S

代号

测量范围

LT-2400

0-6~40kPa

LT-2500

0-40~250kPa

LT-2600

0-0.16~1kPa

LT-2700

0-0.4~2.50KPa

LT-2800

0-1.6~10Mpa



代号

结构材料

法兰接头

排气/排液阀

隔离膜片

灌充液体

F22

316不锈钢

316不锈钢

316不锈钢

硅油

F23

316不锈钢

316不锈钢

哈氏合金C

F24

316不锈钢

316不锈钢

蒙乃尔

F25

316不锈钢

316不锈钢

F33

哈氏合金C

哈氏合金C

哈氏合金C

F35

哈氏合金C

哈氏合金C

F44

蒙乃尔

蒙乃尔

蒙乃尔



代号

选件

M1

O~1 00%线性指示表

M2

数字显示表头

M3

液晶显示表头

B1

管装弯支架

B2

盘装弯支架

B3

管装平支架

D1

法兰侧面排气/排液阀在上部

D2

法兰侧面排气/排液阀在下部?

E1

普通电缆接头

E2

防爆电缆接头

G1

腰形法兰

G2

焊管接头

d

隔爆

i

本安

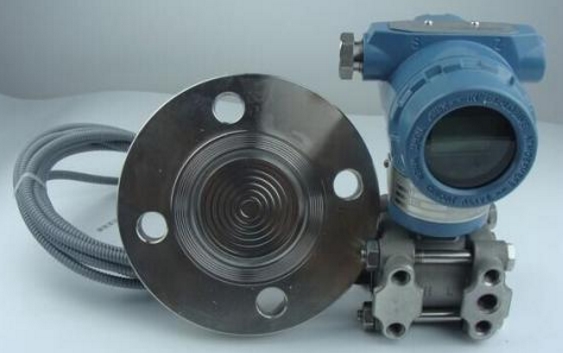

单法兰液位计_厂家价格388元

HY-1151/3351LT法兰式液位变送器的安装法兰标准按ADSI,法兰有3〞、4〞规格,法兰等级为150LB(2.5MPa)、300LB。如用户采用GB9116-88S标准,则DN=80、100、PN=2MPa请注明。
●单法兰液位变送器测量范围
差压:0-6.2-690Kpa
静压:2.5MPa
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计

● 无机械可动部件、维修量少
● 重量轻(2.4kg)
● 全系列统一结构、互换性强
● 小型化(166mm总高)
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体

智能型特点:
●超级的测量性能,用于压力、差压、液位、流量测量
●数字精度:+(-)0.05%
●模拟精度:+(-)0.75%+(-)0.1%F.S
●全性能:+(-)0.25F.S
●稳定性:0.25% 60个月
●量程比:100:1
●测量速率:0.2S
●小型化(2.4kg)全不锈钢法兰,易于安装
●过程连接与其它产品兼容,实现***佳测量
●世界上采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA,带有基于HART协议的数字信号,远程操控
●支持向现场总线与基于现场控制的技术的升级。
SK1151/3351LT型法兰式液位变送器,可对各种容器进行的液位和密度测量,有平法兰和插入式法兰供选择,法兰有3英寸或4英寸,规格有1501b和3001b的法兰,也可根据用户定制法兰,法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。


●选型表
SK1151/3351LT 法兰式液位变送器(***大工作压力2.5MPa)
  4 0-4~40KPa
5 0-40~250KPa
6 0-0.16~1.0MPa
  代码 输出
E 非智能型(4-20mA输出)
S 智能式(HART协议)
  代码 公称直径尺寸(mm) 插入筒长度(mm) 高压侧隔膜片材料
A0 80 316LSST
A2 80 50 316LSST
A4 80 100 316LSST
A6 80 150 316LSST
B0 100 316LSST
B2 100 50 316LSST
B4 100 100 316LSST
B6 100 150 316LSST
C0 80 哈氏C-276
C2 80 50 哈氏C-276
C4 80 100 哈氏C-276
C6 80 150 哈氏C-276
D0 100 哈氏C-276
D2 100 50 哈氏C-276
D4 100 100 哈氏C-276
D6 100 150 哈氏C-276
E0 80
F0 100
  代码 安装法兰
A 3〞150lb 碳钢镀锌
B 4〞150lb
C 3〞300lb
D ?4〞300lb
  代码 结 构 材 料
法兰和接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
  代码 选项
M1 0-100%线性指示表
M2 LED数字显示表
M3 LCD显示表
C0 1/2-14NPT锥管内螺纹接头
C1 1/2-14NPT引压接头后部焊接引压管Ф14
C2 丁字形螺纹接头M20×1.5
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
液位变送器系列产品有:投入式液位变送器、单法兰液位变送器、双法兰液位变送器、法兰式陶瓷液位变送器、射频电容液位变送器、电感式液位变送器
