液化气液位计
一. HS-2000液化气液位计的概述
HS-2000智能型液化气液位计测量时将超声波探头安装于被测容器外壁的正下方(底部),无需开孔,安装简易,不影响现场生产,可实现对高温,高压密闭容器内各种有毒物质,各种纯净液体的测量。仪器采用隔爆设计,满足防爆要求。TK-LW型外贴式超声波液位计,采用了传感器外贴、与被测液体非接触式测量方式,实现真正意义上的完全隔离测量。结合公司的变频超声、数字信号处理、模式识别、数据库处理等专有技术,克服了储罐壁及外部干扰的影响;同时还可以进行自动参数校准,使仪表不受介质温度和成分变化的影响。对罐体不开孔、不动火、实现不停产安装,特别适合密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行测量。同时仪表可输出(4~20)mA 等标准通讯信号将测量结果输出至DCS等自动化控制系统。
工作原理:
TK-LW智能型外贴式超声波液位计采用声呐(超声)的回波测距原理,测量探头发射和接收声呐信号,穿透容器壁在液体中形成回波,实现测距。侧面(或斜下方)探头为校准探头,其可连续或定时发射校准声波,实现声速的校准,保证高精度的稳定测量,特别是在大量程球罐的液位测量中,采用了模糊处理理论及变频超声等技术,确立了在大量程液位测量上的优势。
厂家价格:
价格 | ¥ 500.00~56700.00元 |
起批量 | ≥1 台 |
规格参数:
加工定制 | 是 | 品牌 | 华云 | 型号 | JS-201,UHZ |
测量范围 | 300~20000mm | 测量精度 | 10~20mm | 测量管材质 | 304,316,pp等 |
适用范围 | 液体测量 |
二. HS-2000液化气液位计的特点
(1) 探头外置,无需对被测容器开孔,真正实现非接触测量,适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的测量。
(2) 仪器无任何机械可动部件,寿命长。无腐蚀、无污染、使用面积广。
(3) 仪器内置ASIC(智能超声波专用硬件集成电路),使仪器体积小、测量结果稳定、可靠,能适合于各种被测液体和被测容器,现场安装简易,无需复杂的现场标定。
(4) 仪器内置自动温度修正、自动固定距离标定等多种校准功能,使测量结果更加准确、可靠。
(5) 仪器功能齐全,具有RS-485接口、4-20mA接口。
三. HS-2000液化气液位计的主要性能参数
量程:3m 5m 10m 20m 30m
测量误差:1‰(罐壁过厚、压力温度不稳可能影响精度)
显示分辨率:1mm
迁移量:±10 m
电流输出:4~20mA,***大负载750Ω
通信:RS-485
电源:DC 24V±15%,10W
湿度:15%RH~100%RH
外壳防护:IP65
防爆标志:ExdIICT6
材质:铸铝
显示:宽温LCD显示 6位数码显示
超声波探头使用环境温度:-50~ 220℃
液化石油气液位计技术要求
测量范围:0~5000mm
准确度: ±10mm ±16mm
公称压力:2.5MPa
介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)
介质温度:-20~+350℃
介质粘度:≤2.0Pa.s
环境振动:频率≤25Hz振幅≤0.5mm
报警器、远传装置:技术参数和UHZ-25系列相同
液化石油气液位计选用须知:
1、 防腐型公称压力应≤1.0MPa。
2、 液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围要不超过5米,否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰,本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

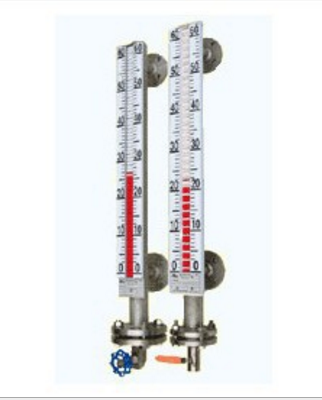

液化石油气液位计安装使用和维护:
1、 液位计护导管和主体导管必须保持垂直
2、 连杆不能弯曲,必须挺直插入
3、 安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。

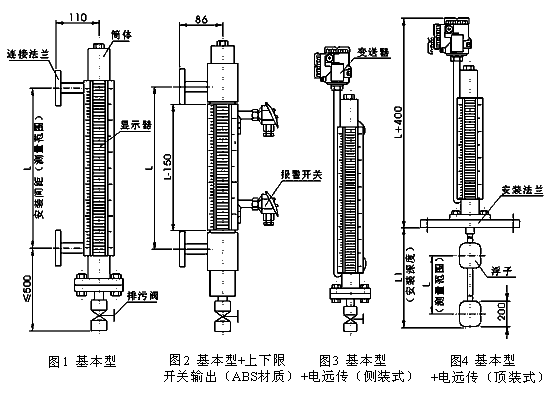

液化气液位计产品选型表:
|
结构特点 |
接液材质 |
测量范围 |
适用介质条件 |
法兰连接(mm) |
重量(kg) |
|||||
温度 |
压力 |
密度 |
粘度 |
DN |
PN |
基本 |
加长 |
||||
C10 |
标准型 |
1Cr18Ni |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0 |
6 |
5 |
C11 |
高压型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5 |
6 |
6 |
|
C12 |
高温型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3 |
6 |
6 |
|
C13 |
低温型号 |
300- |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7.5 |
|
C14 |
液氨、液 |
300- |
-20 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
C15 |
耐腐型 |
00Cr17Ni14Mo2 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
C16 |
防腐型( |
PP |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
C17 |
防腐型( |
U-PVC |
300- |
20 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
C18 |
防腐型 |
ABS |
300- |
-20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
C19 |
防腐型( |
PP |
300- |
-20 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
C20 |
防腐型 |
PE |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
C21 |
蒸气夹套 |
1Cr18Ni9Ti |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
C22 |
高粘度 |
0Cr18Ni9 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
C23 |
食品专 |
1Cr18Ni9Ti |
300- |
-20 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
仪表配置说明:
□□ |
配套仪表及附件内容 |
||||||||||
O |
盲板法兰,不配排污阀 |
||||||||||
L |
液位计底部配排污阀 |
||||||||||
O |
无液位报警开关 |
||||||||||
H |
高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 |
||||||||||
L |
低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 |
||||||||||
B |
高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 |
||||||||||
G |
高位报警开关,区域型报警AK-1型 |
附DF-1型转换言放大器壹台 大功率继电器(单点:壹只,双点贰只)PF083A插座 |
|||||||||
D |
低位报警开关,区域型报警AK-1型 |
||||||||||
Q |
高位、低位报警开关全配,区域型报警AK-1型贰台 |
||||||||||
S |
高位和低位一体化型报警开关,区域型报警AK-2型 |
||||||||||
O |
无液位控制开关 |
||||||||||
H |
上限控制开关,单点干簧CK-1型 |
||||||||||
L |
下限控制开关,单点干簧CK-1型 |
||||||||||
B |
上限、下限控制开关全配,单点干簧CK-1型贰付 |
||||||||||
W |
上限、下限控制开关一体化,双点干簧CK-2型 |
||||||||||
T |
上限控制开关,霍尔型传感器CK-3型 |
||||||||||
L |
下限控制开关,霍尔型传感器CK-4型 |
||||||||||
E |
上限、下限控制开关全配,霍尔型传感器CK-3型贰付 |
||||||||||
C |
上限、下限控制开关一体化,霍尔型传感器CK-4型 |
||||||||||
O |
无远传变送器装置 |
||||||||||
R |
配LB型捆绑式变送器,输出二线制4-20mADC |
||||||||||
S |
静压式远传变送器,(URS-100)输出二线制4-20mADC |
||||||||||
O |
普通防水型 |
||||||||||
B |
本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 |
||||||||||
Bd |
隔爆型dⅡCT4 |
||||||||||
O |
不配远传显示仪表 |
||||||||||
A |
数字、光柱显示调节报警仪 XGTH-510(竖式) |
||||||||||
B |
数字、光柱显示调节报警仪 XGTA-810(横式) |
||||||||||
C |
数字显示调节报警仪 XMTA-810(横式) |
||||||||||
E |
双光柱液位显示仪 XGH-202(竖式) |
||||||||||
D |
智能型液位/容量(重量)显示调节仪XMT-620(横式) |
||||||||||
-□□□□ |
测量范围(mm) |
||||||||||
-□□ |
介质密度(g/cm3) |
||||||||||
– |
D |
开口常压容器 |
|||||||||
□ |
工作压力(MPa) |
液化气液位计过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。
