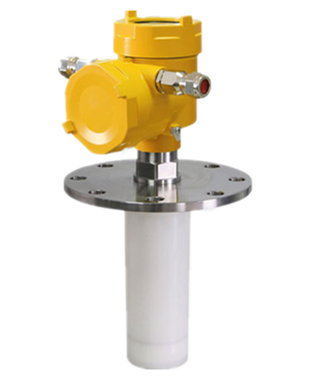

盐酸液位计
盐酸液位计是公司引进吸收国外同类产品,并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区,显示醒目,读数直观,且测量范围大,配上液位报警、控制开关,可实现液位或界位的上、下限报警和控制,配上LB型液位变送器,可将液位、界位信号转换成二线制4~20mADC标准信号,实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
厂家价格:
价格 | ¥ 550.00~56000.00元 |
起批量 | ≥1 台 |
规格参数:
加工定制 | 是 | 品牌 | 华云 | 型号 | 005 |
测量范围 | 0.2-7m | 测量精度 | ±5mm | 测量管材质 | PP |
适用范围 | 各种行业 |
AK-UHZ盐酸液位计的显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是硝酸等强腐蚀性介质液位测量的选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

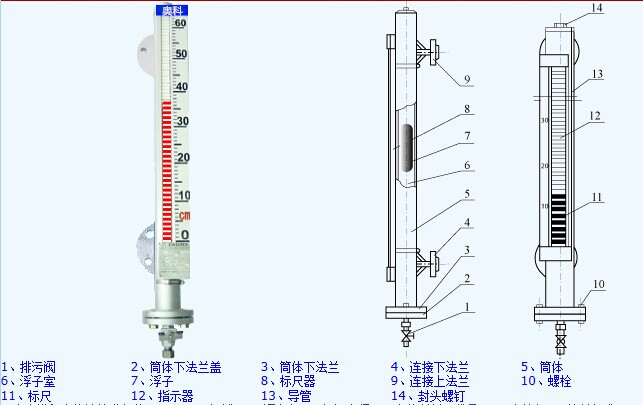

盐酸液位计结构原理:
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
盐酸液位计结构选择:
单电极适用于:被测介质的设备为金属容器,导电性良好的介质。
缆式双电极适用于:被测介质的设备为非金属容器,导电性良好的介质或长度大于3M的电极。
螺纹连接:M27*2,M20*1.5,3/4”等;
法兰连接:法兰安装:DN25 ―DN100HG20592
高压法兰:DN15N PN32(三孔法兰,透镜垫)。
三、盐酸液位计产品特点:
●带压容器中导电介质液位测量:各种酸、碱、盐:98%H2SO4浓H3PO4浓HCL,NaOH等;
●非导电液体的液位测量:油类,溶剂 CO2等;
●固体:粉煤灰,水泥;
●高压容器:液氨:***大工作压力:32Mpa;
●工作介质温度: -70-200℃(PTFE电极);
●就地LCD显示+变送+HART数字数据信号;
●可以在现场用三按键调节零点、满度、阻尼时间、数据恢复等功能;完全替代手操器;
●液位检测基本不受工艺条件变化的影响。而浮力式、差压式、同位素式液位计在检测中都与介质的重要有关,气液相介质的重度变化都会使检测结果产生附加误差;
●适应范围广:针对检测对象的具体特点,专门定制,可适应多种苛刻条件下的液位检测;
●安装轻巧:一台同工作于32MPa下的高压液位计自重不足两公斤,是高压浮筒液位计重量的几十分之一。
防腐型磁翻板液位计(盐酸液位计)的显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
一、盐酸液位计衬里选择区别:
不锈钢内衬防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁翻板液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。
侧装式内衬型磁翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
侧装式内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
二、盐酸液位计特点:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。
三、盐酸液位计安装与维护
1、安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
四、盐酸液位计基本技术参数:
1、量程范围:250mm以上;
2、介质密度:≥0.4g/cm3;
3、介质粘度: ≤0.02Pa.S;
4、工作温度:PP-40~80℃,PTFE-40~150℃;
5、压力等级:≤32MPa;
6、测量精度:L=500~1000mm≤1.5%FS,L>1000mm≤1.0%FS;
7、安装方式:侧装式、顶装式;
8、防护等级:IP65;
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、传输方式:4~20mA 或 开关量 ;
11、接液材质:PP、PTFE;
12、浮子材质:316L、PVC/UPVC/CPVC/PTFE/钛等。
五,盐酸液位计用途与适用范围:
类型 |
型号 |
适用范围及用途 |
普通型 |
HY-UHZ -P |
普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
防腐型 |
HYUHZ- F |
特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。 |
伴热型 |
HY-UHZ- R |
适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。 |
高温型 |
HY-UHZ- T |
适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。 |
高压型 |
HY-UHZ- Y |
适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
高温高压型 |
HY-UHZ- H |
适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
防爆型 |
HY-UHZ -B |
适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
顶装型 |
HY-UHZ -D |
适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。
|
六,盐酸液位计型号与说明:
HY-UHZ |
厂家编号 |
|||||||||||||
|
代号 |
含义 |
T |
高温型 |
基本类型 |
|||||||||
|
P |
普通型 |
Y |
高压型 |
||||||||||
|
D |
顶装型 |
H |
高温高压型 |
||||||||||
|
F |
防腐型 |
B |
防爆型(Bd为隔爆型、Bi为本安型) |
||||||||||
|
R |
伴热型 |
|
|
||||||||||
|
代号 |
含义 |
4 |
4.0 |
过程压力 (MPa) |
|||||||||
|
0 |
常压 |
5 |
6.3 |
||||||||||
|
1 |
1.0 |
6 |
10.0 |
||||||||||
|
2 |
1.6 |
7 |
15.0 |
||||||||||
|
3 |
2.5 |
8 |
其他 |
||||||||||
|
代号 |
含义 |
4 |
0.75-0.9 |
介质密度 (g∕cm3) |
|||||||||
|
1 |
0.45-0.51 |
5 |
0.9-1.0 |
||||||||||
|
2 |
0.51-0.65 |
6 |
1.0-1.8 |
||||||||||
|
3 |
0.65-0.75 |
|
|
||||||||||
|
代号 |
含义 |
2 |
PVC/ UPVC |
主体材质 |
|||||||||
|
0 |
304 |
3 |
内衬F4(或PE) |
||||||||||
|
1 |
316/ 316L |
4 |
其他 |
||||||||||
|
0 |
翻柱现场显示型 |
显示方式 |
|||||||||||
|
1 |
变送输出型 |
||||||||||||
|
2 |
翻柱附带变送输出型 |
||||||||||||
|
3 |
其他型 |
||||||||||||
|
0 |
无报警点 |
报警代号 |
|||||||||||
|
1 |
有一个报警点 |
||||||||||||
|
2 |
有两个报警点 |
||||||||||||
|
3 |
其他 |
||||||||||||
|
X |
其他内容 如:量程(L) |
其他选项 |
测量范围
ф8mm单电极:0—200—2000mm ,ф12mm单电极:0—200—3000mm
同轴双电极ф22mm(ф19mm)/ф8mm:0—300—3000mm
ф3.6m缆式单电极:0—2—20m ,4.3*2.5缆式双电极:0—2—20m
