浮球液位计

文章日期:2017-06-22|阅读数:



  浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,浮球液位计从而达到液面的远距离检测和控制。

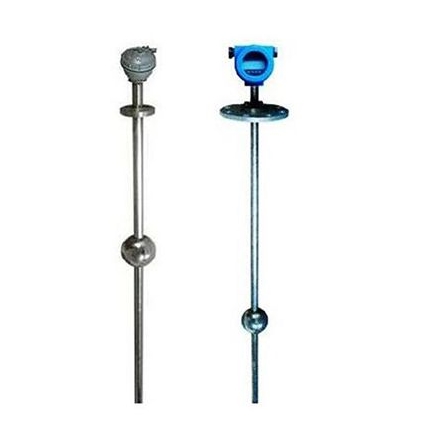

浮球液位计
  浮球液位计的主要技术指标

  测量范围:L:0~6000mm内由用户任意选择。

  输出信号:4~20mA DC

  准确度:±10mm

  介质密度:≥0.7g/cm3

  介质粘度:≤1.25 St(1St=10-4m2/S)

  工作温度:—40~+60℃

  负载阻抗:620Ω

  供电电压:24VDC

  出线口接头:内螺纹M20×1.5

  连接法兰:HG20592~20635-97 DN150 PN1.6、2.5MPa,其它法兰标准如GB,HGJ,ANSI等用户注明

  防爆标志:隔爆型dIIBT4

  浮球材料:0Cr18Ni9,聚四氟乙烯

  订货须知

  订货时请提供下列数据

  ●     型号规格

  ●     测量范围

  ●     被测介质密度

  ●     工作温度

  ●     工作压力

  浮球液位变送器的特点

  ●     安装方便,结构简单

  ●     性能可靠

  ●     耐腐蚀、防爆

  一、        概述

  UQK、GSK型干簧式液位自动控制器(以下简称液位控制器),适用于工矿企业、民用建筑、科技研究中水塔、水箱、水池等开口容器的液位自动控制或液位报警,被控制的介质为清水或生活污水或溶液。

  二、        结构原理

  UQK、GSK型干簧式液位控制器由JAG-5型大功率干式舌簧管(以下简称干簧管)作为主要控制元件,装于不锈钢管中(GSK装于尼龙管中),浮球套于导管外,球内装有环形恒磁磁钢;导管上部设有密封接线盒,内设接线端子。

  本控制器导管垂直安装于水塔。水箱、水池等开口容器内,浮球随液位变化而上、下升降,当液位降至被控制的低液位(或升至被控制的高液位)时,干簧管受到磁钢磁场的作用,克服簧片复原力矩,簧片动作(常开接点闭合,常闭接点断开),发出低液位或高液位信号,并且作用于液位自动控制装置或液位报警装置,本产品具有结构简单,安装维修方便,动作准确可靠。不受液位波动影响等优点。
浮球液位计
  三、        主要性能及技术特性

  1、型号UQK-10型、GSK-1A型,一只常开干簧管,一只常闭干簧管,能发出高液位开泵,低液位停泵的讯号。用于抽水排污。

  UQK-11型、GSK-1B型,一只常闭干簧管,一只常开干簧管,能发出高液位停泵,低液位开泵的讯号。用于水箱或水塔的自动给水。

  UQK-1C、GSK-1C型,具有二只常开干簧管,能发出二个高低不同的液位讯号,可用于仪表显示。

  UQK-20型、GSK-2A型,具有四只干簧管,三常开,一常闭,可用于二个液位的自动控制和过低过高液位的报警,其用途“同”“1A”型。

  UQK-21型、GSK-2B型,具有四只干簧管,三常开,一常闭,可用于二个液位的自动控制和过低过高液位的报警,其用途“同”“1B”型。

  UQK-2C、GSK-2C型,具有四只常开干簧管、能发出四个高低不同的液位讯号,用途“同”“1C”型。

  UQK-3、GSK-3型有四只以上干簧管、能发出四个以上的液位讯号,具有特殊用途。

  2、被控制介质:清水、生活污水或其它液体。

  3、介质温度:尼龙管为0℃~55℃硬聚氯乙烯管为0℃~40℃不锈钢管0~100℃。

  4、液位控制范围:***小30毫米,***大3500毫米。

  用户要求控制范围:导管长度在5.0以上,或有特殊规格,订货时面议。

  5、触点容量:

  ***大开路电压直流                     300伏

  ***大电流                              2安

  ***大断开功率                        200瓦

  寿命                               5×104次

  干簧管触点可直接控制交流220伏20安以下交流接触器,***好经交流220伏或380伏中间继电器转换。

  四、        WWK系列液位自动控制箱

  WWK系列液位自动控制箱(以上简称“液位自控箱”)适用于工矿企业,民用建筑和科学研究等部门中的水塔(水箱)和水池开口容器的给水泵或排水泵按液位进行自动控制的电气成套产品。液位信号装置采用我厂生产的UQK、GSK型干簧式液位控制器,用户可根据液泵台数、功率、起动方式、控制方式等条件,选择相应的UQK、GSK液位控制器和WWK液位自控箱。

  本成套设备具有设计新颖、方案齐全,效果良好、安装方便等特点,深受用户欢迎。

  五、注意事项,订货须知

  1、液位控制器导管安装须保持垂直,安装接线盒应高于溢水位100毫米;

  2、被控制介质不应含有导磁杂质;

  3、浮球接缝、导管与底套连接处如发生漏水现象,应用环氧树脂密封。

  4、被控介质中如含杂质较多,影响浮球上下移动,应在控制器四周加装滤管或保护网;

  5、订货时须明确提出型号、液位控制幅度(高低液位之差),接线型式;用户如有特殊要求,则须在订货时协商。

  为了用户实际需要用WWK型电气控制箱可同时配套供应。
