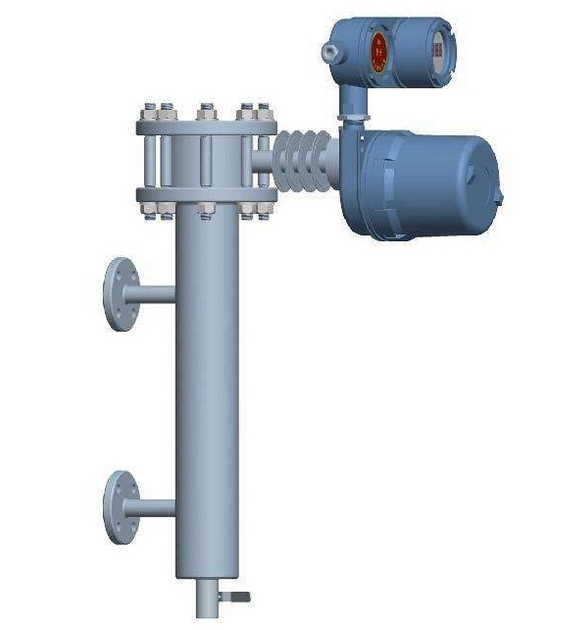

浮筒液位计
浮筒液位计概述：
符合HART协议的智能型现场液位仪表。特点是在设计上采用微处理器与HART通讯电路，支持HART通讯协议的上位机软件或275手操器进行双向通讯，并具有对液位测量的输出特性进行线性化处理，测量误差补偿，输出信号延时，自诊断功能等等，实现智能化数字处理，并且与传统的二线制4～20mA模拟信号兼容，浮筒液位计在不改变系统的情况下能够实现和模拟表的互换。
本系列产品有本质安全型和隔爆型，广泛应用于石油、化工、冶金、电力、食品、造纸、医药等工业生产过程检测控制系统。
一、浮筒液位计技术参数：
测量范围 ：300～3000mm
度：±0.5%
滞 后：≤0.4%
重复性：±0.2%
输出信号：二线制 4～20mA
输入电压：额定电压24VDC(12～45VDC)
现场指示：4位LCD数字显示，可交替显示液位高度、百分比、电流输出值。
工作压力：4.0，6.3，16.0，32.0MPa
工作温度 ：
普通型：-40～200℃
高温型：≤350℃
介质密度：0.4～1.8 g/cm3
介质密度差：0.08～0.5 g/cm3
环境温度 ：-40～80℃
≥80℃时，测量部件与电子组件分体安装，过程连接电缆长度为2m。
安装方式：
外浮筒：顶底式、侧侧式、顶侧式、底侧式
内浮筒：顶置式、侧置式
接液材质：1Cr18Ni9Ti 304 316L
过程连接：
DN40 PN按所选压力，凸面法兰，法兰标准
JB/T82.2-94，其他法兰标准请用户注明。
防护等级：IP68
隔爆型 ：dIIBT4～6
本安型 ：ibIICT4～6
二、HART智能功能：
组态：
可用远程手操器或上位机对变送器内部管理与控制信息组态，使变送器处于所需要的工作状态。组态数据存入不易丢失的EEPROM中。
自诊断：
可完成连续的自诊断，故障由失效输出指示，并可将诊断信息显示于手操器或上位机界面上。
线性补偿与数字微调：
利用变送器特征化过程中送入的参数对输入数据进行线性化处理。还可进一步通过送入高精度液位参数值对传感器线性特征进行数字微调。另外可以对4~20mADC进行D／A微调，以提高模拟输出精度。
集成零位，量程调整与远程调整：
在变送器本机上带有液位ZERO(零位)和SPAN(量程)按钮，对其手动操作可在测量范围内设置变送器的零位、量程和正负迁移。该操作也可通过远程手操器或台式、便携式电脑远距离实现。
阻尼设置：
阻尼时间在0．1―16s间隔调整。
失效与安全模式：
拨动变送器本机上的失效开关，选择22mA或3．SmA的失效输出，拨动变送器本机上的安全模式开关，允许或禁止对变送器的写操作。
单点、多点与阵发模式：
变送器在单点模式下，与4~20mA兼容，在多点模式下，以总线连接多至15台变送器，由手操器或上位机对其轮询操作。另外，变送器还可设置为阵发模式，定时发送有关信息。
断电保护：
在变送器断电时，可自动保存其工作数据。
三、浮筒液位计结构原理：
介质的液位、界位变化会引起内浮筒上下位置的移动，这种移动使扭力管发生转动，其***大转角为4.4度。此角度由传感器检测，并经过微处理器进行变送器特征化参数处理（见JL3050变送器方框图），输出符合HART协议的二线制4～20mA信号。
结构原理
浮筒的浮力通过浮筒杆和扭矩管被传递到传感器的工作杆，然后作用在传感器元件的自由端。4 个薄膜金属应变测量元件被喷溅到传感器元件上，随拉或压力改变阻值。这4 个薄膜金属应变测量元件连接成由放大器供电的惠斯通电桥，和有效重量成正比的对角桥路电压被作为输入信号反馈到电子放大器。通过电子放大器该电压被转换为4～20mA 二线制输出信号。
