涡轮流量计在正弦脉动气体流下的测量误差


文章日期:2017-11-30|阅读数:


摘要:对正弦脉动气体流中涡轮流量计的测量误差进行了理论和实验研究。 利用气体涡轮流量计在气体流中的数学模型, 求出了在正弦脉动流作用下的涡轮流量计测量误差与脉动参数之间的理论关系式, 并针对脉动流计算了涡轮流量计测量误差。 设计了相应的实验装置, 实验结果与理论计算值较为吻合。

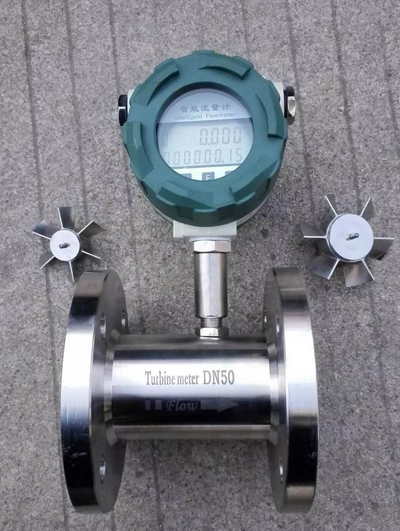

涡轮流量计在正弦脉动气体流下的测量误差
1、脉动流的特性及主要测量方法:
  所谓脉动流是指流体在测量区域的流速是时间的函数 ,但在一个足够长的时间段内有一个恒定的平均值 ,这个值取决于脉动流的流动规律。脉动流分为周期性脉动流和随机脉动流 ,通常提及的脉动流大多指周期性脉动流。随机脉动流体通常在速度、压力和温度上出现连续的、无规则的、随机的波动。导致波动产生的原因有多种 ,可因旋转动力机械,如旋转或往复式发动机、压缩机和鼓风机或水泵造成 ,可由工作管道的振动、特别是共振造成, 也可由流量控制器的周期性动作和调节器的往复开关及流体管道装置、阀门或旋转的机械装置等分流造成,还可因流体系统的几何特征而引起的流体力学振动和多段流而引起。

  脉动流的存在会导致流量计出现测量误差,甚至不能正常工作,其中尤以差压式流量计、涡轮流量计和涡街流量计对其***为敏感。如何校正或减少脉动对流量测量特性的影响 , 是流量测量中比较重要的课题。本文对按正弦规律变化的脉动流对涡轮流量计的测量误差的影响做了探讨。脉动流无时无处不在 ,但脉动流的测量却非常困难,我们通常测量出脉动流的主要参数 ,例如脉动流的幅值、频率和波形 ,然后通过这些参数分析脉动流可能给流量计造成的影响。通常主要的测量方法有非接触方法和接触方法。

  非接触方法包括光学方法和声学方法。光学方法主要采用 LDA , 此技术可测出管轴线处的点速度, 并对脉动振幅和波形做出估算。声学方法主要采用多普勒频移, 该技术仅用于液体,其传送器和接受器安装在管道外壁, 可根据其测得的充分发展的瞬时速度剖面计算其脉动特性。接触方法主要是热线风速仪法, 可用来测量脉动流的点速度 ,它具有足够的测量频宽,可采用在线计算机显示流速的***大脉动量



2、脉动气体流对涡轮流量计测量误差:
  影响的理论分析 涡轮流量计以动量矩守恒原理为基础, 是一种速度式流量仪表。对气体流量而言 ,如果已知其流动速度 v 和涡轮流量计转子叶片中心的切线速度w ,则二者之间的关系可由下列非线性微分方程确定[ 3] 。 C dw vw v2 tan 1+ = θ ()dt 式中 ,C 为流量计常数, θ为叶片与转子中心轴线之间的夹角,通常取其为 45°。方程(1)假定涡轮加速所需的旋转力矩由气体脉动流所引起的变化力矩来提供 ,忽略磨擦。
  对定常流, w =v , 但是当气体流动速度从它的平均值 v0  开始发生变化时,涡轮速度与流体速度会出现短暂差异, 从而引起流量计出现测量误差。 为了解式(1)对脉动振幅 αv0(α为脉动强度, 取值在 0 与 1 之间)的响应,对式(1)进行拉氏变换,得到:
w -v0     - t
  =±(1 -e     (2)
αv0     τ
      1 )
式中 , τ1=C/[(1 ±α)v0] 。

从式(2)可知 ,时间常数 τ1 与平均流速 v0 、脉动强度 α有关。流体速度增大会引起 τ1 发生变化, 但τ1的变化率比速度的变化率要小些, 因此 , 周期性脉动将导致仪表读数出现一个正的误差。 为估计脉动流所引起的流量计测量误差, 假定脉动流按正弦规律变化, 并可表示为: v =v0(1 +sin ωt) (3)对方程(1), 要解出其对正弦输入的响应比 仅由脉动强度 α来决定。

  较困难 ,但是有实验结果表明,输入一个正弦变化的脉动,涡轮的速度响应也呈现正弦变化规律。因此,涡轮速度的变化可近似表示为: 4
w   v0 w 0 kv0 sin  t
= + (ω+ ) ()
式中, w 0 是由脉动引起的流量计平均读数误差 ;k 是与脉动振幅有关的涡轮转子的速度因子;为相移。 将式(3)、式(4)代入式(1)中, 忽略所有的高次谐波,对正弦脉动输入的响应的标准化形式可表示为:
标准化形式

标准化形式

从式(5)可知, 由脉动引起的误差取决于脉动振幅 αv0 、平均流速 v0 以及流量计常数 C 。当 ω趋向2 无穷大时, 相对误差趋向***大值 α 2 , 此值取决于α,当脉动振幅为***大脉动振幅(α=1)时, ***大的相对误差可达 50 %。

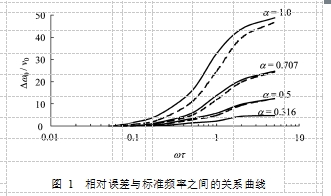

  以脉动频率 ω与仪表时间常数 τ的乘积为对数横坐标 ,以流量计相对误差为纵坐标, 画出式(5)的变化曲线, 如图 1 中实线所示。图中实线为理论计算曲线 ,虚线为实验结果曲线。从图中可以发现存在以下规律:
图 1  相对误差与标准频率之间的关系曲线

图 1  相对误差与标准频率之间的关系曲线

1)由于曲线仅出现在象限, 可知脉动流只能导致涡轮流量计叶片转速出现一个正误差。从物理角度来看 ,当流体存在脉动时 , 在加速流体中, 叶片的转动惯量能引起转子速度变慢, 落后于定常流时的转速;在减速流体中,叶片的转动惯量能导致转子速度加快, 超过定常流时的转速。由于加速时的影响比减速时的影响小得多 ,因此,脉动流存在时流量计显示值远大于平均流量 ,出现正误差 ,与以上理论推导相吻合。

2)当 ωτ<0.1 时, 误差很小 ,可以忽略 。

3)当 0.1 ≤ωτ≤5 时 ,误差取决于脉动强度和频率。

4)当 ωτ>5 时, 误差达到***大值 , 此值的大小

3、实验与结果:

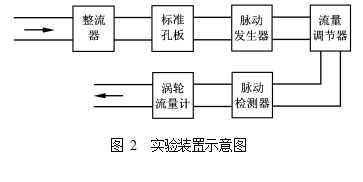

 采用型号为 LWQ100 的涡轮流量计进行测试分析, 图 2 为实验装置示意图。压缩空气从来流方向进入装置 ,经过整流器后进入标准孔板 ,经足够长的管道后,到脉动发生器,在特定信号作用下脉动发生器产生按一定规律变化的脉动流 ,该脉动流经流量调节器后进入涡轮流量计。标准孔板采用图 3 所示测量系统 ,该系统采用可换孔板的节流装置, 确保孔板在管道中的垂直度和同心度符合标准;信号转换部分应用 K 系列差压变送器, 能对现场压力、温度、雷诺数进行在线补偿, 采样时间为 10μs, 计算周期为 5s 。脉动发生器采用变频调速器控制, 控制信号的频率范围为 2 ~ 50 Hz , 脉动振幅可达 100 %。脉动检测器部分必要时可测量脉动发生器信号的实际变化情况。
图 2  实验装置示意图
图 2  实验装置示意图

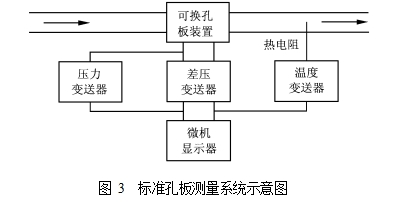

图 3  标准孔板测量系统示意图

图 3  标准孔板测量系统示意图
 实验结果如图 1 中虚线所示。从图中可以看出 ,实验结果与数值计算基本吻合, 尤其是在 ωτ增大至5 后 ,理论计算与实验数据基本重合。
