低温多效蒸馏海水淡化装置流量计仪表的选型
摘要:对于低温多效蒸馏海水淡化装置 ,正确的仪表选型关系到装置的平稳 、安全和经济运行。 流量仪表的选型一直是仪表选型中的难点。 该文总结了流量仪表选型的一般性原则,首先根据被测流体类型对流量计进行初选,然后根据仪表性能、介质特性、安装和维护、环境条件、经济条件这5个因素对候选仪表进行深入比较,排除不合适的仪表,并对适合的仪表进行排序。 ***后,针对低温多效蒸馏海水淡化装置中水蒸气、海水、产品水这3种典型介质的流量测量,利用前面总结的选型原则进行仪表选型,***终得到合适的仪表种类并对其进行排序。
相比于其他过程测量仪表,流量仪表的种类繁多,据统计在工业中得到应用的流量仪表种类超过了 100 种[1]。 因此流量仪表的选型是一项复杂的工作,需要工程师具备良好的过程测量知识及丰富的经验,熟悉常用仪表的类型、原理。
1、流量仪表类型及选型原则:
1.1、流量仪表的分类:
按照不同的原则, 流量仪表有不同的分类方法。 从仪表选型的角度来考虑,按照测量原理对流量仪表进行分类是比较合理的。 根据流量的测量原
理,可以把工业中常用的流量仪表分成表 1 所示的10 种类型[2-3]。
表 1 | 流量计分类 | |||||||||||
Tab.1 Classifications of | flowmeters | |||||||||||
序号 | 描述 | |||||||||||
1 | 孔板、文丘里管、喷嘴 | |||||||||||
2 | 其它差压类型 | |||||||||||
3 | 容积式 | |||||||||||
4 | 涡轮式 | |||||||||||
5 | 流体振动式 | |||||||||||
6 | 电磁式 | |||||||||||
7 | 超声波式 | |||||||||||
8 | 直接和间接质量流量计 | |||||||||||
9 | 热式 | |||||||||||
10 | 其它类型 |
1.2、流量仪表的选型原则 :
在进行流量仪表的选型之前,究竟需不需要流量计是首先需要确定的问题[4]。 因为在很多场合下,用户只是需要了解介质流动是较快还是较慢,或者需要流量的高报警(与/或低报警)。 在这些场合下,选择流量指示器或流量开关可以用更低的费用来满足需求[5]。 只有对精度要求更高(通常不超过5%),或者流量信号参与控制的情况下才需要使用流量计。
确定需要使用流量计之后就可以进行流量计的选型, 流量计选型的一个基本方法是排除法,即排除不符合测量需求的仪表种类。 步要根据被测流体的类型(液态、气态还是混合流体)进行流量计的初选,如表 2 所示。
表 2 | 流量计的应用范围 | ||||||||||||||||||||||||||||||||||||||||||||||
Tab.2 | Application range of flowmeters | ||||||||||||||||||||||||||||||||||||||||||||||
应用 | |||||||||||||||||||||||||||||||||||||||||||||||
分组 | 仪表类型 | ||||||||||||||||||||||||||||||||||||||||||||||
液体 | 气体 | 混合流体 | |||||||||||||||||||||||||||||||||||||||||||||
A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | |||||||||||||||||||||||||||||||
孔板 | √ ? | √ √ √ √ | √ | √ ? | √ | √ √ ? | √ ? | ? | |||||||||||||||||||||||||||||||||||||||
1 | 文丘里 | √ | √ √ √ √ | √ ? | ? | ? | ? | √ ? | ? | ||||||||||||||||||||||||||||||||||||||
喷嘴 | √ | √ √ √ √ | √ √ ? | ? | √ | ? | √ ? | ? | |||||||||||||||||||||||||||||||||||||||
浮子式 | √ √ | # | ? | √ √ √ | ? | ||||||||||||||||||||||||||||||||||||||||||
2 | 靶式 | √ | # | √ | √ | ? | √ | ? | |||||||||||||||||||||||||||||||||||||||
均速管 | √ | √ √ √ ? | √ | √ | √ √ √ | √ ? | ? | ||||||||||||||||||||||||||||||||||||||||
音速喷嘴 | √ | √ | ? | ? | |||||||||||||||||||||||||||||||||||||||||||
刮板 | √ | # | √ | √ | ? | ||||||||||||||||||||||||||||||||||||||||||
椭圆齿轮 | √ √ # | # | √ | √ | ? | √ | |||||||||||||||||||||||||||||||||||||||||
3 | 旋转活塞 | √ ? | # | √ | √ | ? | # | ||||||||||||||||||||||||||||||||||||||||
膜式 | √ | √ | |||||||||||||||||||||||||||||||||||||||||||||
旋转容积式 | √ | √ | |||||||||||||||||||||||||||||||||||||||||||||
涡轮 | √ | √ # | √ ? | √ √ √ | √ | ? | ? | # | |||||||||||||||||||||||||||||||||||||||
4 | 冲击式 | √ √ | √ | √ | ? | ? | ? | ? | |||||||||||||||||||||||||||||||||||||||
机械式 | √ | # | ? | ||||||||||||||||||||||||||||||||||||||||||||
插入式涡轮√ | √ √ √ | √ | √ | √ √ ? | ? | ? | |||||||||||||||||||||||||||||||||||||||||
涡街 | √ | √ | √ √ √ | ? | √ √ | ? | |||||||||||||||||||||||||||||||||||||||||
5 | 旋进式 | √ | √ | ||||||||||||||||||||||||||||||||||||||||||||
插入式涡街 | √ | √ √ ? | ? | ? | √ | √ | ? | √ | √ | ? | |||||||||||||||||||||||||||||||||||||
6 | 电磁式 | √ √ √ √ # | ? | √ | √ √ ? | √ | |||||||||||||||||||||||||||||||||||||||||
插入式电磁式 | √ | √ √ ? | √ | ? | √ ? | √ | |||||||||||||||||||||||||||||||||||||||||
7 | 多普勒 | √ | ? | ? | # | ? | √ √ ? | ? | |||||||||||||||||||||||||||||||||||||||
传播速度差式 | √ ? | √ √ # | ? | # | √ # | ? | ? | # | |||||||||||||||||||||||||||||||||||||||
8 | 科里奥利式 | √ | # | √ | √ ? | ? | ? | # | |||||||||||||||||||||||||||||||||||||||
间接式 | √ | ||||||||||||||||||||||||||||||||||||||||||||||
9 | 风速计 | √ | ? | ? | # | √ | |||||||||||||||||||||||||||||||||||||||||
热式 | # | √ | √ | ||||||||||||||||||||||||||||||||||||||||||||
10 | 示踪式 | √ # | √ √ √ √ | √ | # | # | √ √ | ? | √ # | ||||||||||||||||||||||||||||||||||||||
激光式 | √ | ? | ? | ||||||||||||||||||||||||||||||||||||||||||||
说明: √ 代表适用 | ? 代表在一定条件下适用 | # 代表适用条件有限或者往往比较昂贵 | 空白代表不可用 | ||||||||||||||||||||||||||||||||||||||||||||
A 普通液体(<50 cP) | B 小流量(<0.12 m3/h) | C 大流量(>1000 m3/h) | D 大管径(内径﹥0.5 m) | ||||||||||||||||||||||||||||||||||||||||||||
E 热流体(温度>200 ℃) | F 粘性流体(>50 cP) | G 低温流体 | H 卫生流体 | J 普通气体 | |||||||||||||||||||||||||||||||||||||||||||
K 小流量气体(>150 m3/h) | L 大流量气体(>5000 m3/h) | M 热流体(温度>200 ℃) | N 蒸汽 | P 泥浆和颗粒流体 | |||||||||||||||||||||||||||||||||||||||||||
Q 液-液混合流体 | R 气-液混合流体 | S 腐蚀液体 | T 腐蚀气体 |
经过初选之后,根据以下 5 个方面的因素来深入分析比较,排除不合适的仪表种类,***终确定合适的流量计类型。
1)仪表性能
仪表性能方面, 主要考虑的因素包括精度、重复性、线性度、量程比、压力损失、输出信号特性、响应时间。 仪表性能方面的考察基于工艺过程对测量的要求,如贸易交接测量对于精度要求较高,对于大口径管线测量要求较小的压力损失等。 各种类型仪表性能可以通过查阅仪表的选型手册来获得,需要注意的是,仪表在不断的更新换代,因此在仪表选型时要保证获得的仪表性能参数是***新的。
2)介质特性
被测介质的特性对所有类型的流量计都有不同程度的影响。 常用的介质的特性参数一般可以从相关手册中查到, 然后与流量计的规格参数对比,就可以初步确定哪些仪表是可以使用的。 在选型时,主要考虑的因素包括密度、温度、压力、比重、黏度、 等熵指数、 压缩系数、 电导率、 比热容、 导热系数、流体的化学机械性质等。
3)安装和维护
不同类型的仪表对安装的要求也不同。 有些仪表(如表 2 中第 1 组和第 4 组中的仪表)需要上游有较长的直管段,而有些仪表(如表 2 中第 3 组中的仪表)则对上游直管段要求很低。 主要考虑的因素包括安装方向、介质流向、上下游直管段、管径、振动影响、阀门位置、电气连接、附件(如过滤器、稳压补偿装置、整流器等)、爆炸危险区、非稳定流情况等。
4)环境条件
环境条件主要考虑的因素包括环境温度、 湿度、大气压力、安全因素、电磁干扰等。
5)经济条件
流量仪表的全部费用包括购置费、 附件费、安装费、运行费、维护费、校验费和备品备件费等。 在考虑经济条件的时候,要综合考虑各种因素而不能仅仅只考虑购置费用。 表 3 中列出了常用流量计的费用比较。
2、实际应用分析:
在低温多效蒸馏海水淡化装置中,流量测量的主要介质包括水蒸气、海水、淡水。 下文依次针对这3种介质进行流量计的选型分析。
表 3 | 流量计的费用比较 | |||||||||||||
Tab.3 Cost comparison of flowmeters | ||||||||||||||
分组 | 类型 | 安装 | 校准 | 运行 | 维护 | 备件 | ||||||||
费用 | 费用 | 费用 | 费用 | 费用 | ||||||||||
孔板 | 2/4 | 1 | 3 | 2 | 1 | |||||||||
1 | 文丘里 | 4 | 1/4 | 2 | 3 | 3 | ||||||||
喷嘴 | 3 | 3 | 2 | 3 | 2 | |||||||||
浮子式 | 1/3 | 2 | 2 | 1 | 1 | |||||||||
2 | 靶式 | 3 | 3 | 2 | 3 | 3 | ||||||||
均速管 | 2 | 3 | 2 | 2 | 2 | |||||||||
音速喷嘴 | 2 | 1 | 3/4 | 2 | 1 | |||||||||
刮板 | 3 | 5 | 4 | 4 | 5 | |||||||||
椭圆齿轮 | 3 | 4 | 4 | 4 | 5 | |||||||||
3 | 旋转活塞 | 3 | 3 | 3 | 3 | 4 | ||||||||
膜式 | 3 | 3 | 1 | 2 | 2 | |||||||||
旋转容积式 | 3 | 4 | 3 | 3 | 3 | |||||||||
涡轮 | 3 | 4 | 3 | 4 | 4 | |||||||||
4 | 冲击式 | 4 | 3 | 3 | 4 | 3 | ||||||||
机械式 | 3 | 2 | 2 | 3 | 3 | |||||||||
插入式涡轮 | 2 | 3 | 2 | 2 | 3 | |||||||||
涡街 | 3 | 3 | 3 | 3 | 3 | |||||||||
5 | 旋进式 | 3 | 4 | 3 | 3 | 3 | ||||||||
插入式涡街 | 2 | 3 | 2 | 3 | 3 | |||||||||
6 | 电磁式 | 3 | 3 | 1 | 3 | 3 | ||||||||
插入式电磁式2 | 3 | 2 | 3 | 2 | ||||||||||
7 | 多普勒法 | 1/3 | 1 | 1 | 3 | 3 | ||||||||
传播速度差式 | 1/3 | 3 | 1 | 3 | 2 | |||||||||
8 | 科里奥利式 | 3 | 4 | 4 | 3 | 3 | ||||||||
间接式 | 3 | 3 | 3 | 3 | 3 | |||||||||
9 | 风速计 | 3 | 2 | 1 | 3 | 3 | ||||||||
热式 | 3 | 4 | 2 | 4 | 3 | |||||||||
示踪式 | 2 | – | 4 | 2 | 4 | |||||||||
10 | ||||||||||||||
激光式 | 5 | – | 4 | 5 | 5 | |||||||||
说明:1 代表费用低 | 5 代表费用高 |
2.1、水蒸气的流量测量 :
水蒸气的流量测量条件和要求如下: 介质: 饱和水蒸气; 管径:750 mm; 操作温度:153 ℃;操作压力:0.6 MPa(A);正常流量:81200 kg/h;精度要求:2.5%;直管段限制:<30 D;成本限制:无。根据第 1 部分介绍的流量仪表选型的步骤,分析如下: 步骤 1 对照表 2 进行量计的初选 ,去掉不合适的类型,确定可用的流量计类型为第 1、2、4、5、10 组。
步骤 2 考察仪表性能 ,由于水蒸气流量涉及到贸易交接,流量计精度不低于 2.5%[6];由于流量计下游为蒸汽喷射器, 为了保证入口蒸汽的压力,所以流量计的压力损失要尽量小。 因此确定可用的流量计类型为第 1、2、4、5 组。 在能够满足测量精度的前提下,流量计的压力损失对选型影响较大,因此从仪表性能方面对所选流量计进行排位如下:1.第2 组,2.第 5 组,3.第 4 组,4.第 1 组。
步骤 3 考察介质特性 ,主要考察雷诺数的计算结果,确定可用的流量计类型为第 1、2、4、5 组。步骤 4 考察安装和维护 ,主要是考察流量计要求的直管段长度对安装的限制。 经过比较,第 1、2、4、5组仍然满足安装和维护要求。
步骤 5 考察环境条件 ,候选仪表均可以满足环境条件的要求。

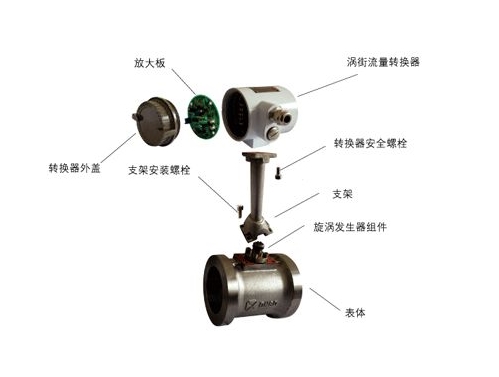

步骤 6 考察经济条件 ,经济条件的主要影响因素为购置费用、安装费用和校准费用。 经过比较,对所选流量计进行排位如下:1.第 1 组,2.第 2 组,3.第 5 组,4.第 4 组。由于插入式流量计(涡街、涡轮)的测量精度受到仪表安装的影响很大,根据对其它已经投产运行的装置的调研情况来看, 插入式流量计 (涡街、涡轮)对于蒸汽测量的测量精度均不够理想。 由于本项目对仪表购置成本没有严格的限制,因此,将插入式涡轮、 插入式涡街流量计从待选清单中排除出去。 综合上述分析,***终得出流量计的排位如下:1.第 2 组 (均速管 ),2.第 5 组 ( 涡街 ),3.第 1 组 ( 孔板、喷嘴)。 根据 HG/T20507 中的规定,上述 3 组流量计均应带温压补偿[7]。
步骤 6 考察经济条件 ,经济条件的主要影响因素为购置费用、安装费用和校准费用。 经过比较,对所选流量计进行排位如下:1.第 1 组,2.第 2 组,3.第 5 组,4.第 4 组。由于插入式流量计(涡街、涡轮)的测量精度受到仪表安装的影响很大,根据对其它已经投产运行的装置的调研情况来看, 插入式流量计 (涡街、涡轮)对于蒸汽测量的测量精度均不够理想。 由于本项目对仪表购置成本没有严格的限制,因此,将插入式涡轮、 插入式涡街流量计从待选清单中排除出去。 综合上述分析,***终得出流量计的排位如下:1.第 2 组 (均速管 ),2.第 5 组 ( 涡街 ),3.第 1 组 ( 孔板、喷嘴)。 根据 HG/T20507 中的规定,上述 3 组流量计均应带温压补偿[7]。
2.2 、盐水的流量测量:
盐水流量测量条件和要求如下:
介质:盐水;管径:450 mm;操作温度:68 ℃;操作压力:0.28 MPa (A); 正常流量:450 m3/h; 精度要求:1.5%;直管段限制:<10 D;成本限制:无。根据第 1 部分介绍的流量仪表选型的步骤,分析如下:
步骤 1 对照表 2 进行流量计的初选 ,去掉不合适的类型,确定除了第 9 组以外,另外 9 组流量计均可以满足。
步骤 2 考察仪表性能 ,盐水流量测量不涉及计量,但要参与蒸发器的液位控制,所以对精度有一定要求。 对于低温多效蒸馏海水淡化装置来说,能耗是重要的考察指标, 从节约能源角度来考虑,选择的流量计的压力损失要尽量小。 经过比较,对所选流量计进行排位如下:1.第 6 组,2.第 7 组,3.第2 组,4.第 1 组。
步骤 3 考察介质特性 ,主要考察雷诺数的计算结果,确定可用的流量计类型为第 1、2、6、7 组。步骤 4 考察安装和维护,因为海水流量计的安装位置位于设备下方的管廊上,为方便流量计的日常维护,应选择传感器与变送器能够分体安装的流量计。
同时应考察流量计要求的直管段长度对安装的限制。经过考察,1、2、6、7 组均满足安装和维护的需要。
同时应考察流量计要求的直管段长度对安装的限制。经过考察,1、2、6、7 组均满足安装和维护的需要。
步骤 5 考察环境条件,候选仪表均可以满足环境条件的要求。
步骤 6 考察经济条件,经济条件的主要影响因素为购置费用、安装费用和校准费用。 经过比较,对所选流量计进行排位如下:1.第 7 组,2.第 2 组,3.第 6 组,4.第 1 组。
由于插入式流量计(电磁)的测量精度受到仪表安装的影响很大,在资金充足的前提下,为保证测量结果的准确性,不建议使用插入式流量计(电磁)。 超声波流量计(多普勒法)在使用中受管道振动、现场安装等因素影响较大,在选型时应予以综合考虑。 综合上述分析,***终得出流量计的排位如下:1.第 6 组(电磁),2.第 7 组(多普勒法),3.第 2 组(均速管),4.第 1 组(文丘里管)。
2.3、产品水的流量测量:
海水流量测量条件和要求如下:
介质:水;管径:600 mm;操作温度:40 ℃;操作压力:0.5 MPa(A); 正常流量:1450 m3/h; 电导率:<10 μs;精度要求:1.5%;直管段限制:<10 D;成本限制:无。
根据第 1 部分介绍的流量仪表选型的步骤,分析如下:
步骤 1 对照表 2 进行流量计的初选,去掉不合适的类型,确定除了第 6、9 组以外,另外 8 组流量计均可以满足。步骤 2 考察仪表性能,由于产品水流量测量涉及贸易交接,要求测量精度不低于 1.5%。 而且同海水流量测量一样,从节约能源角度来考虑,选择的流量计的压力损失要尽量小。 经过比较,对所选流量计进行排位如下:1. 第 7 组,2. 第 5 组,3. 第 4组,4.第 1 组。
步骤 3 考察介质特性,主要考察雷诺数的计算结果,候选仪表均可以满足要求。
步骤 4 考察安装和维护,因为产品水流量计的安装位置位于设备下方的管廊上,为方便流量计的日常维护,应选择传感器与变送器能够分体安装
的流量计;同时,应考虑流量计要求的直管段长度对安装的限制。 经过考察,候选仪表均满足安装和维护的需要。
步骤 5 考察环境条件,候选仪表均可以满足环境条件的要求。
步骤 6 考察经济条件 ,经济条件的主要影响因素为购置费用、安装费用和校准费用。 经过比较,按照费用由低到高的顺序对所选流量计进行排位如下:1.第 7 组,2.第 1 组,3.第 5 组,4.第 4 组。

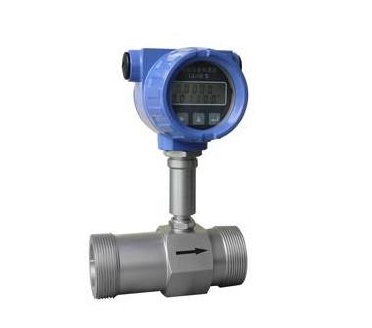

综合上述分析,***终得出流量计的排位为 1.第 7 组 (传播速度差法 ),2.第 5 组 ,3.第 4 组 (涡轮 ),4.第 1 组(文丘里管、喷嘴)。
综合上述分析,***终得出流量计的排位为 1.第 7 组 (传播速度差法 ),2.第 5 组 ,3.第 4 组 (涡轮 ),4.第 1 组(文丘里管、喷嘴)。
3、结语:
在流量仪表的选型过程中,排除法是必要而且有效的方法。 需要注意的是,流量测量技术在不断发展,流量仪表的性能在不断提高,所以在选型时参考的表格需要不断地更新。
