氯代苯酚精制过程中流量计仪表选型


文章日期:2018-01-17|阅读数:


  氯代苯酚类化合物是一类重要的化工物质,在其生产过程中,根据工艺条件和工艺数据选择合适的仪表对整个生产过程起着至关重要的作用以下几个方面是在实际生产过程仪表选型时必须考虑到:a.苯酚类物质在温度低于42℃时会有结晶并且结晶体会非常坚硬而提高温度是融化结晶体的***佳方法;b.苯酚类物质极差的导电性导致靠导电性测量的仪表不可选用,比如惠磁流量计;c.氯化苯酚在精制过程中会夹带微量盐酸益酸的腐蚀性对影响仪表材质的选择而纯氯代苯酚类化合物几乎没有腐蚀性,因此对仪表材质的选择需要慎重考虑;d.氯代苯酚类物质具有强烈刺激性气味稍不注意导致的泄漏都会带来麻烦尽量减少仪表拆卸次数显得尤为重要因此设计过程中需要对仪表正确选型 。

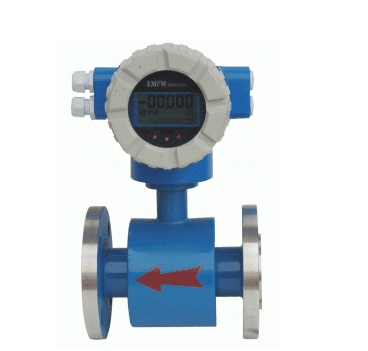

氯代苯酚精制过程中流量计仪表选型
  在氯代苯酚精制工艺过程中,涉及到的过程变量测量种类很多下面就流量计进行仪表选型讨论。

  1、流量计选型:

  1.1、孔板流量计

  孔板流量计是测量流量的差压发生装置屺合各种差压计或差压变送器可测量管道中各种流体的流量孔板流量计节流装置包括环室孔板绩嘴等孔板流量计节流装置与差压变送器配套使用可测量液体、蒸汽、气体的流量孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

  1.1.1、工作原理:

  孔板流量计是基于利用流体流经节流装置时产生的差压而实现流量检测在已知有关工艺参数的条件下充满管道的流体肖它们流经管道内节流装置时浮充束会在节流装置节流元件处形成局部收缩i充速增加静压力变低于是在节流元件前后便产生压力降压差管内流体流量越大产生的压差就会越大,}fr以孔板流量计是通过测量压差来检测流体流量大小这种测量方法是以流动连续性原理和伯努利方程为基准。

  1.1.2、选型原则:

  在氯代苯酚装置流量仪表选型时,考虑到以上所列精制过程中影响因素,首先选择孔板流量计作一论述由于一体化孔板流量计结构适合该装置因此实惠该结构类型其基本结构包括标准孔板节流装置导压管差压变送器因为上文提到过中间体会夹带微量盐酸管道材质选用碳钢衬PTEF因此孔板节流元件和导压管变送器正负室接液部分要选择特殊材质加哈氏合金、担材质或硬质塑料;氯代苯酚类化合物温度低会产生结晶造成堵塞,}fr以导压管口直径为1/2导压管长度尽可能短前者易于避免堵塞带来的测量问题后者易于伴热考虑到特殊材质价格昂贵而该装置常温常压操作因此设计时也会选择硬塑质PV C材料孔板流量计以上就是为什么选择一体化孔板流量计的原因。

  1.1.3、选型提示:

  如上所述氯代苯酚类化合物易于结晶加果伴热失效便会导致导压管结晶堵塞d/IL量检测不准所以关键的控制点不建议此类型的流量计。

  1.2、转子流量计

  在工业生产过程中经常遇到小流量检测,因其流速低这就要求测量仪表具有较高的灵敏度才能保证一定的精度节流装置对于管径小于50mm低雷诺数流体的测量精度是不高的而转子流量计特别适于测量管径50rrm以下的流量该该流量计测量的流量可小到每小时几升。

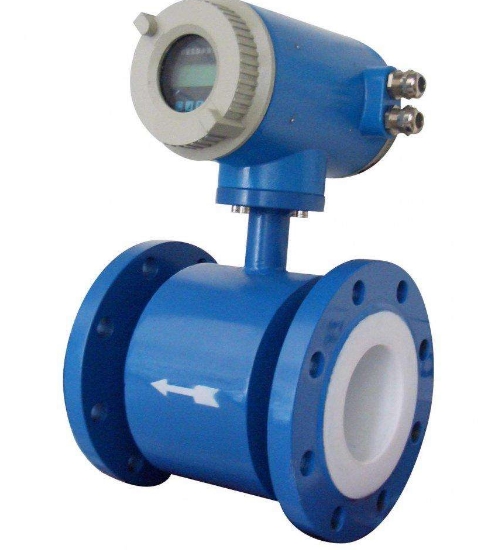

氯代苯酚精制过程中流量计仪表选型
  1.2.1、工作原理:

  转子流量计汉称面积式流量计,利用节流面积的变化来测量流量的大小转子流量计结构基本上由两部分构成厂个是由下往上逐渐扩大的锥形管,另一个是放在锥形管内可自由运动的转子工作时被测流体由锥形管下部进入d合着锥形管上部流出当流体流过锥形管时位于锥形管中的转子收到一个向上的力使得转子浮起这个力正好等于转子的重力时则作用在转子上的上下两个力达到平衡这样转子在锥管中的平衡位置的高低与被测介质的流量相适应通过以上原理可以计算出流量的大小。

  1.2.2、转子流量计的特点:

  可测多种介质的流量特别适用于小管径雷诺数低的中小流量压力损失小反应灵敏,量程比宽近似线性刻度结构简单适合测量腐蚀性介质流量转子流量计的精度受测量介质的温度密度粘度影响并且仪表必须垂直安装

  1.2.3、选型原则:

  a.做好转子流量计本体伴热保温工作肪止氯代苯酚化合物低温结晶导致内部转子卡死影响测量力.上文提到的氯化苯酚在精制过程中会夹带微量盐酸其腐蚀性会影响仪表材质的选择因此对仪表材质的选择需要慎重考虑;c.转子流量计的测量精度相对较低加果对于测量精度要求高的检测点此种流量计就不合适了月.对于50mm口径以下的,流体雷诺数低的小流量测量转子流量计是考虑的对象。

  1.3、科氏力质量流量计:

  随着科技不断进步发展科氏力质量流量计在精细化工生产中得到越来越广泛应用尤为显著的是该流量计测量精度高氯代苯酚合成过程中的流量检测需要参与复杂控制回路控制,n精度科氏力流量计在此发挥重要作用。

  1.3.1、工作原理科:

  里奥利质量流量计(简称科氏力流量计)是一种利用流体在振动管中流动而产生与质量流量成正比的科里奥利力的原理来直接测量质量流量的仪表    F c=2(V.。)    Fc科氏力,cm运动物体的质量,。角速度V旋转或径向时的振动速度科氏力大小与运动物体的质量△m速度V成正比,即与介质的质量成正比科氏力质量流量计用测量管的振动取代恒定角速度。介质流经传感器的两根平衡管反相振动类同于音叉在测量管中产生的科氏力会引起测量管产生进,出口相位差,即当流量为零时,介质静止不流动,fuel根测量管同相振动无相位差,有介质流经测量管时规 9量管人口振动减速,出口振动加速介质的质量流量越大相位差也就越大处于入口和出口处的电磁式相位传感器记录测量管的振动相位。

  1.3.2、科氏力流量计的特点:

  科氏力流量计测量精度高河靠性高量程比宽不受直管段的影响别用科氏力测量原理测量介质质量流量与温度压力粘度,电导率及介质特性无关但是价格昂贵在氯化苯酚精制过程中会夹带微量盐酸,考虑盐酸的腐蚀性测量管和过程连接接液部分的材质需要选用特殊材质加担刀合氏合金这样科氏力流量计的造价变更加昂贵了。

  1.3.3、选型原则:

  a.结合工艺要求精度要求高参与合成控制方案调节的流量检测点采用科氏力流量计b.要考虑氯代苯酚精制过程中夹带的微量盐酸的腐蚀性准确选型帮助降低造价成本。

  2、结论:

  了解精制过程中氯代苯酚的物理化学性质对正确流量计选型起着关键作用,以上是笔者在流量仪表设计选型过程中的一些心得希望通过笔者对流量计的选型讨论,能为读者在未来工作学习中提供一些帮助.
