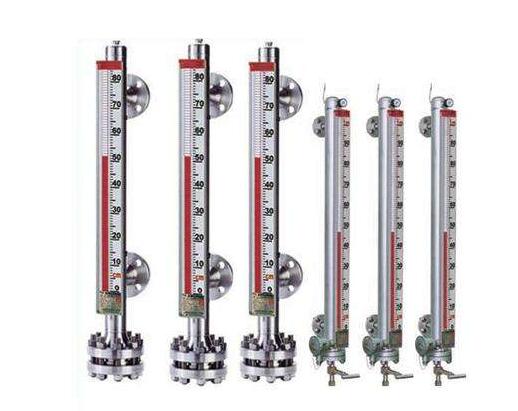

顶装式磁翻板液位计产品价格说明


文章日期:2018-05-30|阅读数:


  我们如果是一些石油行业,或者是一些化工、冶金行业的公司,那就少不了对一些物体的容器进行测量,为了测量的方便,我们就一定要买一个顶装式磁翻板液位计进行对它们的测量,这种顶装式磁翻板液位计的安装也是很简单的,可以把它直接的安装在一个容器的***上面,也就是容器的顶部,它主要是由一个本体部分、一个就地指示器、一个远程变送器以及一个报警器组成。

  有些人购买了顶装式磁翻板液位计之后,不知道怎么使用它,其实很简单的,我们要通过容器进行查看,如果是容器中的液位在测量的时候上升,那在这个机器里面会有一个翻柱也会相应的改变,它会因液位的上升从白色变成红色,如果是液位在下降,那这个翻柱就会从红色变成白色,我们要是想要看到液位的高度,那就要通过看指示器得知,指示器的红白交界的地方是这个液位的实际高度,我们在使用的时候就可以从看这个地方观察这个液位的高度。

厂家价格:
价格 ¥ 280.00~3800.00元
起批量 ≥1
产品参数:
产地 江苏 是否进口 加工定制
品牌 华云 型号 MAT-UHZ 测量范围 0-10m
测量精度 ±10mm 测量管材质 PVC / PP 适用范围 腐蚀性溶液
介质温度 常温 输出 4-20ma选配
顶装磁翻板液位计|顶装磁翻柱液位计厂家价格|工作原理

  华云仪表生产的系列顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.

  顶装式磁翻板液位计技术要求

  测量范围:0~5000mm

  准确度: ±10mm ±16mm

  翻柱直径:10mm,16mm

  公称压力:2.5mpa

  介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)

  介质温度:-20~+350℃

  接液材质:不锈钢304/316/316l及pp材质

  介质粘度:≤2.0pa.s

  环境振动:频率≤25hz振幅≤0.5mm

  跟随速茺:≤0.05m/s

  法兰标准:hg20592~20635-97

  报警器、远传装置:技术参数和uhz-25系列相同

  顶装磁翻板液位计_顶装磁翻柱液位计厂家_底装磁性浮子液位计结构

  该顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)等组成,与本公司生产的液位控制开关和液位远传变送器装置配套使用,可实现液位的上、下极限报警及限位控制,液位远传变送器装置可将液位变化转换成4-20ma线性电流信号,实现远距离的指示、检测、控制和记录。

  顶装式磁翻板液位计顶装磁翻板液位计|顶装磁翻柱液位计厂家价格|工作原理

  容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

  1、 在容器不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安装本形式液位计

  2、 适用于粘度较大的液体介质

  3、 显示器的观察方向可任意改变

  4、 其他特点和ufz特点相同

  顶装式磁翻板液位计选用须知:

  1、 防腐型公称压力≤1.0mpa。

  2、 液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移 到实际值)。

  3、 液位计测量范围不超过5米,否则影响液位计的稳定可靠、牢度等。

  4、 安装连接法兰,本液位计出厂的常用突面尺寸参考(hg21592-97)制造。

  顶装式磁翻板液位计_顶装磁翻柱液位计厂家_底装磁性浮子液位计安装使用和维护:

  1、 液位计护导管和主体导管必须保持垂直

  2、 连杆不能弯曲,必须挺直插入

  3、 安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。

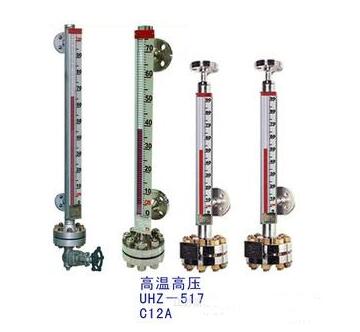

侧装式磁翻板液位计用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
侧装式磁翻板液位计的详细资料:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。

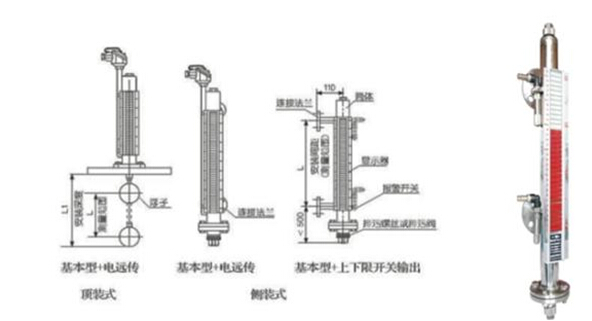

侧装式磁翻板液位计结构及工作原理:

1、基本型
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。

侧装式磁翻板

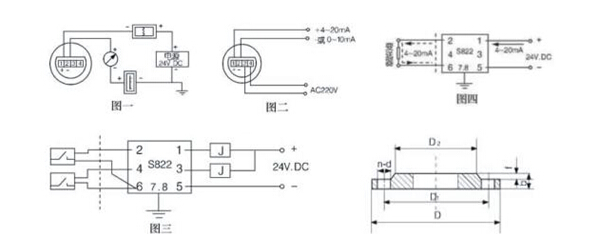

系统构成及接线:
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,***高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。

远传接线

用户自备法兰:

安装形式 主体材质 公称直径 公称压力 D D1 D2 n d f b
侧装 不锈钢 20 4.0 105 75 56 4 14 2 16
ABS 20 10 105 75 56 4 14 2 16
顶装 不锈钢 200 2.5 360 310 274 12 26 3 32
ABS 200 0.6 320 280 274 8 8 3 32

主要技术指标:

安装形式内容 侧装式 顶装式
安装间距
(测量范围)
不锈钢 500~5000(mm) 500-2500(mm)
ABS、PP-R 500~4000(mm)
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 >0。6g/c >0.76g/c
法兰连接 不锈钢 法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)

法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS 法兰20-10(DN20 PN1.0)
(GB9119-88)

法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料 ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度 -40~100℃(ABS、PP-R:-40~80℃)
环境温度 -40~+70℃
示值误差 ±100mm
介质粘度 ≤1st(10-4/s)
上、下限
开关输出
     1、控制灵敏度:10mm
     2、输出接点容量:AC220V 2A
     3、接点寿命:5×104次
     4、防爆特征:iaIICT4本质安全型
电远传、
连续显示
     1、精度:±1.5%
     2、输出负载:750Ω
     3、输出信号:0~10mA输出,220V AC电源
                 4~20mA输出,24V DC二线制
     4、防爆特征:iaIICT4本质安全型

型号说明:

XY-UHZ系列侧装式磁翻板液位计
  1  侧装式
2  顶装式
安装方式
  1 1Cr18Ni9Ti
2 ABS
3 PP-R
主体材质
  1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
公称压力
  1 基本型
2 带上下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,DC)
5 带本安防爆型(4~20mA,24V,DC)
6 带本安防爆型上下限开关输出
类型
  L 安装间距(测量范围)
  L1 安装深度(顶装式(0~4000mm任选)
  介质密度ρ(g/c)

XY 2 2 1 1 =2500mm L1=3000mm ρ=0.8g/c

  它的工作原理也是很有趣,容器里面的浮筒会根据导管中液面高度的变化而变化,然后会上下的浮动,从而磁体就会在导管里面上下的移动,然后就出来了上面所说的红白颜色看液面的高度,是不是非常简单呢。我们要是购买这种设备,大家一定也能得到很多的帮助,如果我们企业要是购买这种设备,大家在华云仪表购买,因为他们家的这种设备,不仅仅测量非常准确,而且操作很简单,购买了的客户都表示称赞。
