如何测污水管道流量


文章日期:2019-08-05|阅读数:


如何测污水管道流量?现在工业发展,排放污水的量控制,污水环境治理等等需要测量污水流量的测量,那么到底用什么流量计来测量污水比较好,污水流量计应该怎么样选型?污水电磁流量计应该选择怎么样的材质?

如何测污水管道流量

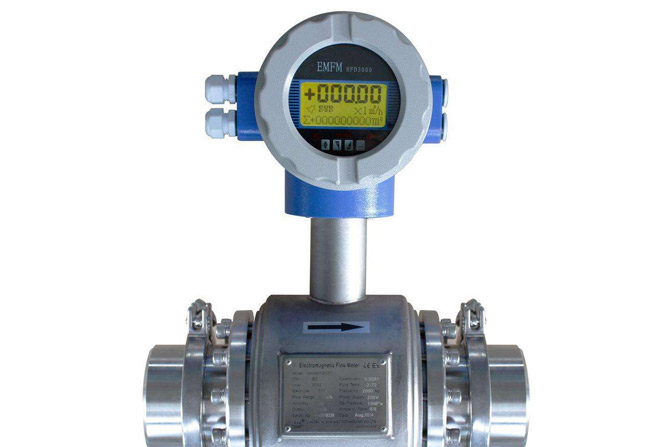

现在在工业中普遍使用的污水刘流量计是由电磁流量计传感器和转换器配套组成,用以测量管道内各种导电流体或者液固两项的介质的体积流量。电磁流量计,污水电磁流量计广泛的被应用于化工、冶金、造纸、水利、环保、印染、石油、煤炭等工业领域中,用来测量污水导电液体介质的体积流量。

为什么选择电磁流量计做污水流量计比较好呢

流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。由于感应电压信号是在整个充满磁场的中间中形成的,是管道载面上的平均值因此传感器所需的直管段较短,长度为5倍的管道直径。多种电极及内衬材料,可满足耐腐蚀、耐磨损的要求。HSBLDE转换器采用国际最新最先进的单片机和表面贴装技术,性能可靠、精度高、功耗低、零点稳定、参数设定方便,点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。双向测量系统,可测正向流量,反向流量,采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。

电磁流量计特点造就点了电磁流量计广泛的用途,用在污水流量测量上绝对是首要选择,那么在测量的时候应该要怎么选择电磁流量计型号,电磁流量计的电磁,这些都可以直接联系成丰仪表流量计厂家咨询。

电磁流量计提供防护等级IP67(防尘防浸水级)或IP68(防尘防潜水级)。在污水厂中大口径流量计传感器大多安装在地下,所以建议选择IP68(防尘防潜水级)。

测量污水用什么流量

测量污水用什么流量计,根据现场工况不同以及其它原因等综合因素,对该产品进行专业选型。

污水流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对一般导电液体(自来水、污水、盐水等)的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱等具有腐蚀性液体的流量。它是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁。在满足现场显示的同时,还可以输出4-20mA电流信号供记录、调节和控制用,

污水流量计产品特点:

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

2、测量管内无阻碍流动部件,无压损,直管段要求较低;

3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;

4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;

5、转换器可与传感器组成一体型或分离型;

6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;

8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

常用的测量暗渠流量

1、坡度法计量排水量

这是目前最常用的测量暗渠流量的方法:坡度-过水面积测量法,根据已知管道的坡度、管壁粗糙度等情况下,用非接触式液位计测量出管道中重力流的水位高度,然后利用计算公式算出流量值,但是这种测量方法由于管道坡度、管壁粗糙系数的不确定性,以及管道内杂物淤积堵塞管道等原因,使得采用这种测量法得出的流量值存在较大误差,在实际测量工程上,例如对下水道的污水流量测量产生诸多不便。

2.其它测流量方法:

1)容积法:将污水纳入已知容量的容器中,测定其充满容器所需要的时间,从而计算污水量的方法。本法简单易行,测量精度较高,适用于计量污水量较小的连续或间歇排放的污水。对于流量小的排放口用此方法。但溢流口与受纳水体应有适当落差或能用导水管形成落差。

2)流速仪法:通过测量排污渠道的过水截面积,以流速仪测量污水流速,计算污水量。适当地选用流速仪,可用于很宽范围的流量测量。多数用于渠道较宽的污水量测量。测量时需要根据渠道深度和宽度确定点位垂直测点数和水平测点数。本方法简单,但易受污水水质影响,难用于污水量的连续测定。排污截面底部需硬质平滑,截面形状为规则几何形,排污口处须有3M~5M的平直过流水段,且水位高度不小于0.1M。

3)量水槽法:在明渠或涵管内安装量水槽,测量其上游水位可以计量污水量。常用的有巴氏槽。用量水槽测量流量与溢流堰法相比,同样可以获得较高的精度(±2%~±5%)和进行连续自动测量。其优点为:水头损失小、壅水高度小、底部冲刷力大,不易沉积杂物。但造价较高,施工要求也较高。

4)溢流堰法:是在固定形状的渠道上安装特定形状的开口堰板,过堰水头与流量有固定关系,据此测量污水流量。根据污水量大小可选择三角堰、矩形堰、梯形堰等。溢流堰法精度较高,在安装液位计后可实行连续自动测量。为进行连续自动测量液位,已有的传感器有浮子式、电容式、超声波式和压力式等。利用堰板测流,由于堰板的安装会造成一定的水头损失。另外,固体沉积物在堰前堆积或藻类等物质在堰板上粘附均会影响测量精度。在排放口处修建的明渠式测流段要符合流量堰(槽)的技术要求。以上方法均可选用,但在选定方法时,应注意各自的测量范围和所需条件。在以上方法无法使用时,可用统计法。

上述几种方法基本满足地上、地下污水管道排污量及机井出水量检测的需要。计量是一项系统工程,需根据不同的实际情况选适宜的计量方法。
