粘度很大的液体怎么测流量


文章日期:2019-08-05|阅读数:


粘度很大的液体怎么测流量?椭圆齿轮流量计是一种容积式流量计,又被称之为排量流量计。它是流量计中测量精度较高的一类流量仪表,很擅长测量粘度很大的液体。

粘度很大的液体怎么测流量

椭圆齿轮流量计由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。

因此,从椭圆齿轮流量计的测量原理中不难发现,它是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的,与流体的流动状态无关。

在用椭圆齿轮流量计测量粘度大的液体时,从齿轮和计量空间隙中泄漏出去的泄漏量就少,因此被测量的液体,其粘度愈大,泄漏误差愈小,对测量愈有利,测量精度也就愈高。可以说椭圆齿轮流量计是测量高粘度液体流量的最佳选择。

在此,要提醒广大用户的是,对于有固体颗粒的流体,不宜采用椭圆齿轮流量计,因为固体颗粒会将齿轮卡死,从而导致无法测量流量;还要注意的是,对于液体中夹杂有气体的介质,也不建议使用椭圆齿轮流量计,它的测量误差会相当大。

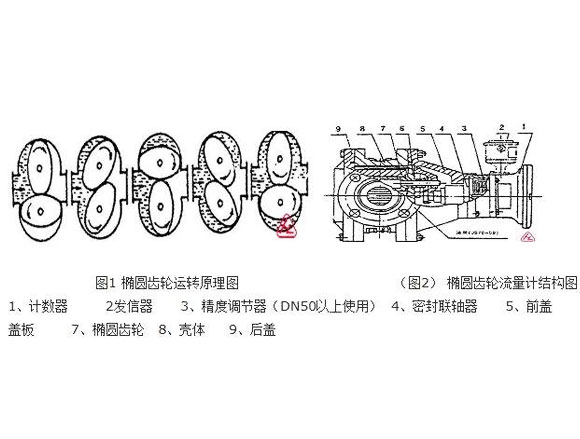

椭圆齿轮流量计原理图

椭圆齿轮流量计(又称排量流量计,齿轮流量计),属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造,它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
椭圆齿轮流量计原理图

椭圆齿轮流量计特点:

按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。

椭圆齿轮流量计使用注意事项

1、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致,安装位置应注意便于读数。

2、仪表尽量安装在常温场合,不要安装在有害气体及强烈热辐射的场合,防止仪表计数器部分受损害。

3、仪表中的沥青轴尽可能安装成水平位置,即刻度盘应安装成垂直位置(分度“0”应在上面),以减少沥青齿轮与壳体之间的摩擦,降低零件的磨损。由于安装位置不同,为了便于读数,可将计数器(表头)旋转90°或180°。

4、仪表安装前,管道必须彻底清洗,在整个管路系统中,若无严格的过滤装置时,应在仪表前安装过滤器,以防杂质进入表内。

5、仪表应安装在泵的出口端,流量调节阀应安装在仪表的下游。使用时先打开上游截止阀,然后缓慢开启下游流量调节阀或截止阀。严禁突然开启或关闭。

6、仪表在使用时,应使表内流满液体。被测液体内不应混有气体,否则测出气和液的混合容积,使测量不准,液体内混有气体时,必须在仪表上游安装气体分离器。

7、管道中的流量不应急剧增加或减少,应避免管道振动、水力冲击和压力急剧波动等现象,否则将影响仪表正常工作。

8、流量超过规定最大流量时,沥青随着转速提高而磨损增加、且压力损失急剧增加,应避免使用。低于最小流量,虽仍能计量,但误差增大。流量计的起动流量约为最大流量的2%,正常工作流量为最大流量的70%-80%。
