一种可旋转轨道移动式水位|流量计支架

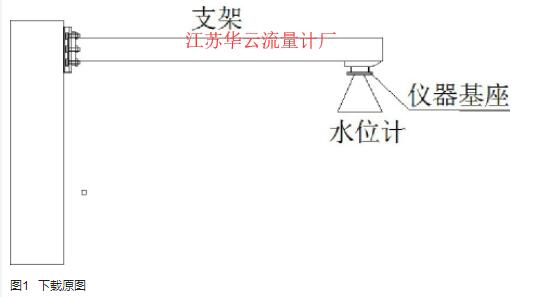

1、常见水位计支架结构：
  常见水位计传感器安装支架多为用一根水平钢管, 钢管长度根据水位计主支架立柱 (塔) 距有效水面距离确定, 为了保证支架稳定, 减少风振 (刮风引起支架上下左右摆动) 影响, 支架长度一般不超过6m, 将仪器固定安装在水平钢管前端, 使仪器处于主流水面正上方, 仪器安装位置固定, 不能前后移动、水平360°旋转;当河床主流位置摆动较大时, 仪器可能偏离主流水面上方, 严重影响水位、流量监测 (常见仪器安装支架, 见下图) 。

2、旋转的轨道移动式水位结构：
  为了解决非接触气介式超声波、微波、雷达水位计在安装、使用和日常维护过程中存在的技术问题, 我们经过不断的摸索实践和分析研究, 设计了一种高效、便捷、安全的非接触气介式水位计安装支架, 这种支架结构由立柱、转轴、悬臂支架、轨道、仪器安装基座、循回轮、驱动轮、循回索、基座卡舌、循回索调紧弹簧等部件组成, 既满足了监测仪器正常安装并且良好运行的要求, 又避免了上述提到的不足和缺陷。通过前后移动、水平360°旋转, 调整仪器位置, 使仪器始终处于河道主流水面正上方, 确保正常监测;当进行安装和日常维护拆卸时, 通过循回驱动轮驱动循回索拖动仪器前后水平运行, 将仪器从支架前端移动至后端检修平台上方, 检修人员在平台上进行安装和日常维护拆卸, 彻底解决了非接触气介式超声波、微波、雷达水位计在安装、使用和日常维护过程中存在的技术问题, 其具体设计见图2至图4。

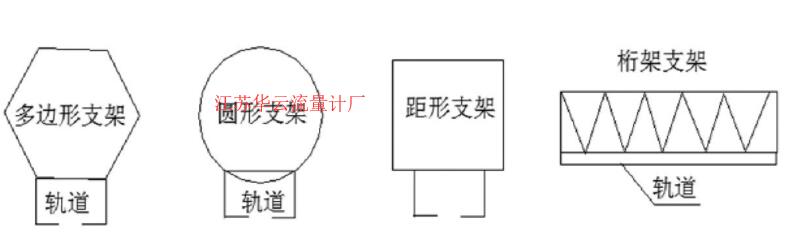

2.1、悬臂支架结构：

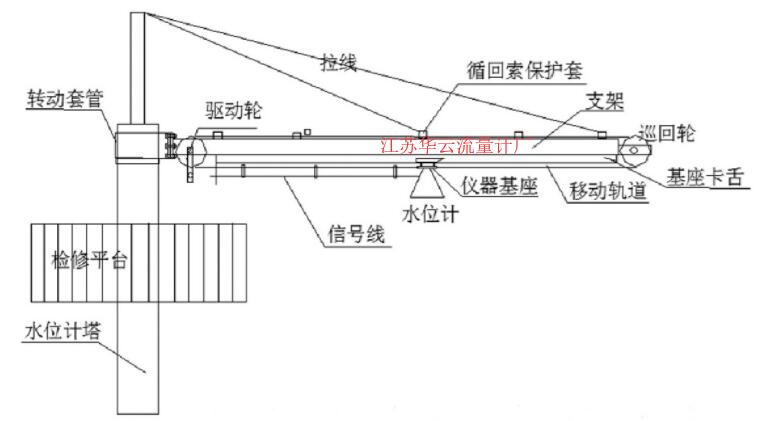

  悬臂支架长度根据水位计主支架立柱 (塔) 距有效水面距离和河床带动范围确定, 为了保证支架稳定, 减少风振 (刮风引起支架上下左右摆动) 影响, 支架长度稳定河床图2轨道移动式水位、流量计支架安装示意图一般不超过8m、摆动河床一般不超过15m, 具体结构尺寸如下:

2.1.1、稳定河床支架结构：

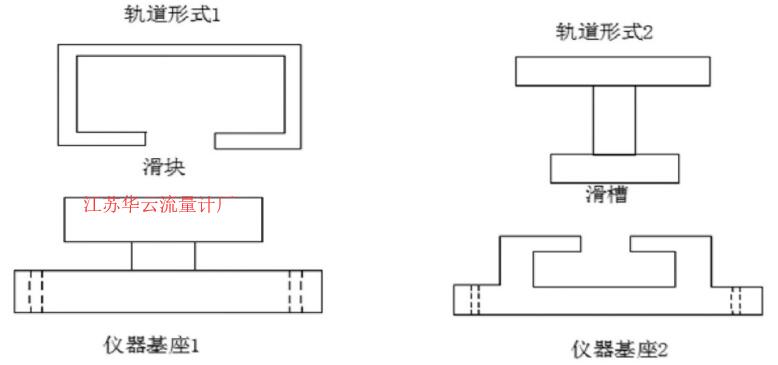

  支架采用钢结构形式, 总长度不超过8m, 采用80*3方钢管, 在方钢管下部安装30*30*3角或重型吊轨作为滑动轨道, 里端安装驱动轮, 顶端安装巡回轮, 轨道内安装可移动仪器基座, 轨道顶端内部设置仪器基座卡舌。如图2所示。

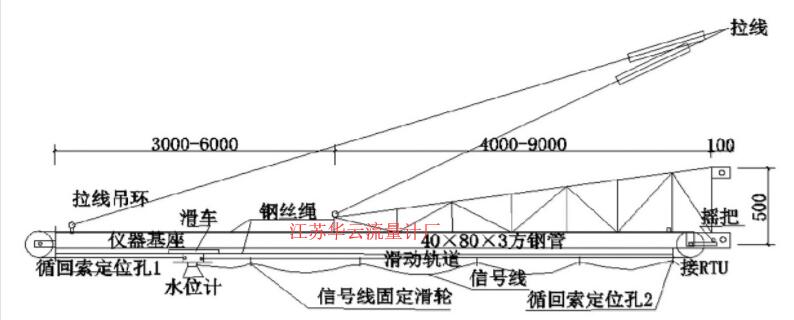

2.1.2、摆动河床支架结构：
  计支架采用钢结构形式, 总长度不超过15.0m, 在总长度1/2处左右靠近塔体一侧采用三角桁架结构, 靠近水面一侧采用80*3方钢管, 在方钢管下部安装30*30*3角钢作为滑动轨道, 里端安装驱动轮, 顶端安装巡回轮, 轨道内安装可移动仪器基座, 轨道顶端内部设置仪器基座卡舌。如图5所示。

2.2、旋转机构：
  旋转轴采用外直径150-500mm厚壁无缝钢管、外套采用内直径155-510mm厚壁无缝钢管加工, 长度1500mm, 外套顶端预留固定螺母, 悬臂固定不动时采用螺栓顶丝固定 (如图1所示) 。

3、应用效果：
