锅炉孔板流量计安装方法产品参数


文章日期:2018-07-15|阅读数:


    孔板流量计是测量孔板累计质量流量的专用仪表,适用于高温高压孔板,锅炉出口,孔板管网的过热孔板或饱和孔板的测量。广泛用于石油、化工、纺织、供热等需要孔板流量计的场合。

    关于流量计的安装是其在后期使用中正常工作和测量的重要保障,安装不正确,我们在今后的测量中便无法得到准确的测量结果,严重的还会对仪表造成损坏。今天就孔板流量计的正确安装的一些条件为大家做简要介绍。
1、 传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合.
2、传感器应避免安装在有强烈机械振动的管道上。安装液体传感器的附近管道内应充满被测液体。
3、传感器应避免安装在有强烈机械振动的管道上。
4、传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游和下游应配置一定长度的直管段,其长度应符合前直管段15~20D,后直管段5~1OD的要求。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道,误差要≤3%,并不超过5mm。

饱和状态下的液体称为饱和液体,其对应的蒸汽是饱和蒸汽,但***初只是湿饱和蒸汽,待饱和水中的水分完全蒸发后才是干饱和蒸汽。蒸汽从不饱和到湿饱和干饱和的过程温度是不增加的(湿饱和到干饱和温度保持不变),干饱和之后继续加热则温度会上升,成为过热蒸气。热蒸汽有其本身的应用领域,如用在发汽轮机的透平,通过喷嘴至透平叶片,推动电机转动。但是过热蒸汽很少用于工业制程的热量传递过程,这是因为过热蒸汽在冷凝释放蒸发焓之前必须先冷却到饱和温度,很显然,与饱和蒸汽的蒸发焓相比,过热蒸汽冷却到饱和温度释放的热量是很小的,从而会降低工艺制程设备的性能。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计适用范围

1. 公称直径: 15 mm ≤DN≤1200mm

2. 公称压力:PN≤10MPa

3. 工作温度:-50℃≤t≤550℃

4. 量程比:1:10, 1:15

5. 精度:0.5级,1级

一.孔板流量计概述

节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

孔板节流装置是标准节流件可不需标定直接依照标准生产,1.标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

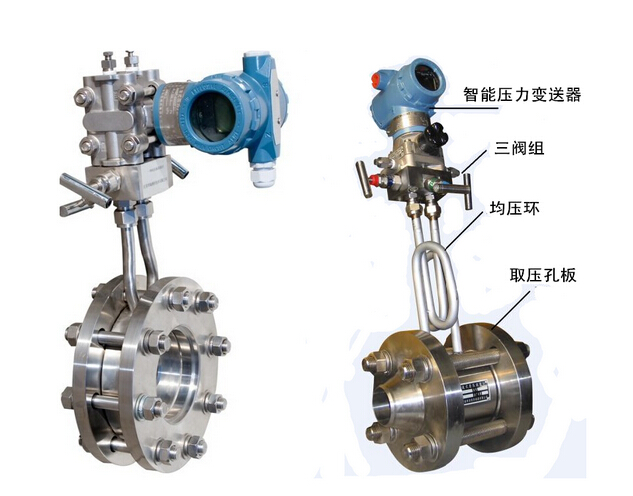

二.孔板流量计外形

三、孔板流量计工作原理

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:

c-流出系数 无量纲

d-工作条件下节流件的节流孔或喉部直径

D-工作条件下上游管道内径

qm-质量流量 Kg/s

qv-体积流量 m⊃3;/s

ß-直径比d/D 无量纲

流体的密度Kg/m⊃3;

可膨胀性系数 无量纲

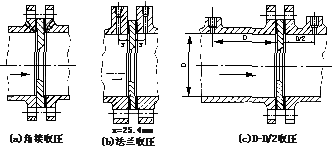

四、孔板流量计结构

节流装置组成

  1. 节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
  2. 取压装置:环室、取压法兰、夹持环、导压管等
  3. 连接法兰(标准、各种标准及其它设计部门的法兰)、紧固件。
  4. 测量管

节流装置适用范围及有关技术指标

节流件名称

适用管道

(DN mm)

适用直径比B(d/D)

应用特点

流出系数不确定度Ec%

设计标准

角接取压标准孔板

环室式

50-500

50-500

0.2-0.75

0.2-0.75

适用于清洁介质其中GD结构适合高温高压条件下流量的测量

0.6-0.75%

ISO5167

GB/T2624-93

夹紧环式

50-500

0.2-0.75

易于清除污物,可用于不太清洁流体流量的测量

斜钻孔式

450-1000(3000)

0.2-0.75

法兰取压标准孔板

50-1000

0.2-0.75

易于清除污物,适用于各种介质

0.6-0.75%

ISO5167

GB/T2624-93

径距取压标准孔板

50-1000

0.2-0.75

角接取压标准喷嘴

(ISA1932喷嘴)

50-500

0.3-0.8

压损小,寿命长,尤其适用于蒸汽流量测量

0.8-1.2%

ISO5167

GB/T2624-93

长径喷嘴

50-630

0.2-0.8

压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量

2.0%

ISO5167

GB/T2624-93

经典文丘利管

机械加工式

100-800

0.2-0.8

压力损失小,所需直管段小于孔板、喷嘴

1.0%

ISO5167

GB/T2624-93

粗焊铁板式

200-1200(2000)

0.4-0.7

1.5%

文丘利喷嘴

65-500

0.316-0.77

同上

1.2-1.75%

ISO5167

GB/T2624-93

1/4圆孔板

25-150

0.245-0.6

适用于低雷诺数

2.0-2.5%

DIN BS

锥形入口孔板

25-250

0.1-0.316

同上

2.0%

BS

圆缺孔板

50-1500

0.32-0.8

适用于赃污,有气泡析出或含有固体微粒的流体测量。

1.5%

DIN

偏心孔板

100-1000

0.46-0.84

1-2%

ASME

小孔板

12.5-40

0.2-0.75

适用于小管道流量测量

0.75%

ASME

透镜式孔板

12.5-150

0.2-0.75

适用于高压常温小管道流量测量

0.6-0.75%

ISO5167ASME

端头孔板

大于等于15

0.2-0.62



1.5-2.0%



双重孔板

25-400

0.2-0.8

适用于大流量测量



限流孔板

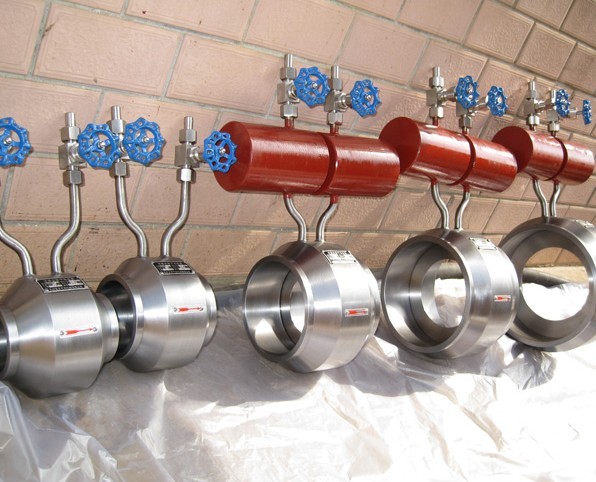

孔板流量计成品区

注意事项

◆安 装

▲可水平、垂直或倾斜安装,应保证管内充满液体。

▲节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。

▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。

▲引压管路安装应符合标准规定的规范。



锅炉蒸汽孔板流量计节流装置包括环室孔板,喷嘴等。饱和蒸汽孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
锅炉蒸汽孔板流量计充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置(锅炉蒸汽孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

适用范围:
1. 公称直径:15mm≤DN≤1200mm;
2. 公称压力:PN≤10MPa;
3. 工作温度-50℃≤t≤550℃;
4. 量程比:1:10 1:15 ;
5. 精度:0.5级,1级。
锅炉蒸汽孔板流量计特点:
▲饱和蒸汽孔板流量计结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
▲饱和蒸汽孔板流量计无须实流校准,即可投用。
▲饱和蒸汽孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。
▲高精度,完善的自诊断功能
▲平衡孔板流量计其量程可自编程调整。涡街流量计。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10:1
