天然气流量计选型 旋进漩涡流量计特点

　　摘要：在天然气输送过程中输差和经营管理、销售一样都是管输行业的人***关注的问题, 输差作为依托于流量计计量仪表的经济指标, 对于能使***大经济效益成为可能的输差控制越来越受到业内人士的重视, 本文就对天然气流量计选型与输差控制进行了简要的探究。



　　天然气工业生产的***终环节包括了销售和本文重点讨论的输送, 其中输送环节所出现的输差又是人们关注的衡量经济的指标。输差的确切含义以及和哪些因素相关是经管人员频繁讨论的话题之一。



　　1、天然气的定义和计量单位：



　　(1) 天然气



　　天然气是指由带压管进行输送对管道某一截断具备针对性的、以气体的形式出现的流量, 至于供需双方对于天然气的需求有多大, 需求量的确定依赖依附于输气管道上的流量测量装置所计量出来的数据。对于不同的部门天然气的定义也会相应的发生变化, 在用气部门, 天然气起到能源或原料的作用。在输出部门, 天然气又等同于产品。



　　(2) 天然气的计量单位



　　天然气流量计量是企业生产经营管理中的基础性的技术工作, 对现场、物体之间可以进行区别的属性称为“量”。为了对同类量的值进行定量表示, 则需要一个特定选取的比较基础, 这种可以用作比较基础的特定量就是我们所说的计量单位。



　　(1) 能量测量。就目前而言, 能量的测量并未在我国普及, 通过质量流量或者是标准体积乘以发热量的计算公式可得出能量。但需要注意的是, 天然气参比条件的不同极有可能导致误差的出现。在能量换算的过程中在0℃的条件下, 如果是在大气压的标准状况中质量换算后则等于15℃, 在和标准状况的比较之下会出现4%的误差。



　　(2) 流量测量。质量、温度、长度、时间作为基本量的综合导出量被称之为流量, 像这种具备综合性、动态性、导出性的流量是在流体流动过程中测得的。由于气体中膨胀性和压缩性兼具, 这为气体的测量增加了不少难度, 再加之流动状态出现的偏差, 这无疑会增加流量测量中出现附加误差的概率。



　　2、天然气量值的测量：

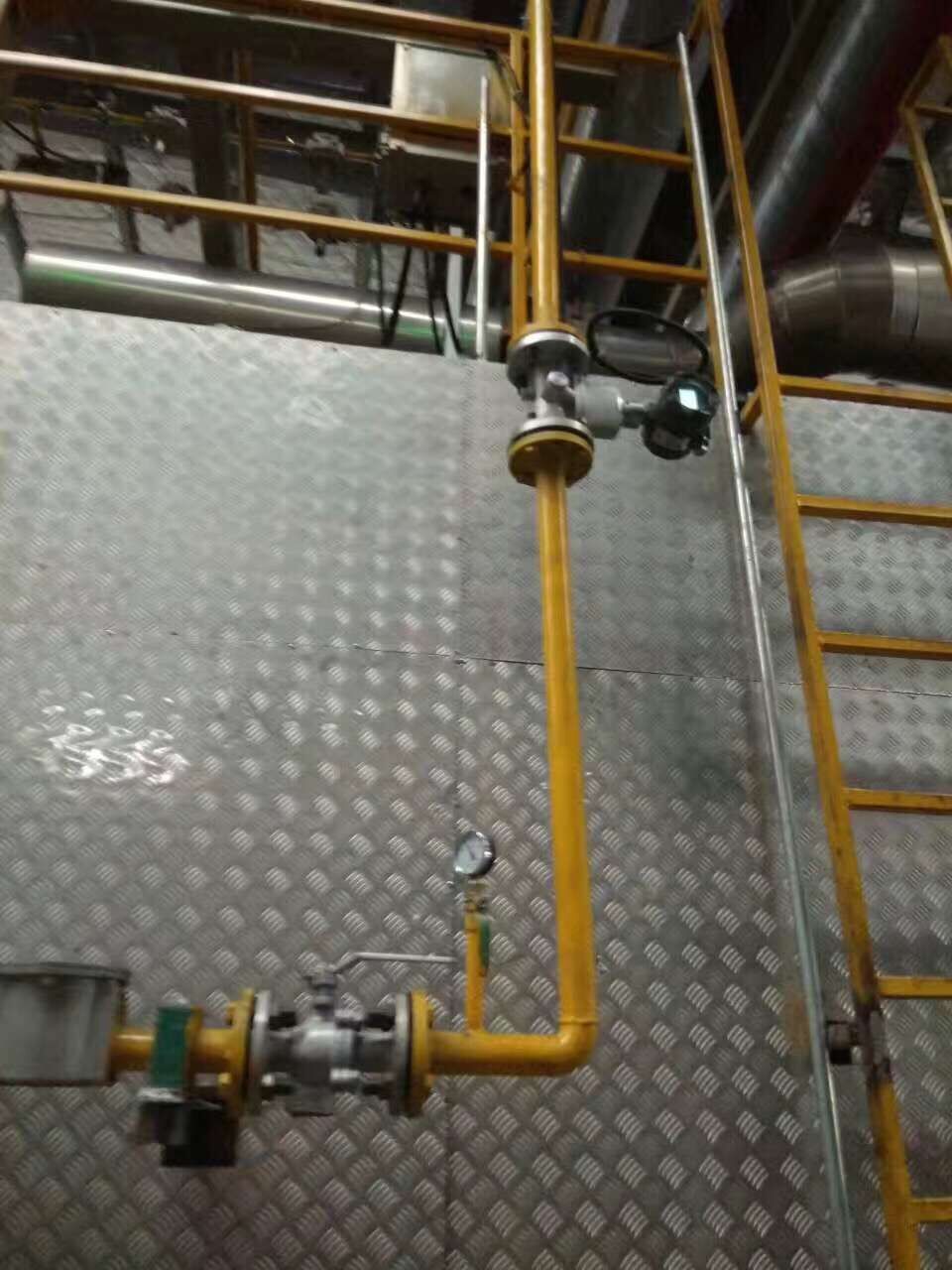

　　(1) 旋进漩涡流量计



　　就近几年旋进漩涡流量的使用范围而言, 旋进旋涡流量在油田伴生气计量中得到了较为广泛的使用, 在中转站和计量间像这种DN25到DN200的口径流量计出现的概率极高。流量计和测量流量计之间虽然有着许多各自不同的特性, 但它们之间也存在着很多的相似之处, 测量流量计由于其结构紧凑、使用方便等特征尤其适合于系统总计量的过程。通常误差都能控制1.05%的范围内。

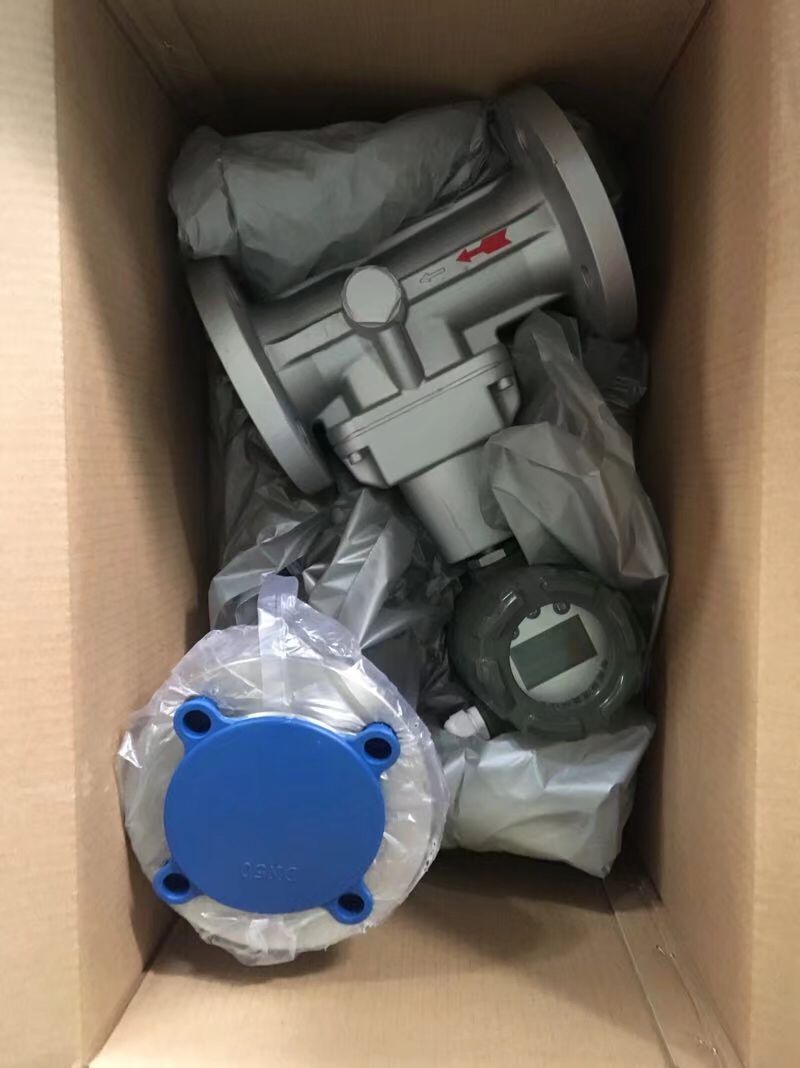

一、旋进旋涡天然气流量计概述：

 无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

 智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；

 采用国内的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

 采用EEPROM技术，参数设置方便，并可保存***长达一年的历史数据；

 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；

 多物理量参数报警输出，可由用户任选其中一个；

 流量计表头可360度旋转，安装使用简单方便；

 配合本公司的FM型数据采集器，可通过因特网进行远程数据传输

 压力、温度信号为传感器输入方式，互换性强；

 整机功耗低，可用内电池供电，也可外接电源。

1.2、主要用途：

智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的产品。



　　(2) 涡街流量计



　　涡街流量计由于量程宽、没有可动部件的特征, 在油气田气体贸易计量中应用的比较广泛, 不过由于它对雷诺数有要求, 这又大大限制了它的使用范围。大多采用应力式压电晶体检测原件的涡街流量计并不适用于具备震动干扰性质的管网。



　　(3) 孔板流量计



　　传统的表压式仪表在我国天然气计量工作中依然占据着重要地位, 而石油天然气领域中, 达到95%以上贸易计量都是孔板流量计。



　　3、有关输差的分析方法：



　　(1) 输差的分类



　　根据实际情况的不同可以将输差分为:综合输差、线输差、站输差三种类型, 只有做到了综合输差和总出总进之差结果的相等。综合输差和所有站输差、线输差结果的相等, 综合输差和所有基层单位输差结果的相等, 当这三个条件都满足后, 对于输差进行准确定位的环节能起到一个较大的辅助作用。



　　(2) 有关输差的分析方法



　　(1) 流量平衡法。在对范围小的区域进行输差计量的时候, 需要先封住校验完成的计量表仪, 进而计算每一台流量计的瞬时值, 在进行现场流量平衡的过程中如果输差值超过了误差范围, 就需要查找其他可能对平衡造成影响的因素。 (2) 曲线对比法。将整个管网的输差和区域的输差以输差曲线的形式表现出来, 对比输差曲线。如果在发现了输差曲线或整个管网的输差曲线走势相同, 就可以判定为该线极有可能存在输差问题, 因此为该段、该区域的重点查找提供了依据。 (3) 相关分析法。应该结合多方面的因素对输差进行分析, 比方说在某家管输企业突然出现了输差增大的情况, 计量院针对这个问题修改了计量装置的参数, 修改并不能有效的控制根除输差问题。为找出影响输差的罪魁祸首, 还需要对计量数据和行为进行探究分析, 输差、各个计量仪表的重复劳动现象便能得到有效的制止。 (4) 计量先行法。造成输差现象产生的缘故多种多样, 像漏气、窃气等现象造成的计量仪输差问题不易被大家察觉。除了以上提到的漏气、窃气现象, 因为计量仪表本身发生故障造成输差可能比上述现象导致输差的情况更多。因此为了有效的解决输差问题需要秉持计量先行的原则。 (5) 数据跟踪法。在天然气管网中, 计量数据一般都具备着可传递的性质, 借助着处于上下游两点的计量仪表的计量数据之间进行对比, 就可以判断出一台计量仪表的准确性。



　　4、结语：



　　综上所述, 在对天然气计量和输差有了一定了解的情况下, 对输差的各种分析方法进行合理运用, 才能有效控制计量中输差的出现。
