音叉料位计如何安装


文章日期:2019-08-21|阅读数:


音叉料位计如何安装?音叉料位计是一种新型的液位限位开关,音叉式料位开关的音叉由晶体激励产生振动,当音叉被液体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。

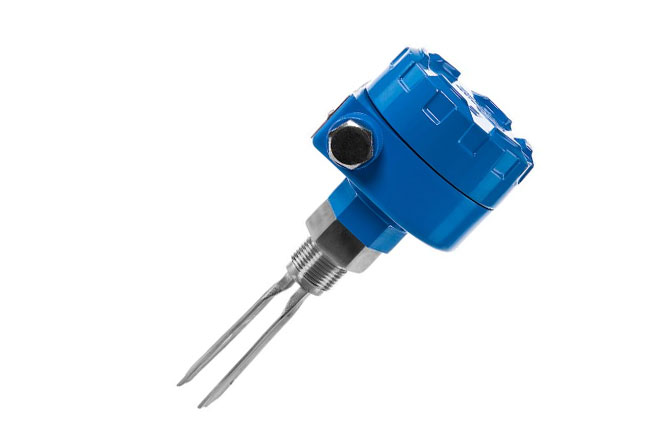

音叉料位计如何安装

一、音叉料位计如何安装

1、安装应与水平向下成20o夹角以增加感应灵敏度,减小下料冲击。

2、开关安装避免靠近入料口,以减少下料损坏音叉;若开关必须安装在靠近入料口处,请在开关上方200mm处加装一块4″宽的保护挡板。

3、室外安装时,接线盒的出线接线口必须朝下。

4、送电时应确认使用电压正确。

5、被控制线路负载必须与开关接点容量相匹配。

6、入料口为非中心入料时,须考虑安息角(注:安息角为物料堆积时的倾斜角)。

7、运输、安装、使用中要使音叉免受变形、挤压、折损等外力影响,否则会造成损坏。

8、高粘度(>2000mm2/s)  液体安装时要使音叉部分与桶壁、管壁距离加大至无液体粘连。

二、音叉料位计产品特点:

1、 适应性强:被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响;

2、 不需调校:由于音叉物位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种介质都不需要现场调校;

3、 免于维护:由于音叉物位开关的检测过程由电子电路完成,无活动部件,所以一经安装投入适用便不需要维护

三、音叉料位计开关使用与维护:

1、进料孔不能直接对准音叉,如果无法躲避时,为防止压实的大块物料落到音叉上,须在音叉上面大于20cm处设防护板,或加保护罩,以免损坏叉体。如果是风送物料时可设防风板。

2、振动较强的场合,可用绳索吊装叉头(必须特殊定货)。

3、不可将仪表设置在阳光直射处,如阳光直射可设一块隔热板。

4、外壳安装要使电缆出线孔朝下,并加橡皮圈密封防止水滴渗入壳内。

5、使用前先检查仪表的工作和延时,无误时方能投入运行。

6、仪表要定期检查,清除叉体上的沉积物。

7、接地线要与容器壁或大地良好接触,接地电阻<2Ω。

8、音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测,当仓体不便侧面开孔时可采用顶装,位置选择能避开料位冲击的位置。
