有黏度的液体怎么测流量


文章日期:2019-08-05|阅读数:


有黏度的液体怎么测流量?一般情况我们遇见高粘度的介质(例如:胶水、滴眼液、沥青等),首先想到的是不适合用叶轮式的流量计,可以用容积式流量计,容积式流量计包含腰轮,椭圆齿轮等。

有黏度的液体怎么测流量

下面我们就说介绍几款适合测高粘度介质的流量计(介质中含有颗粒杂质等等因素请剥开,本文章只是看测高粘度的流量计):

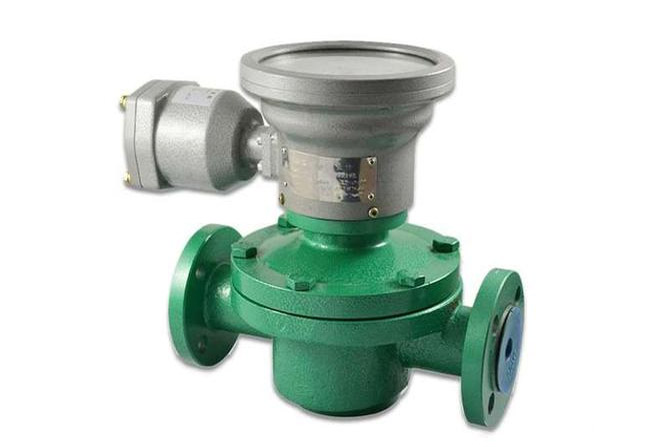

1、椭圆齿轮流量计众所周知椭圆齿轮流量计是特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量(一般被测液体粘度在2-3000Mpa.s),但不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。

通常椭圆齿轮流量计的精度可达0.5级,是一种较为准确的流量计量仪表,但是,如果使用时被测介质的流量过小,椭圆齿轮流量计仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。

2、多普勒法超声波流量计外夹式的超声波流量计不与介质接触,基于超声波流量计的原理这样超声波流量计基本不受导电率,压力,温度及粘度的影响。一般就可以测量高粘度的介质,例如:泥浆等。

3、电磁流量计

分体式电磁流量计也可以测量高粘度流液,基于电磁流量计的原理等因素(分体型电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量),理论上是这样但也要看具体现场。

4、靶式流量计靶式流量计

是六十年底就出现用于工业流量检测,主要用于解决高粘度、低雷诺数流体的流量测量。现在高粘度液体靶式流量计可以用来测量重油、渣油计量、沥青、液体石蜡等介质。

高粘度流体应该怎么选择流量开关

高粘度液体,一般是指粘度比水大的多的液体,比如原油等液体。如果这些高粘度液体在管道中匀速流动,需要流量传感器或者流量开关来监测他们的流动的话,这将是一个非常困难的事情。

常用的流量开关一般是挡板式流量开关,也叫做靶式流量开关、桨片式流量开关,虽然形态或者结构不同,进而导致稳定性和表现不同,但是面对高粘度液体,他们有一个相同点:片子的回弹力度不够的话,也就是片子不能及时复位,就不能起到监测高粘度液体流动的作用。

面对高粘度液体的流动,电子式(一般也称为热式流量开关、热导式流量开关)也是完全束手无策,根本不能应用。

液体黏度值对于涡轮流量计的测量影响

1、随着黏度的提升,涡轮流量计的K值会下降,同时线性度也会变差。

2、随着黏度的增大,涡轮流量计的启动排量会降低,同时响应的最低转速也会下降。

3、用于测量不同黏性流体的涡轮流量计,只进行一次在高黏度条件下来流雷诺数不同的标定,即可近似得到该涡轮流量计

4、对于产出液黏度较高的低产井,宜采用采集系统更敏感的涡轮使其能精确地采集低转速(小于0.01r/s)的信号。

5、在进入涡轮响应的线性段前,K值持续升高,且随流量计入口雷诺数呈指数增长关系。K值与雷诺数的关系,并反推出该涡轮对不同黏性流体的响应曲线。
