液体涡轮流量计安装注意事项及特点


文章日期:2019-05-11|阅读数:



液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代液体涡轮流量计,广泛用于冶金、化工、石油、城建、环保、食品、冶金、供水、造纸等领域,是流量计量和节能的理想仪表。可高精度测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量,还可以用于定量控制系统的流量控制测量。

安装注意事项

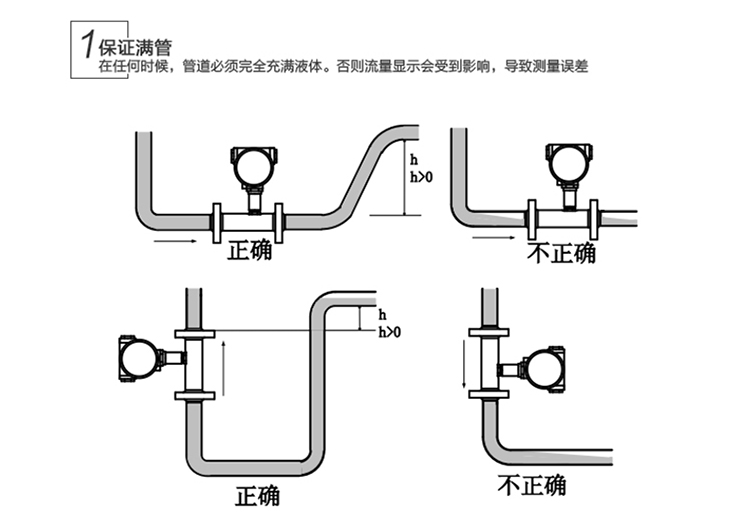

液体涡轮流量计安装要点

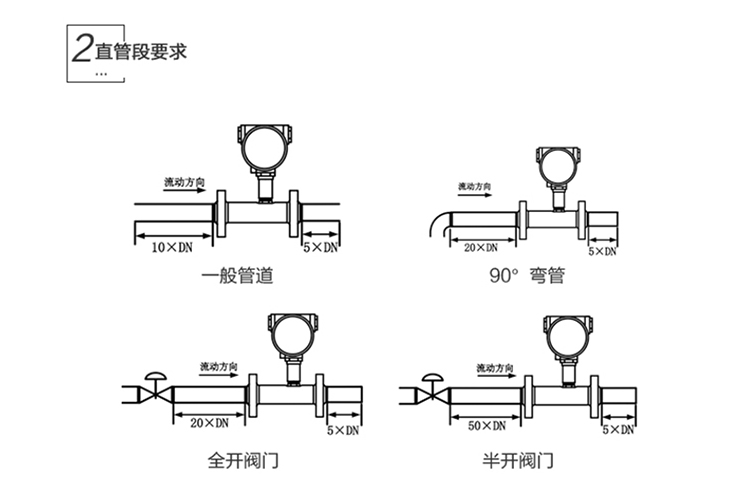

液体涡轮流量计安装要点

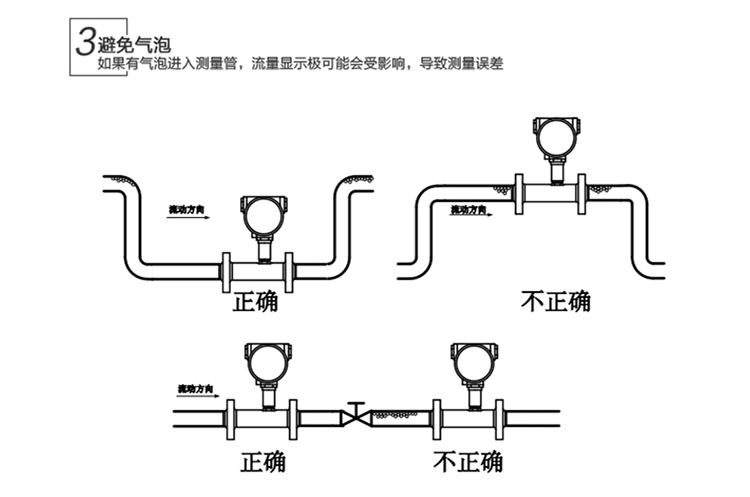

液体涡轮流量计安装要点



液体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

参数对照

精度等级
±1%R、±0.5%R、±0.2%R(需特制)
量程比
1:10:1:15:1:20
仪表材质
304不锈钢、316(L)不锈钢等
被测介质温度(℃)
-20~+120℃
环境条件
温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
信号传输线
STVPV3×0.3(三线制),2×0.3(二线制)
传输距离
≤1000m
信号线接口
基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5
防爆等级
基本型:非防爆产品;防爆型:ExdIIBT6
防护等级
IP65

液体涡轮流量计特点

       1、液体涡轮流量计具有G(高)、Z(中)、D(低)三种系列,工作压力***高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。

  2、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在少量泥沙与污物的介质中工作。

  3、传感器采用全不锈钢结构,(涡轮采用2Cr13)防腐蚀性能好。钐钴永磁合金作为信号检测器,输出信号强,磁稳定性好,可在0-120℃介质中正常工作。  容易维修,流量计有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清晰简单。
