雷达液位计影响测量精度事项

雷达液位计是一种非常常见的物位仪表产品，可连续测量，其具有精准度高、稳定性好、可靠、安装维护简单等优点，其测量也不受介质比重的影响，不需要现场校调，因此在各种液位测量中得到了越来越多应用。这众多产品优点中最重要还是精准度高，测量仪器如果都不准确，那也没有用的意义，那么哪些事项会影响到雷达液位计的测量精度呢？

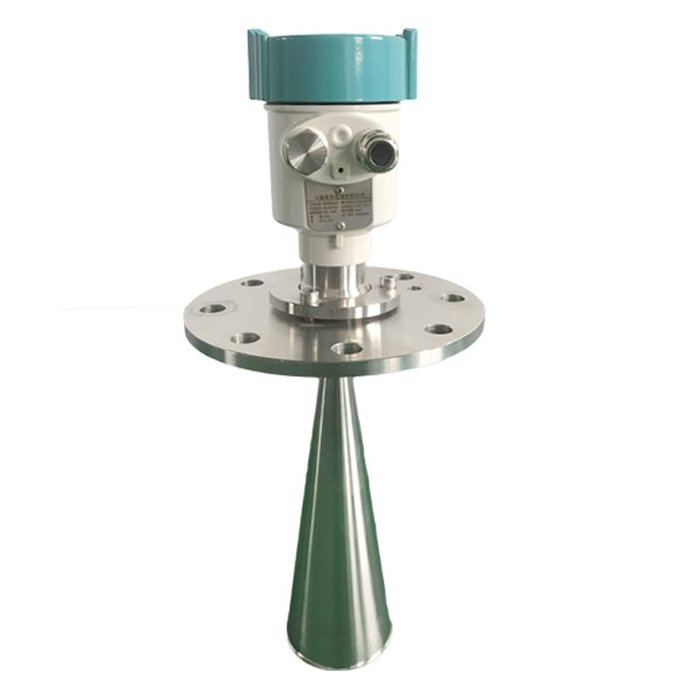

雷达液位计



　　　　雷达液位计影响测量精度事项：


　　　　1、雷达液位计接收反射波能的数量依赖于被测介质的反射特性,反射率取决于被测介质的传导率和介电常数两大特性。如果介电常数低，则传导率低的液体反射信号较弱，造成信号衰减严重。因此，雷达液位计测量液位时一定要考虑发射电磁波信号源的功率强弱。


　　　　2、被测介质的液位波动或泡沫散射会引起信号减弱,因此要提高信号源的功率或加导波管。


　　　　3、被测介质的罐内有障碍物时,会产生虚假信号,影响雷达液位计的正常工作,为此要采用功能强的微处理器进行复杂的信号处理。同时，在安装时尽量避免罐内的障碍物。


　　　　4、正确安装雷达液位计,雷达液位计的安装应尽量使天线发射的电磁波垂直于被测介质的液面,同时要使天线尽可能多接收到液面反射波。


　　　　5、雷达液位计在测量罐顶时,应使液面与天线保持一段距离，这是为了防止被测介质对天线造成腐蚀。同时在测量罐底液位时,发射波可能穿透罐底液面,打到罐底,这样反射回来的波就是干扰波。如果罐底为凹形或锥形时,当液面低于此点时,雷达液位计也无法测量。所以,在信号处理的问题上,要注意限值的选定。


　　　　6、雷达液位计在不同的工况中应选择不同形状的天线。为避免罐壁、罐内干扰物产生干扰,我们建议选用导波管来避免干扰回波。

              雷达液位计维护需知：
　　　　雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障极少。使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，对它们只要定期检查和清理即可，维护量少。

              在日常维护中，可以用PC机(装有VEGAVisualOperating软件)远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用液位计有识别虚假波的功能，除去这些干扰反射波的影响，保证准确测量。雷达液位计测量原理：雷达液位仪是一种俯视式时间行程测量系统，用于测量从参考点（罐顶处）到介质液位表面的间距。一般雷达液位仪的测量是通过天线发出微波，在被测介质液面产生反射，并被天线接收，通过电子线路转换后送到微处理机对信号进行处理。雷达波传导的距离由发射波与反射波的频率计算，由于雷达波以光速传播，对于油罐这种相对高度不大的测量对象而言，要求分辨率极高，所以测量反射时间几乎不可能。解决办法是改变发射波频率，测量发射波与反射波的频率差，计算出雷达波传输的距离，这就是雷达液位仪所采用的调频连续波（FMCW）技术。

              超声波液位计测量原理超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。超声波物位计特点由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。换能器内置温度传感器，可实现测量值的温度补偿。

             超声波换能器采用较佳声学匹配之***技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。



以上就是影响雷达液位计测量精度的事项，在使用时一定要注意以上事项，才可以保证雷达液位计的精准度，让其更好的帮助生产。
