电磁流量计怎么接线


文章日期:2019-07-29|阅读数:


电磁流量计怎么接线?电磁流量计正确选型是关键,电磁流量计买回去会接线也是至关重的一环,比如:一体式电磁流量计、分体式电磁流量计安装完之后要试机了不会接线,是件麻烦透顶的事。

打开后盖虽然上面有标识:24V、220V但多数仪表工不敢接线,怕接错了承担责任,导致担误试机,这也是当下最为突出的不会接线的根本原因所在!接线真的这么难吗?难在不会!会在不难!下面针对焦点问题,瑞凌仪表汇总电磁流量计正确接线方式。

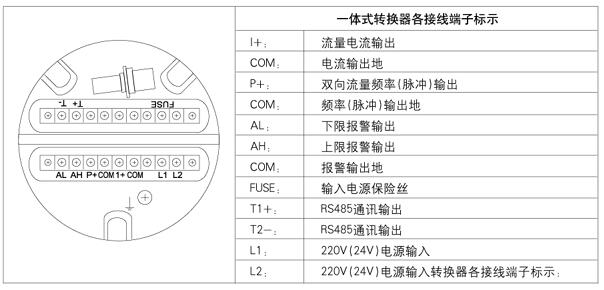

一体式电磁流量计正确接线图1所示

一体式电磁流量计正确接线图
一体化电磁流量计的接线注意事项:

①分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成,转换器和外部的连接同一体型电磁流量计。

②信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

③信号电缆和其他动力电源电缆必须严格分开,不能敷设在同一根管子内,不能平行敷设,不能绞合在一起,应分别单独穿在钢管内。

④励磁电缆可选用YZ中型橡套电缆,其长度与信号电缆一样

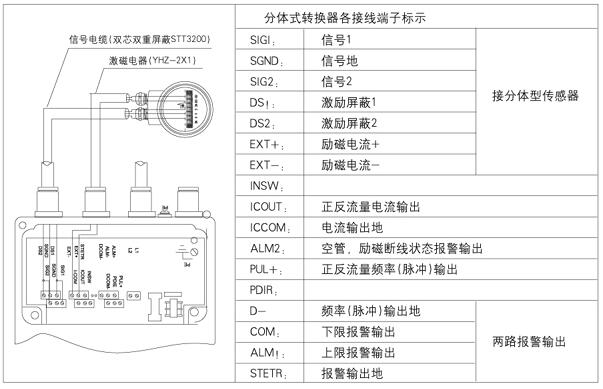

分体式电磁流量计正确接线图2所示

分体式电磁流量计正确接线图

分体式电磁流量计接线前需要安装注意事项

⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

⑵ 打开壳盖前,须保证设备断电至少10min。壳盖的打开须由专业工程师或技术人员进行。

⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

⑷ 转换器电路板组件中包含敏感部件,可能会被静电损坏。小心操作以免直接接触电子部件或电路板上的电路图案,必要时需采取相应的防静电措施。

现场接线对策建议

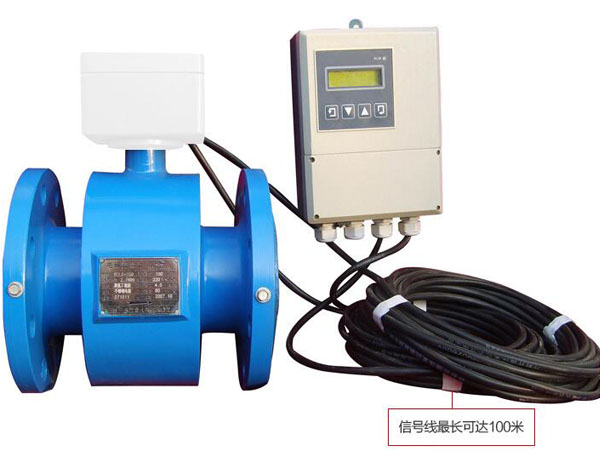

1、采用分体式安装,连接的信号电缆采用定制的专用电缆线,电缆线越短越好,因为信号线越长信号会有摔减,标配信号线是10米图3所示。

现场接线对策建议

2、励磁电缆可选用中型橡套电缆,其长度和信号电缆一样;

3、信号电缆必须与其它电源电缆严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞合在一起,应分别单独穿在钢管内;

4、信号电缆和励磁电缆尽可能短,不能 将多余的电缆卷一起,应将多余的电缆剪掉,并重新焊好接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

接线误区:

有的仪表工接线随便接这是一个人为操作的失责误区,造成的后果是:电磁流量计接线电源是24V接220V没有事,如果是220V接到24V,高电压接低电压会造成表头有损伤。

电磁流量计接地导线


电磁流量计接地导线必须不传导任何干扰的电压,因此其它电气设备不应该连接到相同的接地线上,仪表出厂时,转换器的输出部分已经设置好接地线。只要按照要求接地就可,因为其传感器与金属管道相连,金属管道内的介质与大地已有了良好的电气连接,这样的传感器可不再加装地线,如果对接地有了更高的要求或是周围工作环境有较强电磁干扰时,也可以独自设置地线。

电磁流量计的接地方法有很多种,四氟衬里的传感器可将接地环用螺钉固定在法兰上,可以保护内衬不受到损伤,有的还可以接在传感器脖颈法兰上用导线将其与大地连接。

注意事项:

1.电磁流量计在塑料管道上有绝缘涂料、油漆的管道上安装的时候,传感器的两端应该安装接地线,让管内的被测介质与大地短路,具有零电位,否则电磁流量计是无法正常工作的。

2.电磁流量计接地环应选用不锈钢材质。

3.接地点应当是一个独立的接受点,不应与其它设备的接地连接在一起,接地的电阻应小于10Ω。
