电磁流量计安装规范


文章日期:2019-07-30|阅读数:


身为仪表人的读者们想必在很多场合都见到过电磁流量计,正确的安装方式对流量计来说十分重要,今天小编为大家介绍电磁流量计安装规范


电磁流量计安装规范

电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

A、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;

B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到电磁场的干扰;

C、传感器与管道连接时应保证满管运行,最好垂直安装;

D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地,接地极应单独设置,接地电阻应小于10欧姆,不能接到电气或公共接地网上;

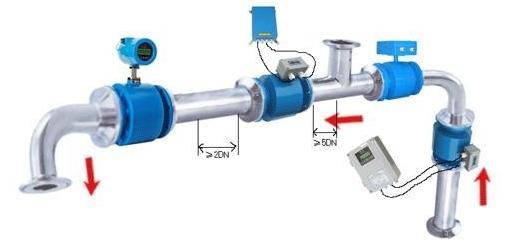

E、要求有前5倍后3倍管道直径的直管段。

详解如下

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

流量计可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。

传感器不能安装在管道的最高位置,这个位置容易积聚气泡。

确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。

如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。

电磁流量计的常规直管段要求是前10D后5D,在有弯管、阀门的情况分别有不同的要求。

如何根据电磁流量计特点选择正确的安装方位

电磁流量计的安装方位大致分为垂直安装和水平安装两种,合适的方位可有效避免气体积累和测量管内部的残渣积存。

1.垂直安装:此种方位对于易自排空管道系统非常适用,而且可省略空管检测电极。

2.水平安装:需要确保测量电极平面保持水平,从而防止携带的气泡产生的电极短时绝缘。特别需要留意空管检测功能只有在测量装置是水平安装和变送器外壳保持向上时才能正确工作。若振动剧烈,则需要把传感器与变送器分开安装。

3.关于基座和支撑,如果公称直径为DN≥350,必须在可忍受足够负载的基座上安装变送器。不能利用外框承受传感器的重量,这样这会使得外框变形从而破坏内部励磁线圈。若条件允许,安装传感器时最好避开阀门,三通,弯头等组件。

4.确保进口和出口直管段入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置,以保证测量精度。

5.传感器及介质需有同一电势来保证测量精度和避免电极地腐蚀破坏。同电势通过在传感器内装地参考电极保证。若介质在无衬里接地地金属管中流动,它可通过连接到变送器外壳而满足接地要求。分离型地接地同上。若不能确定介质地正确接地与否,则应安装接地环。

电磁流量计对直管段的要求:

电磁流量计必须水平安装在管道上(管道倾斜在50以内),安装时流量计轴威力巴流量计线应与管道轴线同心,流向要一致。

电磁流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。

电磁流量计对配管的要求:

流量计安装点的上下游配管的内径与流量计内径相同。

电磁流量计对旁通管的要求:

为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。

电磁流量计对外部环境的要求:

流量计最好安装在室内,必须要安装在室外时, 热工宝典一定要采用防晒、防雨.防雷措施,以免影响使用寿命。
