金属转子流量计精度


文章日期:2019-08-06|阅读数:


为了保证金属转子流量计正常工作并达到要求的金属转子流量计精度,一般应注意以下几点:

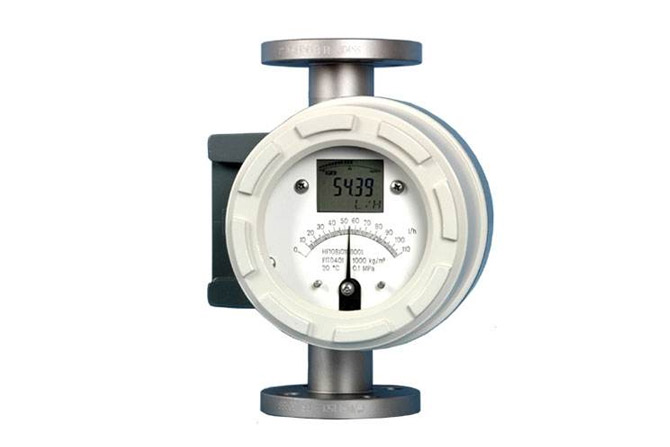

金属转子流量计精度

1.金属转子流量计必须垂直安装在无振动的管道上,流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°,为了方便检修和更换流量计,清洗测量管道,安装在工艺管线上的金属管浮子流量计应加旁路和旁路阀。

2.金属管浮子流量计入口处应有5倍管径以上长度的直管段。出口应有250mm直管段。

3.如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器。

4.当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。

5.需采取隔热保护措施时,如果被测介质的温度高于220℃或流体温度过低易发生结晶时。应选用夹套型,以便进行冷却或保温。

6.管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行

7.金属管浮子流量计故障一般都发生在装置刚刚启动时,由于管道吹洗不干净,而发生浮子被固体颗粒卡住现象,此时指示器的指针停在一位置不动。这时首先应关闭流量计两边的阀门,然后拆下上法兰,取出浮子进行清洗,再重新装好。注意紧固上法兰螺母要平衡拧紧,并垫好垫圈。

8.工艺管线的法兰必须与流量计的法兰同轴并且相互平行,为了避免由于管道引起的流量计变形。适当地管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。

9.安装周围至少10cm处,由于仪表是通过磁耦合传递信号的所以为了保证仪表的性能,不允许有铁磁性物质存在。特定压力下校准的如果气体在仪表的出口直接排放到大气,测量气体的仪表。将会在浮子处产生气压降,并引起数据失真。如果是这样的工况条件,应在仪表的出口安装一个阀门。

10.要特别小心。由于在不均匀压力的作用下,安装PTFE衬里的仪表时。PTFE会变形,所以法兰螺母均匀拧紧对称。

金属管转子流量计精度的因素有哪些

影响浮子流量计准确度的原因大致可归纳为以下几种。

1.锥管、浮子的加工准确度

金属转子流量计是通过检定流量计浮子的高度,再通过磁耦合原理显示到面板上的刻度,因此锥形管锥度的均匀性要影响到准确度。当锥管的均匀性不良时,增加实标点数能提高准确度。

2.流量系数

金属转子流量计流量系数是从实验中测量得出来的的,因此具有当然实验误差。C—Re曲线的准确度对浮子流量计的准确度影响甚大。特别是低雷诺数时,或当测量处层流与紊流间的过渡区间时,对准确度有一定的影响,这时最好是采用实流检定。

3.标准器的准确度

计量标准器本身所具有的不确定度,在量传检定时影响流量计刻度的准确性。

4.物理条件

使用现场的流体密度、粘度、温度、压力的测量也将对流量计的测量准确度产生影响,特别是气体流量测量场合、高粘度液体由于温度变化导致粘度变化影响测量准确度是显而易见的。浮子的重心过高、偏心等因素会导致工作时产生左右摇摆,浮子原地偏轴心的急速旋转都将影响测量准确度(这时流量时示往往是偏大,即浮子摇晃使流通面积变小)。

5.安装垂直度

金属转子流量计如果安装不正,就会引入误差。

7.人为误差

由熟练人员进行检定,可将误差控制在最小限度之内。例如用皂膜管检定流量计,计时秒表和皂膜管容积的准确度都经过校准,但人员的判断能力将影响流量计的示值。

6.气泡、附着物的影晌

在有气泡进入的部分,影响测量是明显的。在小流量的场合,尤其是在浮子和锥管上附着气泡时,影响浮力,也影响流通面积,这时应特别加以注意。

金属转子流量计的注意事项

金属转子流量计是基于浮子位置测量的一种变面积流量仪表。在安装和使用过程中的注意事项如下:

1.耐高温,可达450℃金属转子流量计,金属管浮子流量计,威力巴流量计。

2.适宜小口径低流速气体、液体及蒸汽流量的测量。

3.磁耦合原理无泄漏耐高压。

4.受一定粘度影响,不宜测量高粘度介质。

5.当流量超过100m3/h水流量时,压损大。

6.多用于过程控制用仪表,最好精度1%,一般为1.5%,量程比10:1。

7.本安防爆、隔爆型全有,适合危险场合。

8.最适宜的安装方式为下进上出垂直安装。

9.有就地指针型、电池型、二线制型、220V交流供电型等多种形式可供选择。

10.测量高温低温(-30℃以下)介质时,最好采用夹套型。<BR>11.不适宜测量密度变化大的介质。

12.不适宜测量脉动介质流量(如计量泵出口)。

13.对于气体本表无温压补偿,需另行考虑。

14.对于多台仪表密集安装或碳钢工艺管道经过仪表附近时,要与仪表保持100mm以上的距离,避免磁场干扰。

15.对于含有大量铁磁性颗粒介质流量测量时,要在仪表前加装磁过滤器,并定时进行吹扫。

16.若选用隔爆场合使用仪表,要选用圆壳M4指示器。

17.金属管浮子流量计对直管段的要求不高,一般为前5D后250mm即可。

18.流量计高低报警一般为集电极开路OC门方式,需外加继电器进行电流放大,也可选继电器输出型,触点容量为1A@30VDC或0.25A@250VAC金属转子流量计的应用越来越广泛。
