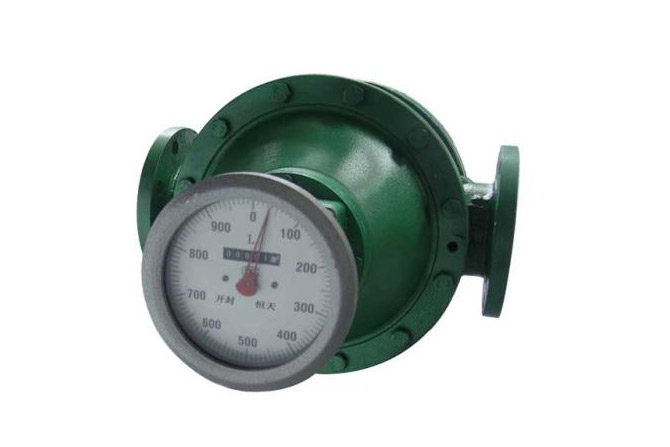

椭圆齿轮流量计优缺点


文章日期:2019-08-07|阅读数:


椭圆齿轮流量计适用于测各种粘稠性液体,重油、聚乙烯醇、树脂等粘度较高介质的流量测量,那么椭圆齿轮流量计优缺点有哪些?

椭圆齿轮流量计优缺点

椭圆齿轮流量计优点

1、椭圆齿轮流量计是直读式仪表,无需外部能源,可直接获得累计总量,清晰明了,操作简便。

2、受测量介质的黏度等物理性质、流动状态的影响小,特别适用于浆状、高黏度液体计量,对低黏度流体也适用,还可测量其他流量计不易测量的脉动流量,适用面广,范围度宽。

3、流量测量与流体的流动状态无关。即椭圆齿轮流量计在旋转流和管道阻流件流速场畸变时对计量精确度没有影响,没有前置直管段要求。这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

4、范围度宽。一般为10:1到5:1,特殊的可达30:1或更大。

5、椭圆齿轮流量计计量精度高,基本误差一般为±0.5%R,特殊的可达±0.2%R或更高。通常在昂贵介质或需要精确计量的场合使用。

6、安装要求不高,流动状态变化对测量精确度影响小,故对流量计前后的直管段无严格要求。

椭圆齿轮流量计缺点

1、椭圆齿轮流量计一般不适用于高低温场合。由于高温下零件热膨胀、变形,低温下材质变脆等问题,目前可使用温度范围大致在-30~+160℃,压力最高为10MPa。

2、被测介质种类、介质工况(温度、压力)、口径局限性较大,适应范围窄。

3、椭圆齿轮流量计安全性差,如检测活动件卡死,流体就无法通过,断流管系就不能应用。但有些结构设计在壳体内置一旁路,当检测活动元件卡死,流体可从旁路通过。

4、只适用洁净单相流体,含有颗粒、脏污物时上游需装过滤器,既增加压损,又增加维护工作;如测量含有气体的液体必须装设气体分离器。如果被测液体介质中夹杂有气体时,也会引起测量误。

5、椭圆齿轮流量计结构复杂,体积大,笨重,尤其较大口径椭圆齿轮流量计体积庞大,故一般只适用于中小口径。

6、椭圆齿轮流量计在测量过程中会给流动带来脉动,较大口径仪表还会产生噪声,甚至是管道产生振动。

7、椭圆齿轮流量计安全性差,如检测活动件卡死,流体就无法通过,断流管系就不能应用。

8、椭圆齿轮流量计结构复杂,体积大,笨重,尤其大口径容积式流量计体积庞大,故一般只适用于中小口径。与其他几类通用流量计(如差压式、浮子式、电磁式)相比,容积式流量计的被测介质种类、介质工况(温度、压力)、口径局限性较大。

椭圆齿轮流量计的特点

流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘度越大,泄漏误差越小,对测量越有利。

椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。

椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。

按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过

小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一个允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
