分体式电磁流量计如何接线


文章日期:2019-08-14|阅读数:

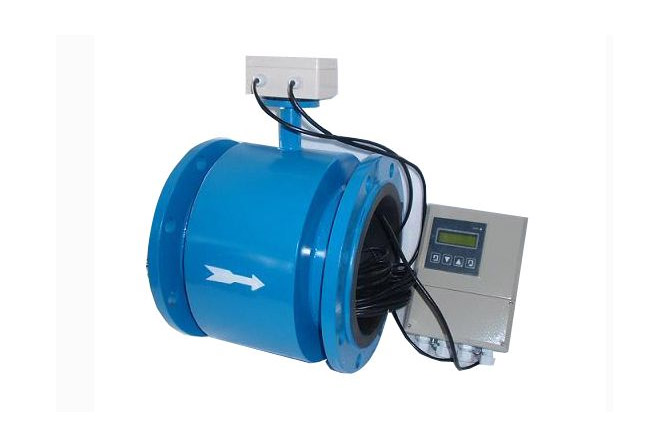

分体式电磁流量计如何接线?分体式电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。安装过程中如何正确接线,是安装过程中的重要环节。

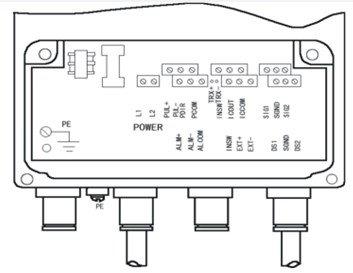

分体式电磁流量计如何接线

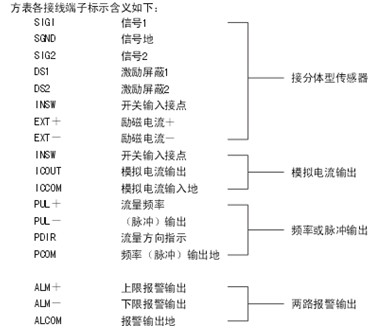

分体式电磁流量计接线时应注意以下几点:

1.连接电源电缆和信号电线两端要包有圆形的接线片。

2.当备有防水密封塞和接头、防水塞时,应将防水密封塞拧紧,以保证盒子内不渗水。

3.为保证传感器接线盒内的绝缘性,防止由于潮湿引起的绝缘性不好,下雨天不要在室外连接电缆。

4.建议使用导线管,导线管采用厚且坚固的钢管道或柔性金属管道均可。

5.所有的电源电缆和非4蕊24V DC的信号电缆必须套以钢的导线管。

分体式电磁流量计接线前需要安装注意事项

⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

⑵ 打开壳盖前,须保证设备断电至少10min。壳盖的打开须由专业工程师或技术人员进行。

⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

⑷ 转换器电路板组件中包含敏感部件,可能会被静电损坏。小心操作以免直接接触电子部件或电路板上的电路图案,必要时需采取相应的防静电措施。

分体式电磁流量计的安装

分体式电磁流量计适当的维护空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维护的方便,需要留有适当的空间。为了观测、接线和维护的方便,仪表安装应距地面有一定的高度,以便于清洗、安装。

1、因为分体式电磁流量计中的信号是非常微弱的,所以很容易导致外界的信号干扰,在安装过程中电磁流量计的周围因尽量的避免安装其他的供电设备(如:大型机电、强开关电源设备);

2、尽量避免安装在高温环境或有辐射的环境,如果无法避免,应采取隔热隔辐射措施;

3、尽量避免分体式电磁流量计安装在有腐蚀的气体环境,如果无法避免,应采取通风措施,改善安装环境;

4、尽量避免分体式电磁流量计安装在强震动的管道上,如果无法避免,应在流量计上下游2D的直管段距离,采用管道加固处理来加强管道抗震性;

5、尽量将分体式电磁流量计安装在室内,如果因条件限制需要安装在室外,应注意做好防水措施,在仪表的电气接口出尽量将电缆弯成U型,避免水顺着电缆线进入到放大器内;

6、对于分体式电磁流量计的安装环境,尽量预留一定的空间,以便后期的维护处理;
