安装质量流量计应注意什么


文章日期:2019-08-23|阅读数:


质量流量计测量系统采用科里奥利原理,不仅能直接测量和显示被测介质的温度和密度,还可显示被测介质的质量流量,那么安装质量流量计应注意什么

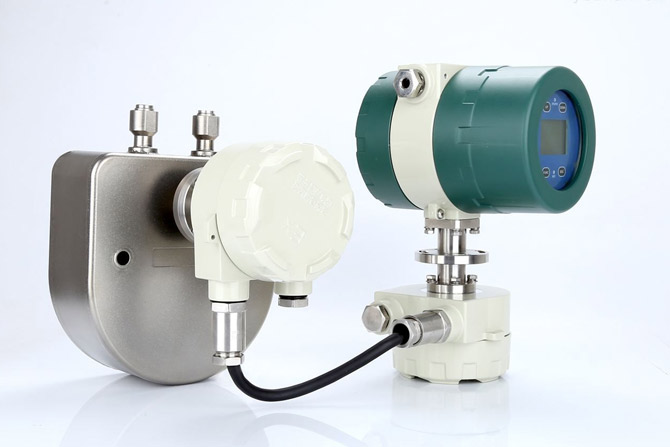

安装质量流量计应注意什么

一、质量流量计的安装注意事项

1.安装地点的选择:应避免电磁干扰。传感器及变送器的安装地点应尽量远离强电磁场,如大功率马达、变压设施、变频设备等。

2.正式安装流量计之前,请勿将流量计进、出口的保护套除去,以防杂物进入流量计。

3.安装时应注意流量计外壳上的流向标志。虽然质量流量可双向测量,但最好依流向标志安装,以防组态时出错。

4.质量流量计上、下游一般无直管段要求。

5.工艺管道的中心应对齐(用眼观察无明显偏离)。不能在安装时用流量计硬行拉直上、下游工艺管道,以避免损坏流量计。流量计上、下游工艺管道近法兰处应有牢固支撑及夹持以防止震动影响测量精度。焊接时注意勿让电流经过表体,即靶线与焊线在传感器同侧。

6.流量计上、下游应装有手动截止阀以方便调零、维护及确护流量计不工作时可处于满管状态。

7.在测量易汽化介质时,流量计下游最好装有压力表,以观察在线压力,用以控制适当的背压,防止汽化。若在流量计中发生汽化将影响测量精度,甚至影响流量计正常工作。

8.一般建议:测量液体流量时,流量计向下安装,安装在工艺管道的相对低点位置。

9.测量气体流量时流量计朝上安装。测量浆液状介质时一般采用旗式(竖式)安装(但如流量计外形为三角形的如CMF025,CMF050等,一般采用向上安装)。

10.接线:电源线,流量计信号线及输出信号线应走各自独立的管线以防止互相干扰。输出信号线最好选用带屏蔽的绞合线。传感器与变送器之间的最远距离为300米,接线完成后应盖紧接线盒盖,并密封穿线孔以防止潮气进入影响测量。

11.如介质为常温易凝物,需采取保温措施.注意要将传感器接线盒置于保温层外。

二、质量流量计安装时注意事项

除以上几点要着重考虑之外,还应遵循下列原则:

1.流量计设计旁路,前后都有截止阀,方便标零流量计的管线上总是有控制阀,控制阀应装在流量计下游,以避免由阀门产生任何流速分布扰动和气穴,从而影响测量精度。条件允许的话为流量计设计配备一个旁通路线,就可以在工艺管道线不断流的情况下,对流量计进行离线检定或修理。零点漂移是科氏力式质量流量计在实际运行中经常遇到的问题。尤其是在小流量测量时,零点漂移对测量准确度的影响较为严重。定期进行零点检查和调整是非常必要的。零点检查至少每三个月进行一次。

2.测量液体介质选择较低安装位置当用科氏力式质量流量计测量液体介质,特别是易汽化的液体或含有少量气体的液体介质时,应把流量传感器安装在管道的较低处,而不要将传感器安装在管道的最高处,以防止夹杂的气体在测量管中聚集而导致测量误差。此外,有条件的话,还应考虑流量计安装、日常维护及拆卸的方便。譬如,不要将传感器装得太高,也不要装在周围管线多而复杂的地方。这些做法,都会为流量计的安装和日常维护提供方便。

3.“无应力”的措施“无应力”安装是科氏力式质量流量计传感器安装必须遵守的前提,也是与其他流量传感器安装的最大区别。笔者在改型安装时就进行了提前预制管道。我们可以利用工艺连接件面到面的准确尺寸,首先把要安装的传感器与配置的上、下游管线 (各有一段适当的长度即可)同轴对准并连接好,同时注意保持连接件的受力均匀,再安装好上、下游截止阀及其外配管 (各有一小段即可),将这些作为一个整体预先连接好,然后整体吊装与工艺主管线相焊接。

4.接地措施可靠流量计必须良好接地以便保证其正常运行。特别是当工艺管线接地不良时,应考虑传感器直接电气接地。连接传感器与变送器的信号电缆,在强电磁干扰区必须屏蔽且两端接地,笔者所在的空分装置就使用了这种方法。但在防爆的危险区域时,只能一端接地,具体在哪端接地,应按说明书中有关要求确定。

三、使用中注意事项

1.设计时要针对具体情况选用合适的流量计,特别要对流体性质了解清楚,如流量、温度、压力、密度、黏度等,根据这些情况选用合适仪表。另外要使用质量信誉较好公司天辰博锐的产品,确保应用良好。必须熟悉设计标准;刚开始我们由于不熟悉设计标准,在设计过程中把质量流量计(测量介质液化气的)设计在调节阀后,造成了在低流量情况下调节阀基本全关,使质量流量计前后压差过小,流过流量计的介质过少或中断,从而使流量计不能正常计量,造成计量误差;最后的解决办法是:在预先知道装置压降到一定程度下,适当调整流量计下游阀门开度,确保流量计两端有一个足够计量的压差,保证质量流量计连续计量,以避免计量误差。

2.质量流量计应用的成功与否,与安装有直接关系。除正常安装要求外,要特别注意减少振动影响,对来自管线及现场环境的振动要尽量设法避免,可以采取如加固定墩等办法来克服振动干扰。

3.仪表投用时要严格按照出厂校验单的数据对仪表进行初始化,这也是保证测量准确的前提。

4.仪表使用过程中在使用条件下有必要进行准确的零点标定。质量流量计属于在线使用的高度测量仪表,零点的漂移对测量结果有影响,长期使用时一定要定期进行标定。重点是对零点进行在线标定,仪表投运后进行了两次标定,从结果上看都存在零点漂移问题,其漂移量虽然不影响其实际度,但也造成了一定计量误差。对此定期在线标定零点应纳入质量流量计的管理范围,也应引起各使用单位的重视。不同产品零点稳定度不同。

5.一定要避免超过使用仪表范围的情况发生,这会引起仪表测量度的下降,严重时会导致仪表损坏。例如由于超过仪表使用温度范围的蒸汽扫线等操作,将会使检测线圈损坏而使仪表无法再使用。

6.要求对其精心维护,对现场的振动及使用条件进行经常检查等,以保证度及仪表的安全。

7.防止人为断电和拆线。采取断电和拆信号线的办法使流量计短时间不计量,从而造成计量纠纷。
