氧气用什么流量计


文章日期:2019-08-23|阅读数:


氧气用什么流量计?氧气的流量计算可以选择的仪器很多,涡街流量计、管道式热式气体质量流量计以及涡轮流量计都可以,下面华云仪表为大家详细介绍氧气流量计。

氧气用什么流量计

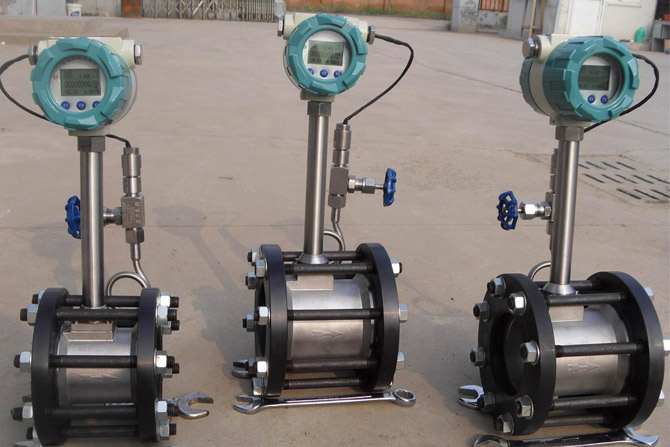

一、涡街流量计

涡街流量计正确选型才能保证涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。

1、精密功能检查

精度等级和功能根据测量要求和使用场合选择仪表精度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡街流量计。

2、可测量的介质

测量介质流速、仪表量程与口径 测量一般的介质时,涡街流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。

3、涡街流量变送器的选择

在饱和蒸汽测量中采用VA型压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。

4、压力补偿压力变送器的选择

由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于管道饱和蒸汽压力在0.3-0.7MPa范围,压力变送器的量程选择1MPa即可。

5、.显示仪表选择

显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累积流量积算功能。

二、管道式热式气体质量流量计

热式气体质量流量计按安装方式分为:插入式和管段式。

插入式

插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径:DN80~6000mm。

管段式

管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径:DN15~2000mm。

传感器材质为不锈钢,管道材质为碳钢或不锈钢。

三、涡轮流量计

1、精度等级。气体涡轮流量计传感器的精度等级一般都比较高,通常情况下精度越高对现场的使用环境越敏感。从经济效益上面来说,不要一味追求高的精度等级。

2、气体密度。气体密度的稳定性对涡轮流量传感器的计量准确度影响很大,对于经常变化密度的场合,还需对流量系数采取修正的方式的处理,尤其对于低流量区域。

3、流量范围。气体涡轮流量计传感器流量范围的选择直接影响着它的精确度和使用年限,它还决定着流量传感器口径的选择。

4、压力损失。压力损失越小,气体在流动过程中的能量消耗就越小,这样可以节约能源、降低输送成本,提高利用率。

5、结构形式。内部结构最好选用反推式涡轮流量传感器,因为该结构在一定流量范围内可使叶轮处于浮游状态,轴向不存在接触点,无端面摩擦和磨损,可延长轴承的使用寿命。
