涡轮流量计的工作原理以及四种仪表类型!


文章日期:2020-08-26|阅读数:


  江苏华云仪表有限公司是国内重点测控工程成套单位,专业从事流量仪表,液位仪表,数显控制仪表研发生产企业,产品技术源于德国美国,按照国际标准设计生产出了气体,液体计量专用仪表。产品广泛应用于石油、化工、环保、冶金、电力、交通、食品、医药、军工、科研等各种行业的贸易结算和计量 。那么就让小编来告诉你涡轮流量计的工作原理以及四种仪表类型!

  一、涡轮流量计的工作原理

  传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。

  二、涡轮流量计的仪表类型

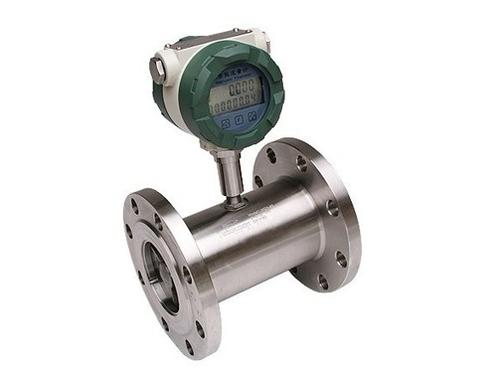

  A、现场显示型

  本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。 累计流量:八位数字,瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输 出:外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。

  B、脉冲输出型

  工作电压:+12VDC或+24VDC两种(客户定货前选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅 值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完 后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽线。红线接正电 源,白线为脉冲输出和其它显示仪或设备连接,屏蔽线接地。

  C、4~20mA输出型

  工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺 纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。

  D、分体远传显示型

  工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接。

  如果想了解更多涡轮流量计相关资料,请关注江苏华云仪表有限公司咨询中心


      江苏华云仪表有限公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争,竭诚与各界朋友,新老客户诚信合作,共创煌。
