椭圆齿轮流量计原理应用场合


文章日期:2019-08-16|阅读数:


椭圆齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量,接下来华云仪表为大家整理椭圆齿轮流量计原理应用场合

一、椭圆齿轮流量计的工作原理

LY-LC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。

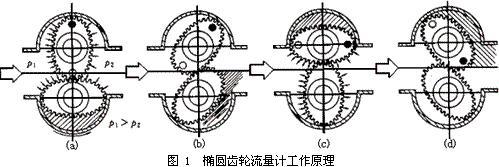

椭圆齿轮流量计的工作原理

在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动,把轮1和壳体间的半月形容积内的介质排至出口,并带动轮2作逆时针方向转动,这时1为主动轮,2为从动轮,在(b)上所示为中间位置,1和2均为主动轮。

而在(c)上所示位置,P1和P2作用在1轮上的合力矩为零,作用在2轮上的合力矩使2轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时2为主动轮,1为从动轮,与(a)上所示情况刚好相反.如此往复循环,轮1和轮2互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。

显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过椭圆齿轮流星计的体积流量Q为:

Q=4nυ0

式中:

n——椭圆齿轮的旋转频率(转/秒);

υ0——半月形部分的容积(贝。)

这样,在椭圆齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。

二、椭圆齿轮流量计应用事项

椭圆齿轮流量计是用来测量液体流量的精密仪表,系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。

产品选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。

对于不同的测量介质(酸、碱、有机液、油品、食品等),流量计可以选用不同的材料(铸钢、不锈钢和316)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的系列流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。

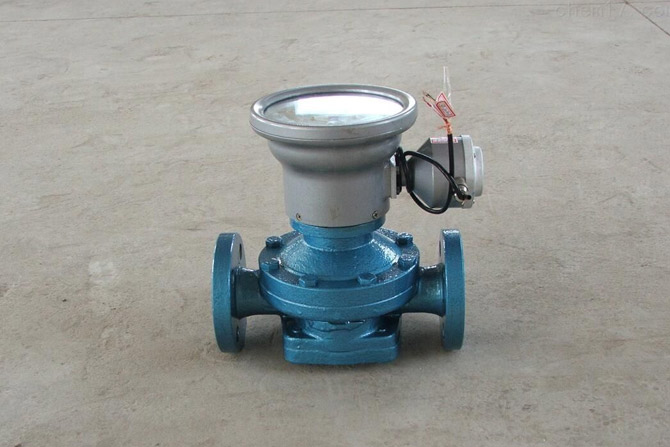

椭圆齿轮流量计应用事项

椭圆齿轮流量计应用事项:

1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。

2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。

3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。

4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。

5、椭圆齿轮流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180o或90o

6、严禁用水测试流量计。

7、启动或停止时,启闭阀门应缓慢,防止突然冲击,并应防止倒流。

8、流量计进行检修时,不得将后盖拆卸,以免重装时产生精度变化而影响以便准确度。

三、椭圆齿轮流量计的优点和缺点

优点

(1)计量室保持一定体积,很少受紊流及脉动流量的影响,因此计量精确度高。一般测量精确度可达0.5%R,特殊测量精确度可达0.2%R。通常在昂贵介质或需精确计量的场合使用。(椭圆齿轮流量计)

(2)受测量介质的黏度等物理性质、流动状态的影响小,特别适用于奖状、高黏度液体计量,对低黏度流体也适用,还可测量其他流量计不易测量的脉动流量,适用面广,范围度宽。

(3)结构简单可靠,并且使用寿命长。

(4)耐高温高压。

(5)安装要求不高,流动状态变化对测量精确度影响小,故对流量计前后的直管段无严格要求。

(6)容易做到就地指示和远传。

缺点

(1)椭圆齿轮流量计结构复杂,体积大,笨重,尤其大口径容积式流量计体积庞大,故一般只适用于中小口径。与其他几类通用流量计(如差压式、浮子式、电磁式)相比,容积式流量计的被测介质种类、介质工况(温度、压力)、口径局限性较大。

(2)由于高温下零件热膨胀、变形,低温下材质变脆等问题,容积式流量计一般不适用于高低温场合。目前可使用温度范围大致在-30~160℃,压力最高为10Mpa。

(3)大部分容积式流量计仪表只适用洁净单相流体,含有颗粒、脏污物时上游需装过滤器,既增加压损,又增加维护工作;如测量含有气体的液体必须装设气体分离器。
