差压式流量计结构


文章日期:2019-08-16|阅读数:


差压式流量计有节流装置、引压导管、三阀组、差压变送器和二次仪表组成,下面华云仪表给大家介绍差压式流量计结构

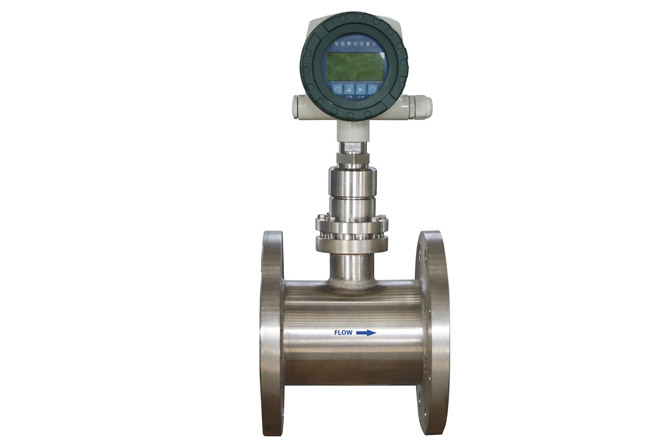

差压式流量计结构

一、差压式流量计结构

1. 节流装置

节流装置由节流和取压装置构成。标准节流件有三种类型,即:孔板、喷嘴、文丘利管。其中流体流过孔板所产生的压力损失最大,且孔板具有制造简单、适用性广、使用寿命长等特点,工业生产中广泛采用标准孔板,精度可达±0.5-±1%,公称为50-1200mm.

取压装置有两个取压口,一个是上游取压口,一个是下流取压口,上流取压口引出流体的正压力,下游取压口引出流体的负压力。

2. 差压变送器

差压变送器是差压式流量计中的重要组成部分,它将节流装置的差压信号转变成电流信号,以便于二次仪表处理和运算。早期使用的差压式流量中DDZ-II(输出0-10mA)和DDZ-IIDDZ-III(输出4-20mA)型,其准确度均为±0.5%,基本能满足工业计量的要求。

3. 显示仪表

显示仪表将差压变送器产生的标准电流信号及其它装置产生的补偿信号进行开方并积算,显示瞬间流量、累计流量及其它流量。对于压力、温度波动范围较大的测量介质,如过热蒸汽等,必须进行温度、压力补偿,对于饱和蒸汽,应进行压力(或温度)补偿。

常用的显示仪表有电磁计数式的开方积算器和智能数显式的流量积算仪。智能流量积算仪是采用单片为处理机组成快速修正系统,能与差压、压力、温度变送器或与热电偶、热电阻配合,对被测介质由于压力、温度偏离设计引起的流量测量误差及累计积算等,通过软件实现自动补偿和积算,从而提高测量精度及可靠性。

二、差压式流量计的分类

按产生差压的作用原理分类:

1.节流式依据流体通过节流件使部分压力能转变为动能以产生差压的原理工作,其检测件称之为节流装置,是DPF的主要品种。

2.动压头式依据动压转变为静压的原理工作,如均速管流量计。

3.水力阻力式依据流体阻力产生的压差原理工作,检测件为毛细管束,叉称层流流量计,一般用于微小流量测量。

4.离心式依据弯曲管或环状管产生离心力原理形成的压差工作,如弯管流量计,环形管流量计等。

5.动压增益式依据动压放大原理工作,如皮托.文丘里管。

6.射流式依据流体射流撞击产生原理工作,如射流式差压流量计。

三、三种流量计特点分析

1.标准孔板作为标准节流装置的一种,现在被广泛使用,占整个流量计总数的7O以上,它可测量全部单相流体,包括液体、气体、蒸汽以及部分混相流体。孔板凭借其价格低廉、结构简单、无须标定、安全可靠、使用期限长等优势,至今尚无任何一类流量计可与之比拟。

2.均速管流量计是通过测管道中直径(圆管)或长与宽(矩形管)上几点的流速来推算流量的一种插入式流量仪表,基于管道内介质的平均流速,进而计算流量。均速管对管道内的流体特性影响小,加工工艺简单,可以双向测量。但对直管段要求较高,输出差压小,测量精度较低。由于均速管属于非节流式流量计,所以压损很小,运行成本很低。

3.平衡流量计对传统节流装置进行了很大的改进,将节流原理由边缘节流改为平衡节流。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,当流体穿过圆盘的函数孔时,流体将被平衡调整,涡流被最小化,形成近似理想流体,通过标准取压装置,可获得稳定的差压信号,根据伯努利方程计算出流量。

这种流量计的测量精度是传统节流装置的5~10倍,流动噪声降低到传统节流装置的1/15,永久压力损失约为1/3,压力恢复快,最小直管段可以小于0.5D,没有活动的部件,安装和使用非常方便简单,可省去大直管段,大大减少流体运行所消耗的能量,是一种具有广阔应用前景的节能仪表。
