磁浮翻板式液位计的应用范围原理及效果


文章日期:2017-10-24|阅读数:


    我厂自投产以来,一直采用钢法兰平板水位表观测汽包的水位。该水位表存在易漏、易堵、寿命低及清晰度差等问题,给使用和维修带来很多不便。为此,我厂工程技术人员经调查研究后决定用磁浮翻板式液位计替代钢法兰平板水位表,取得了较好的效果。


  1、磁浮翻板式液位计的工作原理:

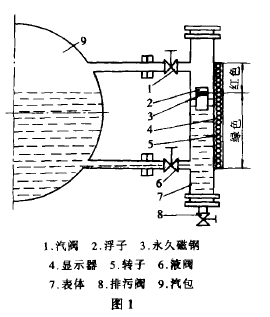

  磁浮翻板式液位计(辽宁铁岭光学仪器仪表厂制造)的结构示意见图1。表体7内装有浮子2,浮子内装有磁钢3,表体7外部的显示器4内装有转子5,每个转子的半周为红色,另半周为绿色。当汽包内无液体时,可用一小块磁钢将转子全部翻转成红色,汽包内充人液体后,打开汽阀1和液阀6,浮子2即随液位上升,从而带动磁钢下方的转子旋转半周(浮子内磁钢的磁场力只能使转子旋转半周),即由红色翻转成绿色;当液位下降时,浮子随之下降,并使磁钢上方的绿色转子翻转为红色。显示器内红绿分界线就是汽包内液体的实际液位。另外,每隔9个转子即高度100mm装有一个黄色转子,以便计算液位高度。

  2、应用范围及效果:
    磁浮翻板式液位计适用于各种液体储藏分离罐,加热器吗、水箱及锅炉等容器,***高工资压力32mp,力可达32MPa,工作温度可达350°C。由于其表体由不锈钢制造,因此具有较好的防腐性能。磁浮翻板式液位计具有使用寿命长、维护检修少、易于观测等优点,经济效益显著。
图1
