超声波热量表/水表
适用介质: 水
不适用介质: 气体
产品简介: 超声波冷热量表为智能型热量计量装置，实现对冷、热量的计量。该产品具有外型美观、安装方便、计量准确、运行稳定等特点。符合CJ128-2007标准及JJG225-2001标准检定规程。应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。超声波水表是基于传播速度差法超声测量而研制的，通过传感器向流体发射超声信号，在其受到流体流动影响之后再接收此超声信号并将检测结果用于流量测量的计量器具。该仪表集测量、积算、显示于一体，采用微功耗技术，可实现小流量0.006m'/h的准确测量，同时仪表具有体积小、稳定性好、抗干扰能力强等特点。超声测流技术，可实现多角度安装，仪表测量不受影响，管道压力损失降到低。
- 工作原理
- 产品特点
- 技术参数
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所雲的时间完全相同(可实际测量零流量的技术)，液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：
其中：
0为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D 为管道内径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup -Tdown
1、高精度测量，线性度优于0.5%，重复性精度优于0.2%，测量精度优于士1%
2、探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
3、测量范围大，选用不同型号的传感器，可以实现口径DN15-DN6000mm管道流量的测量。
4、支持中文或英文菜单。不同版本的流量计，可支持中文或英文菜单，方便快捷。
5、可靠性强，采用低电压，多脉冲发射电路测量精度，使用寿命以及可靠性大幅提高。
6、抗干扰能力强，采用双平衡信号差分发射，接受电路，有效抵御变频器，电视塔，高压线等强干扰源。
7、强大的记忆能力，自动记忆前64日，前64月，前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流
量计的工作状态是否正常。
8、内置远程通信模块，可制各种通信协议。(METER-BUS协议，MODBUS协议，富士拓展协议，简易水表协议)
9、RS232/RS485输出，4-20MA脉冲输出。

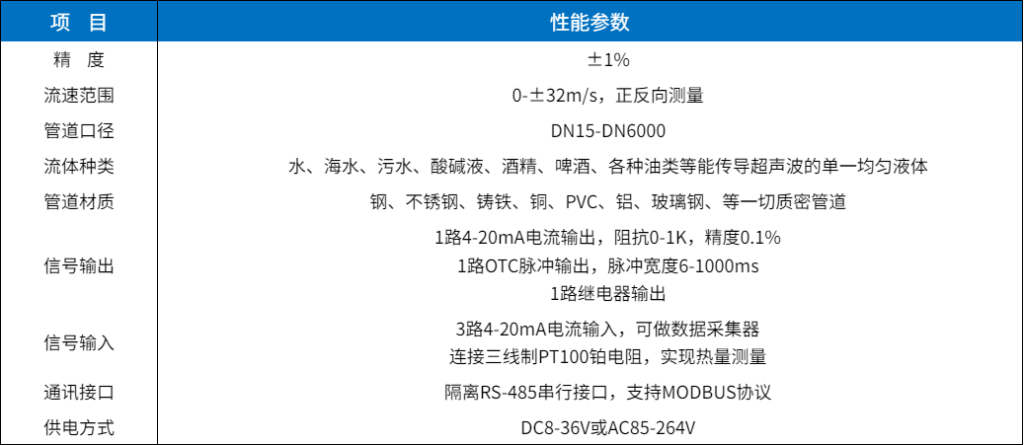

1、基础参数

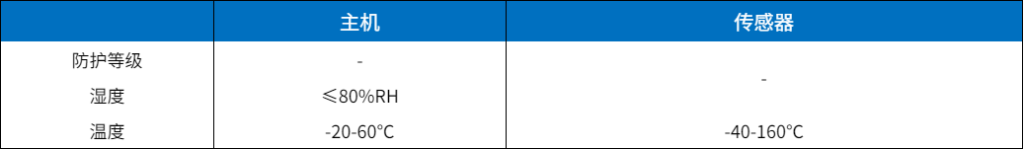

2、工作环境

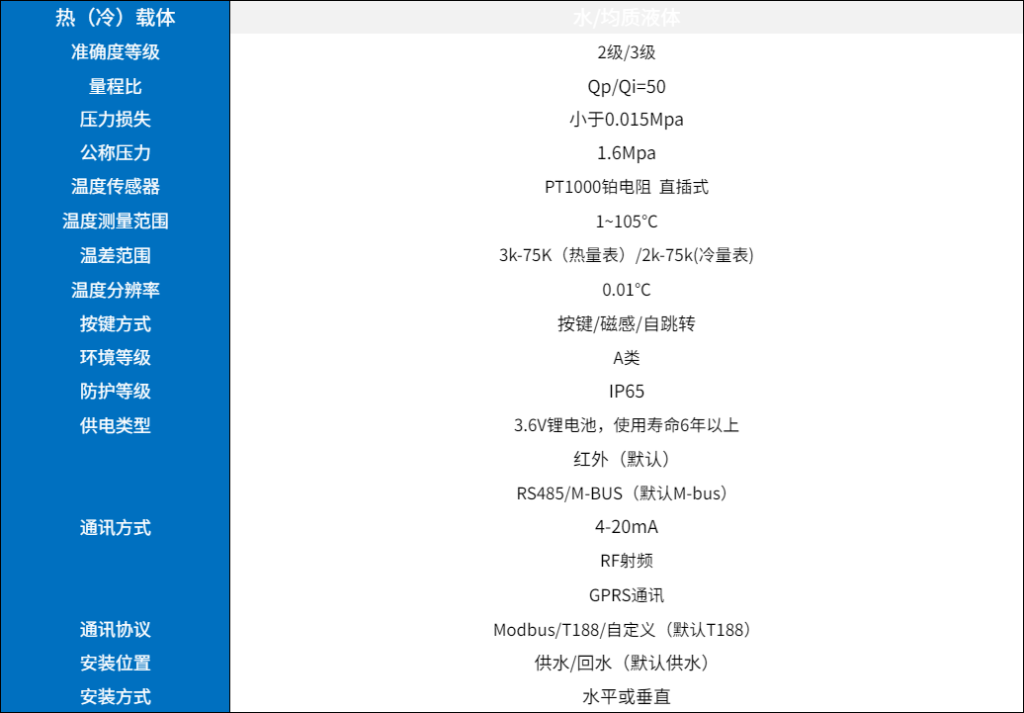

3、户用超声波热量表

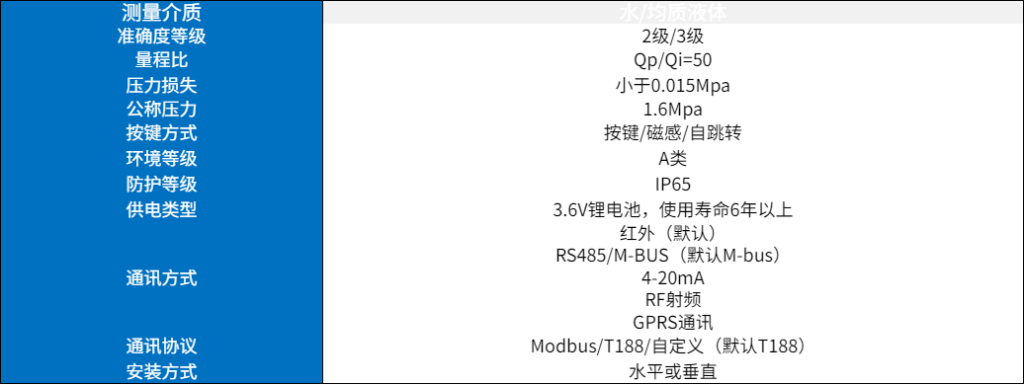

4、户用超声波水表
