智能气体腰轮（罗茨）流量计
- 工作原理
- 产品特点
- 技术参数

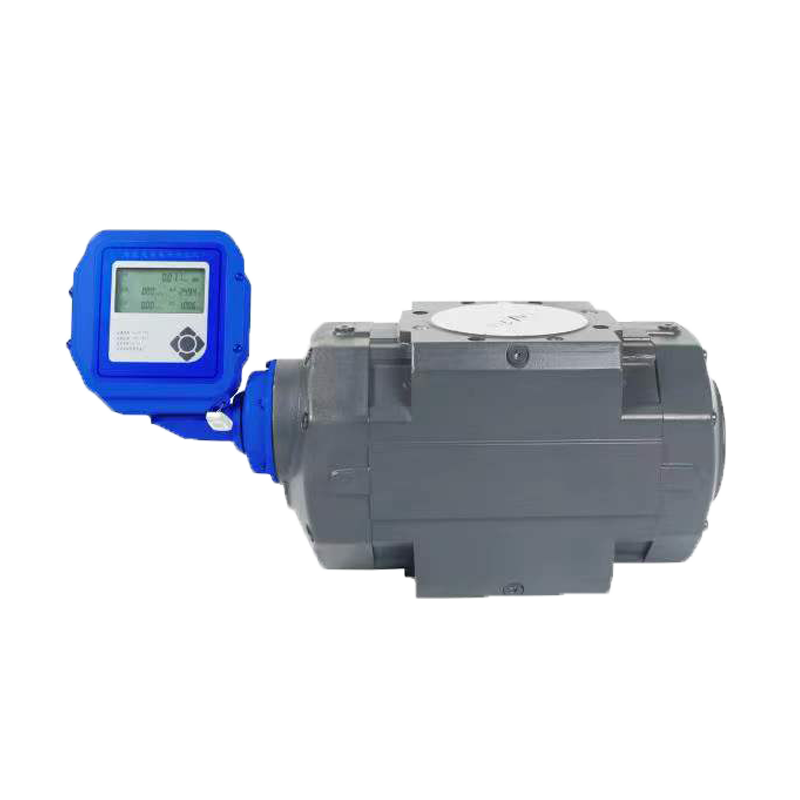

流量计由5个部分组成：流量传感器、压力传感器、温度传感器、气体腰轮流量计(机械)、智能流量积算仪
智能气体腰轮流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。

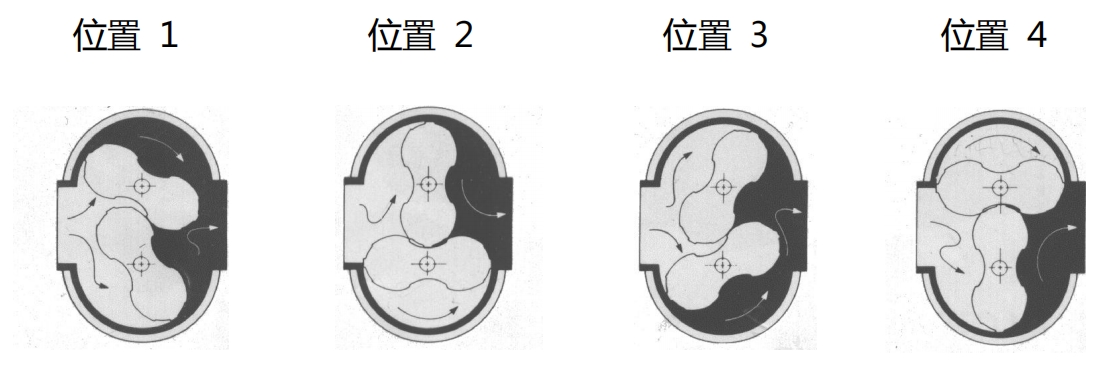

转子间、转子与壳体、转子与墙板间保持工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量积算仪从而显示输出气体的累计体积量。
智能气体腰轮流量计的工作原理图
1、采用先进的微机技术与高性能的集成芯片，整机功能强大，性能优越
2、电路采用表面安装工艺，结构紧凑、抗干扰能力强、可靠性高。
3、集高精度温度、压力、流量传感器和智能体积修正于一体，可检测被测气体的温度、压力和流量，并进行流量自动跟踪补偿和压缩因子修正运算。
4、压力传感器、温度传感器、流量传感器全部内置，使结构更加紧凑。
5、采用先进的微功耗高新技术，整机功耗低，即能凭内置电池长期供电运行，又可由外电源供电运行。
6、按流量频率信号，可将仪表系数分六段自动进行线性修正，从而提高了仪表的使用精度
7、具有故障自诊断和报警功能，可靠度高，采用LCD显示，清晰直观，读数方便。
8、流量计带有脉冲信号输出，也可根据用户需要输出4~20mA标准模拟信号。
9、仪表自带实时数据库，通过RS-485涌讯接口和本厂的专用MODFM配套，可组成电话抄表网络，便干数据的集中采集和实时管理
10、采用先进的微功耗技术，整机功耗低，使用内置电池可运行五年以上。
11、就地显示流量值，并带多种信号输出功能可满足不同现场及系统的需求
12、采用E2PROM数据存储芯片，保存用户参数、厂家参数及一些历史记录。
13、采用高对比度的三行液晶显示器，可显示日期、标准累积流量、标准瞬时流量、介质温度、压力值和电池电压。
14、具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可长久性保存

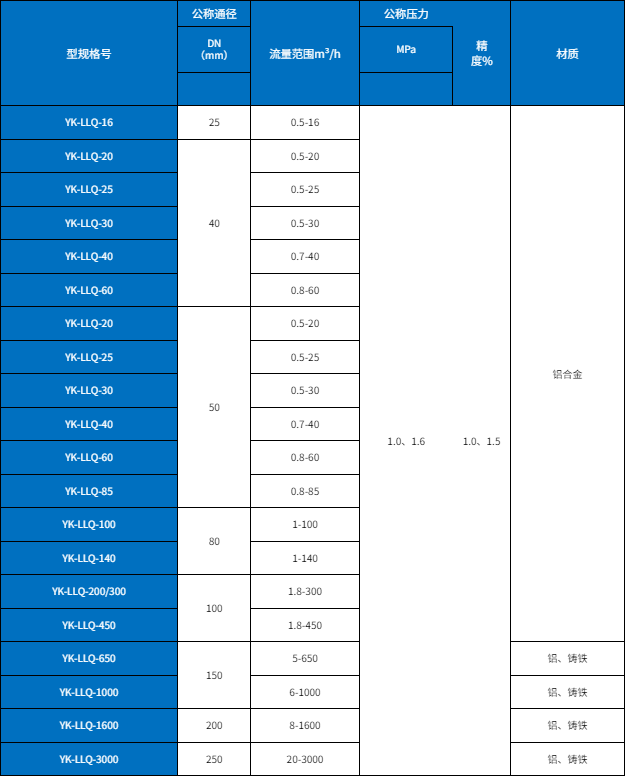

流量计规格、基本参数和性能指标
标准状态条件：P=101.325 kPaT=293.15K
使用条件:
a.环境温度:-25°C~+50°C
b.介质温度:-20°C~+60°C
c.相对湿度:5%~95%
d.大气压力:86KPa~106Kpa
电气性能指标:
工作电源:
a.内电源:1节3VDC锂电池，电池电压在2.0V~3.0V时均可正常工作。当电压低于2.5V时，应更换电池。
b.外电源:士24VDC士15%，纹波≤士5%，适用于4~20mA输出，脉冲输出，RS-485等;
整机功耗:
外电源，<1W内电源，平均功耗≤1mW，可连续工作五年以上。
工况脉冲输出方式
a.工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平>20V，低电平< 1V。该脉冲主要用于对仪表的标
定
b.与标准体积流量成正比的频率信号，经光耦隔离放大输出，高电平>20V，低电平≤ 1V。
c.定标脉冲信号，输出幅度0~3V，输出脉冲宽度500ms。该脉冲主要用于城市燃气计量的IC卡控制装置或其它设备。该信号1m3输出1个脉冲。
4~20mA标准模拟电流输出功能
与标准体积流量成正比，4mA对应0m3/h，20mA对应大标准体积流量(该值可设定)
