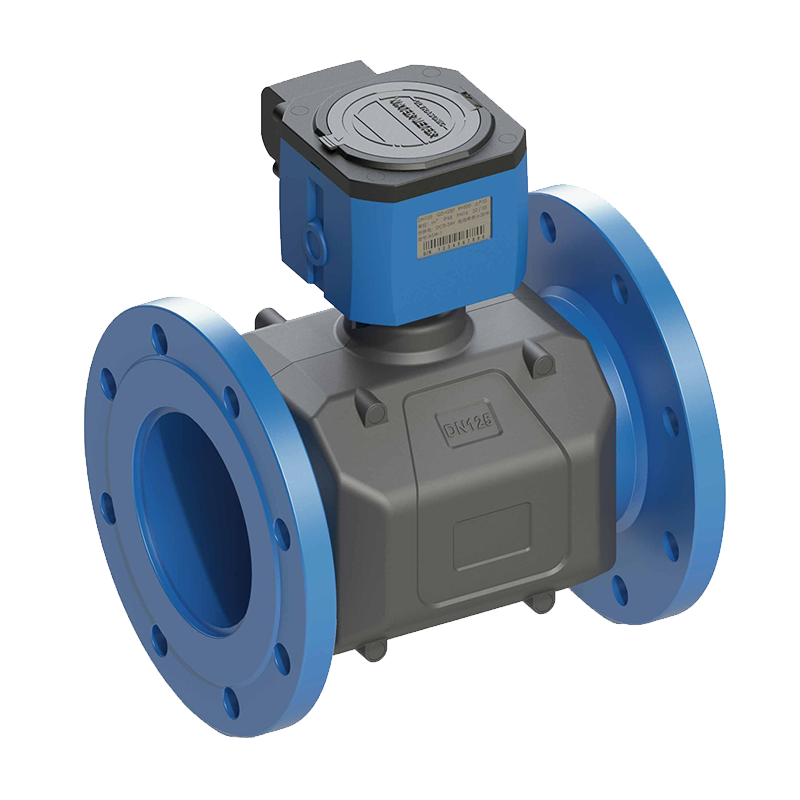

工业超声波水表
适用介质: 水
不适用介质: 气体
产品简介: 超声波水表是依据IS04064-2014、GB/T778-2018 新推出的一款高度集 成的双声道，四声道超声波水表。该系列超声波水表具有高量程比，超低耗电，工作稳定可靠等优点。水表的每一个零部件都具有 IP68 防护等级，可运用于各种恶劣的工作环境，广泛应用于城市供水，水资源管理，农业灌溉，园林绿化，工业生产等行业，是水计量技术的一次重大革新。
- 工作原理
- 技术参数
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所雲的时间完全相同(可实际测量零流量的技术)，液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：
其中：
0为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D 为管道内径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup -Tdown
执行标准：IS04064-2014、GBT778-2018
测量流体：水、污水、海水(其他液体需定制)，并且充满管道
流体温度：0.1-30°C
工作环境：温度: -30-45°℃;湿度100%(RH)
承受压力：1.6MPa，可选2.5MPa。
压力损失：DN15-DN40AP40:>DN50AP10
上游流场敏感度等级：U3
下游流场敏感度等级：DO
气候和机械环境安全等级：C级
电磁兼容性等级：E2级
通信接口：RS485/USART/红外，可选配M-BUS;NB-iot无线传输
输出信号：可选配OCT
供电电源：2节内置锂电池(3.6V,8Ah)/外接DC8-24V直流电源
防护等级：IP68
本地显示：双行显示包括9位累积量，6位瞬时流量，以及各种状态提示符及单位
数据存储：采用铁电存储参数，自动记录前32个月前31日的累积流量
测流周期：测量状态: 1次/秒(可设定)；检定状态:4次/秒
功 耗：标准状态<30uA，长可连续工作20年以上
材 质：测量管体:碳钢(传感器处不锈钢)；传感器: PEEK；防护罩:尼龙+玻纤
