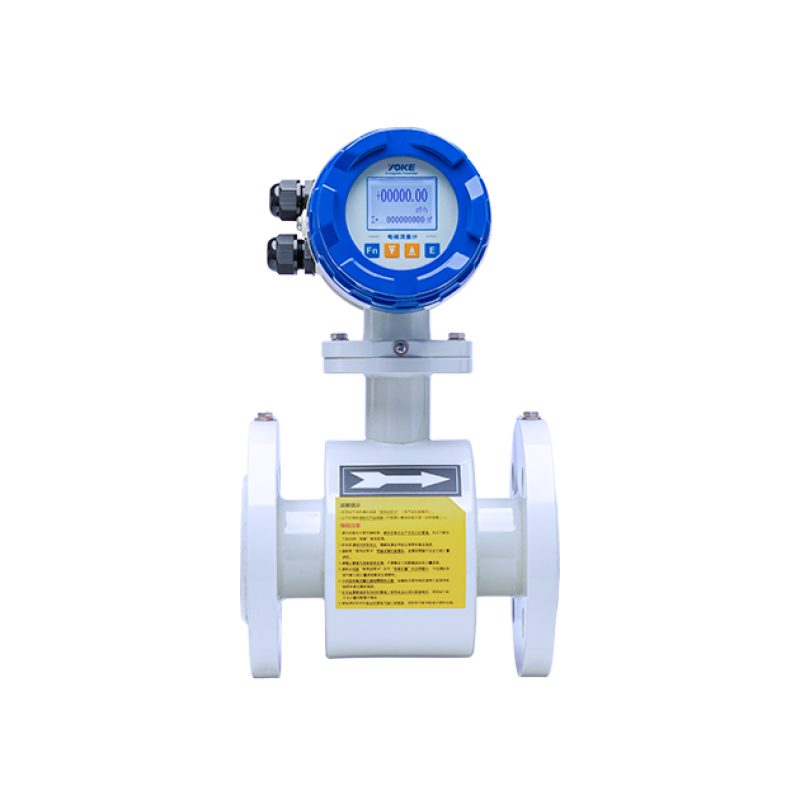

智能电磁流量计
- 工作原理
- 产品特点

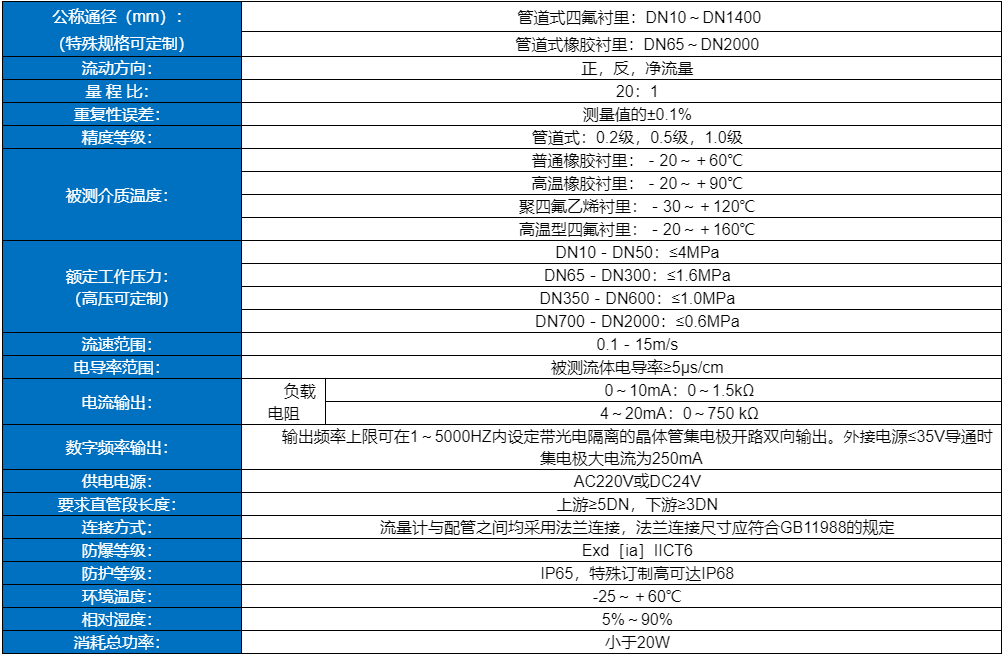

- 技术参数
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。
1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失，对直管段要求较低。
2、低频方波励磁，励磁频率:1/10工频、1/16工频、1/25工频;高频方波励磁，励磁频率:1/2工频(适用于浆液测量)(选配);励磁电流可选定为125mA、187.5mA、250mA:
3、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
4、在现场可根据用户实际需要在线修改量程。
5、高清晰度背光LCD液晶显示，可使直射阳光下或暗室内的读数变得容易。全中文菜单操作，使用方便，操作简单，易学易懂。
6、运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
7、全数字量的处理，抗干扰能力强，测量可靠，精度高。
8、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
9、转换器具有自诊断报警输出、空负载检测报警输出、流量上下限报警输出、批处理控制等功能。
10、高压电磁流量计传感器采用PFA加网衬里技术，耐高压，抗负压，专门应用石油、化工等行业。
11、传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
12、内部有三个积算器总量，可分别记录:正向总量、反向总量、差值总量。
13、掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量;小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制;红外手持操作键盘，远距离非接触操作转换器所有功能。
14、中文、英文显示方式，(可定制其它语言)。
