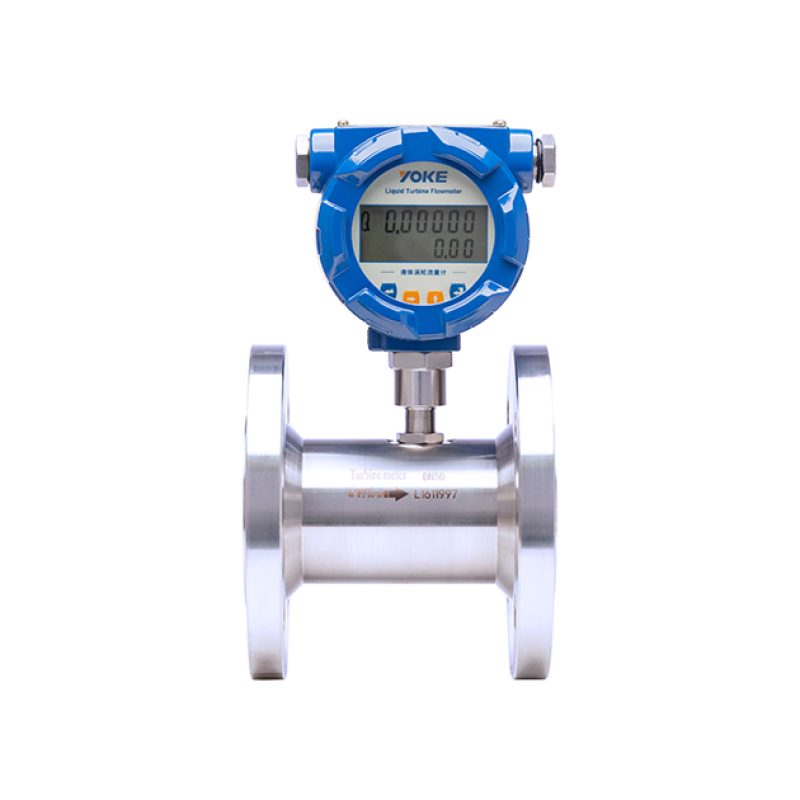

智能液体涡轮流量计
适用介质: 水,油,醇类等无纤维、无颗粒，腐蚀性小，无杂质的液体
不适用介质: 气体、固体
产品简介: YK-LWGY系列涡轮流量计吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于测量封闭管道中腐蚀性较小，且无纤维颗粒等杂质的液体。工作温度下，运动粘度小于5x10-6m2/s的液体可直接使用，对于运动粘度大于5x10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
- 工作原理
- 产品特点

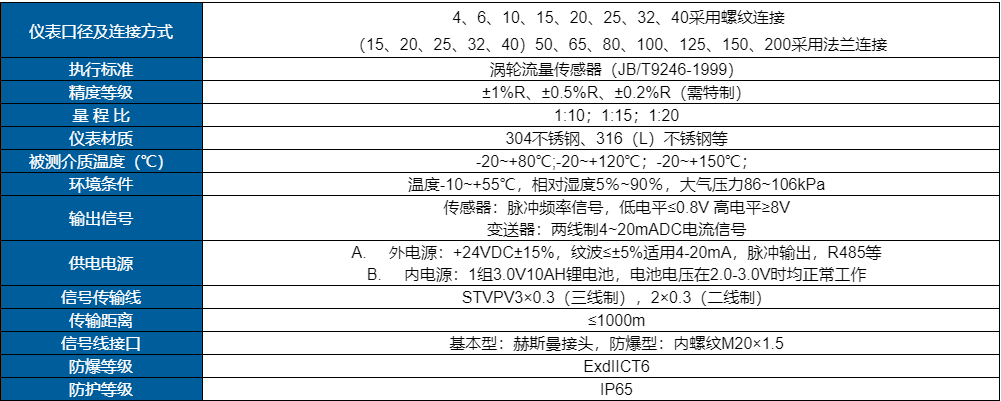

- 技术参数

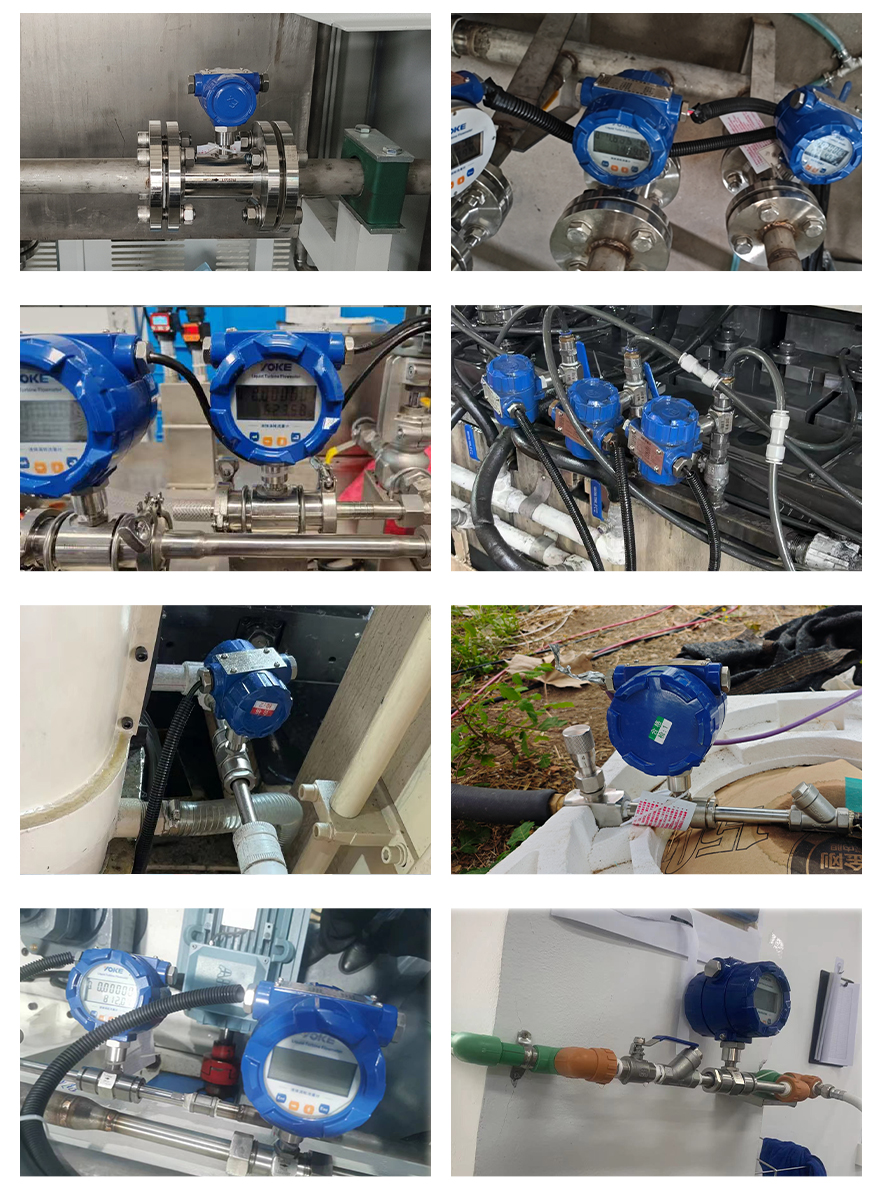

- 应用现场
涡轮流量传感器结构(图1)，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生与转动频率相同的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程为:
qv=f/K (1)
qm=qvp (2)
式中 qv,qm……分别为体积流量，m3/s，质量流量，kg/s;
f……流量计输出信号的频率；
HZ;K……流量计的仪表系数，P/m3。
流量计的系数与流量(或管道雷诺数)的关系曲线，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化，压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止气蚀现象。结构相似的TUE特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
1.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精度，在贸易结算中是常选用的流虽计;
2.高精度，一般可达士1%R、士0.5%R，高精度型可达士0.2%R;
3.输出脉冲频率信号，无零点漂移，抗干扰能力强;
4.可获得很高的频率信号(3~4kHz)，信号分辨力强;
5.范围度宽，中大口径可达1:20，小口径为1:10;
6.结构紧凑轻巧，安装维护方便，流通能力大;
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表;
8.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
