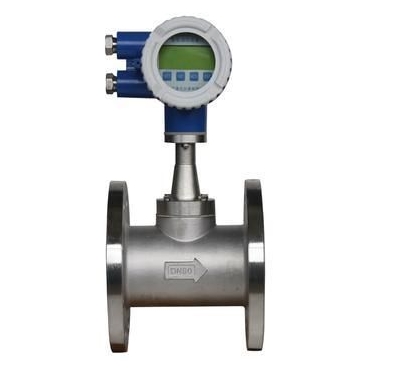

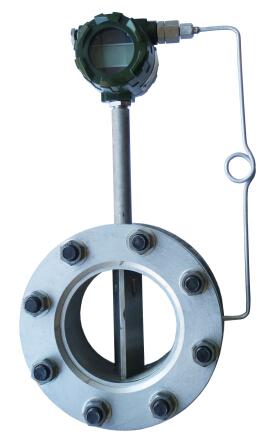

智能涡街流量计

产品价格:

价格
¥ 475.00 ~85800.00
起批量 ≥1

产品规格:

    加工定制 品牌 华云
型号   类型 流体振荡式流量计 测量范围 14-140(m3/h)
精度等级 1.5 公称通径 100(mm) 适用介质 油类
工作压力 0-16(MPa) 工作温度 0-200(℃) 规格 DN100,DN150

智能涡街流量计|厂家价格|规格型号
智能涡街流量计|厂家价格|规格型号

一 概述:
   智能涡街流量计是一种采用压电晶体作为检测元件,输出与流量成正比的标准信号的流量仪表。该仪表可以直接与智能流量积算仪配套使用,也可以与计算机及集散系统配套使用,对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理,其检测涡街的压电晶体不与介质接触,仪表具有结构简单、通用性好和稳定性高的特点.智能涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

二 工作原理
智能涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。
流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体,当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡,即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
f=(sr*V)/d
式中:
f── 柱体侧旋涡分离的频率(Hz);
V── 柱侧流速(m/s);
d── 柱体迎流面宽度(m);
Sr ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。


  智能涡街流量计




                                              图一 圆管内的涡街
三 产品特点
传感器测量探头采用特殊工艺封装,耐高温可达350℃
敏感元件封状在探头体内,检测元件不接触测量介质,使用寿命长
传感器采用补偿设计,提高仪表抗震性
结构简单、无可动件,耐用性高
在规定雷诺数范围内,测量不受介质温度、压力、粘度影响
流量计可应用于防爆场合,安全性好
量程比宽,可达10:1 15:1
通用性强,可测量不洁净的气体、液体
四 技术参数
环境温度: (-40~55)℃ ;
相对湿度: (5~90)% ;
大气压力: (86—106)Kpa
公称通径: (15~1500)mm(大于200mm为插入式结构);
测量介质: 液体、气体、蒸汽;
公称压力: 1.6Mpa 2.5Mpa 4.0Mpa
介质温度: (-40~+350)℃;
精度等级: 0.5级,1.0级1.5级,2.5级;
线性度: ≤±1.5%;
重复性: ≤0.5%,≤1.0% ;
输出信号: 电压脉冲;
(4~20)mA DC(两线制);;
供电电源: 电压脉冲 12V DC或24V DC;
电流型 24V DC
智能电流型 24V DC
智能电池型 3.6V DC
负载电阻: ***大负载电阻不超过350Ω。
本体材质: 304不锈钢
连接方式: (15~300)mm 法兰卡装式结构或法兰联接式结构;
(200~1500)mm 为插入式结构;
保护等级: IP65, IP67 ;
电缆接口: PG10
防爆类型: 本安型; 隔爆型
防爆标志: iaⅡCT6; dIIBT4

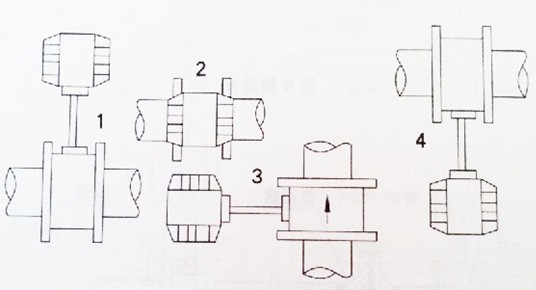

  智能涡街流量计应远离振动源,有振动时在前后直管段2Dn处加支架用橡皮减震。传感器通径圆应与前后直管段内劲圆保持同心。法兰焊接时,密封夹紧时,管内不得有突出部分。流向应与箭头方向一致。(高温时2、3、4位置,常温和低温时1位置,垂直管道时选3位置)见图。
智能涡街流量计管道安装位置

五 工况流量范围 (m3/h)

公称通径DN

(mm)

流量范围 (m3/h)

液体

气体

蒸汽

15

0.4—4

4—30

3.2—18

20

0.7—7

6—40

5—32

25

1—10

11—70

9—60

32

1.5—15

17—150

15—130

40

2—25

24—240

20—200

50

3—45

37—370

32—320

65

5.5—75

65—650

55—540

80

8.5—110

95—950

81—810

100

16—180

150—1500

130—1300

125

25—270

245—2400

200—2000

150

35—350

360—3600

290—2900

200

60—600

600—6000

550—5000

250

90—900

900—9000

800—8000

300

135—1350

1350—13500

1150—11500

350

185—1850

1850—18500

1550—15500

400

240—2400

2400—24000

2100—21000

450

300—3000

3000—30000

2600—26000

500

380—3800

3800—38000

3300—33000

600

550—5500

5500—55000

5100—51000

700

750—7500

7500—75000

7000—70000

800

950—9500

9500—95000

9000—90000

900

1200—12000

12000—137000

11000—110000

1000

1400—1400

14000—140000

13500—135000

1200

2000—20000

20000—200000

19500—195000

1300

2200-22000

22000-220000

21000-210000

1400

2750-27500

27500-275000

27000-270000

1500

3150-31500

31500-315000

31000-310000




导致智能涡街流量计测量误差大的因素:

   我们都知道智能涡街流量计可在-20℃~+250℃的工茁度范围内工作。主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
    但这并不代表使用涡街流量计测量所获得的结果就全部都是无误的,那么有哪些因素会有影响到智能涡街流量计的测量精准度呢?在这里,苏科小编就给大家介绍一下造成涡街流量计测量误差的主要因素有以下几点:智能涡街流量计
可能原因:

  1. 安装直管段不足
  2. 供电电压变化过大
  3. 管道有泄漏情况
  4. 安装不同心或密封垫凸入管内
  5. 传感器与配管不配套
  6. 有两相流或脉动流
  7. 传感器被污染或损伤
  8. 拨号不正确或放大电位器调整不当
  9. 电路出现漂移或传感器受潮
  10. 检定有误差

处理方法:

  1. 重新安装
  2. 改变供电方式
  3. 消除泄漏
  4. 重新安装
  5. 修改工艺管道,检查口径
  6. 消除两相流与脉动流
  7. 更换传感器
  8. 重新调整电路
  9. 更换电路板或更换传感器
  10. 重新检定

涡街流量计是利用卡门涡街原理研制出来的新型流量计产品,它既可以测量液体,也可以被用来测量气体介质。涡街流量计凭借内部无可动部件、稳定性较高,日常维护量相对较小,测量精度高等优点,被广泛的使用于工业生产中的各个领域。并且,涡街流量计有着多种信号输出方式,方便与计算机等控制设备配套使用,实现自动化的工业生产流程。但涡街流量计并不是适用于任何场合的,必须满足其条件才可以使用。本文将挑选几个比较重要的参数为您做详细介绍,帮助您在对涡街流量计进行选型时,可以更加准确。
一、介质(气体、液体)流量范围


型号

口径

流量范围m³/h

液体

气体

饱和蒸汽

SKLU-25

DN25

1~10

25~60

10~85

SKLU-32

DN32

1.5~18

15~150

14~140

SKLU-40

DN40

2.2~27

22.6~150

22~220

SKLU-50

DN50

4~55

35~350

35~350

SKLU-65

DN65

14~200

60~600

60~600

SKLU-80

DN80

9~135

90~900

86~860

SKLU-100

DN100

14~200

140~1400

135~1350

SKLU-125

DN125

12~360

220~2200

210~2100

SKLU-150

DN150

30~450

350~3500

300~3000

SKLU-200

DN200

56~800

550~5500

550~5500

SKLU-250

DN250

45~1500

900~9000

850~8500

SKLU-300

DN300

65~2000

1360~13600

1250~12500

二、安装直管段长度
这个参数相对来也说是比较重要的,因为直管段的长度会直接影响到涡街流量计的测量精度。下面就为大家介绍6种常见管道的长度参数。

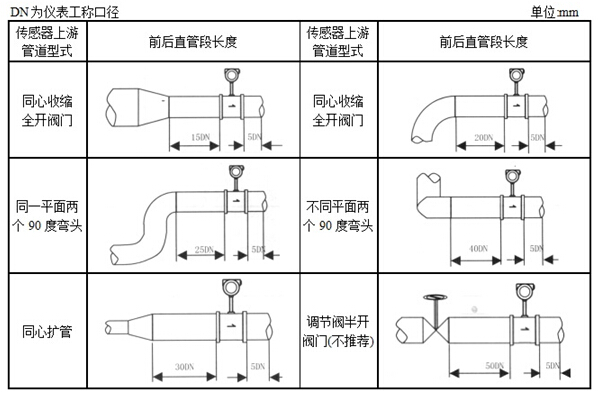

涡街流量计安装直管段长度示意图
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。
2.传感器应水平或垂直安装(液体的流向自下而上)在与其公称通经相应的管道上。
3.传感器上游侧不应设置流量调节阀。
4.如上游直管段长度不能满足上图要求,建议用户在上游侧管道中安装流体整流器。
5.若管道要缩径,其直管段与渐变管的长度应满足上图.
6.传感器不要安装在有强烈振动的管道上,以免影响精度,如传感器在有振动的管道上安装使用时,可采取下面措施来减小振动带来的干扰:
(a)、在传感器上游2D处加装管道 固定支撑点。
(b)、在满足直管段要求的前提下,加装软管过度。
7.传感器(变送器)安装在高温管道上时,传感器(变送器)必须加保温层,防止热辐射对放大器的伤害。
8.涡街流量计附近不得有强烈磁场干扰。
9.涡街流量计必须可靠接地,接地电阻应≤10Ω.
10.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
三、涡街流量计外形尺寸

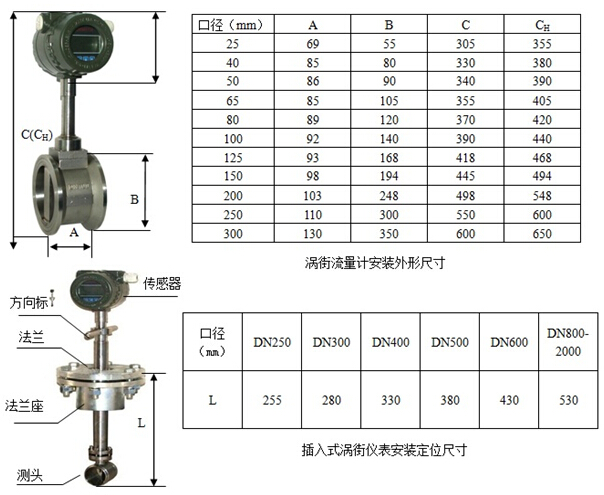

涡街流量计外形尺寸示意图
涡街流量计安装注意事项
1、涡街流量计属于精密仪表,仪表应选择安装在干燥、通风、灰尘少的地方。
2、使用测量蒸汽的仪表,表体、管道一定要加保温,法兰要夹紧,不得有漏气的地方,否则仪表很容易损坏。
3、仪表安装好选择在室内,远离震动及有较强电磁干扰的地方。如在室外,可将表头加以保护。
4、涡街流量计前少要有10-15倍的直管段,后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试。
5、好有一段直管段,在安装前先将两片法兰焊接好,再将仪表装好夹紧,将管道切掉等长直管,然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。
