夹持式涡街流量计
产品价格：
夹持式涡街流量计|厂家价格|规格型号
| 价格 |
¥ 530.00~9760.00
|
| 起批量 | ≥1 台 |
规格参数：
| 加工定制 | 是 | 品牌 | 华云 | 型号 | LUGB-200 |
| 类型 | 流体振荡式流量计 | 测量范围 | 400-4000（m3/h） | 精度等级 | 1.0% |
| 公称通径 | DN200（mm） | 适用介质 | 气体/液体/蒸汽 | 工作压力 | 1.6/2.5/4.0MPa（MPa） |
| 工作温度 | -40-350℃（℃） | 规格 | 流量计定金 |
夹持式涡街流量计|厂家价格|规格型号

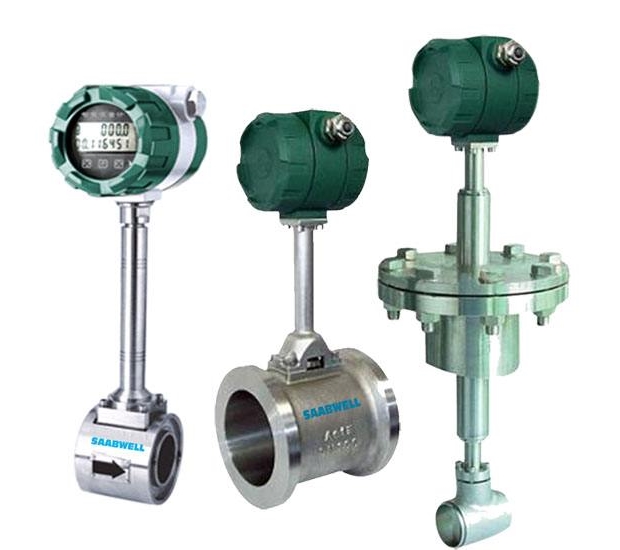

LS-LU夹持式涡街流量计可广泛应用各行业中小口径管道气体、液体、蒸汽流量计量，其表体自带连接法兰，在与管道连接时，将流量计法兰与管道法兰相连接，再用螺栓紧固即可。其特点是结构简单，安装方便。
- 产品信息
- 名称：LUGB智能涡街流量计
- 品牌：求信牌
- 精度：0.5%（液体），1.0%（气体）
- 材质：SUS304不锈钢/SUS316L不锈钢
- 输出：脉冲/电流/RS485/Hart
- 防爆：ExiaIICt6
- 结构：一体型/分体型/一体温压补偿型/分体温压补偿型
- 连接：法兰连接/法兰卡装
- 产品特点
-
外观表面：不锈钢精车加工
显示表头：防爆表壳设计
测量探头：一体化压电晶体封装
供电电源：内置高能3.6V锂电池/24V直流外供电
智能设计：动态频率跟踪切除干扰
检测完善：100%通过压力泄露测试
产品特点：
◆可测量蒸汽、气体、液体的体积流量和质量流量。
◆可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)。
◆采用消扰电路和抗振传感头，涡街流量计使仪表具有一定抗环境振动性能。
◆压力损失小，量程范围宽，范围度达10－40倍。
◆无机械运动部件，长期稳定，结构简单便于安装和维护。
◆可测介质温度达+350℃(+450℃)。
主要技术参数：
1、测量介质：液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽)；
2、测量可能范围：雷诺数为5×103～7×106
3、正常测量范围：雷诺数为2×104～7×106
4、测量流速范围：液体0.5～7m/s 气体4～35mm/s 蒸汽7～70m/s
5、被测流体温度：-40℃～+300℃
6、被测流体温度：1.6、4、25MPa
7、准确度：1级、1.5级、0.5级(通过非线性修整方可达到0.5级)；
8、重复性：指示值的0.2%；
9、表体材料：ICr18Ni9Ti；
10、压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s)
11、环境温度：-20℃～+55℃(特殊要求定货说明)
12、环境湿度：≤90%RH
13、大气压力：86-106KPa
14、外供电源：3.6～224VDC
15、内供电源：3～4.5VVDDC
16、工作电源：80/A
17、工作电压：2.7～3.6v
18、工作频率：0.1～3000H
19、信号远传距离：100mm
20、信号输出：脉冲输出(外供电源)电流输出4～20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。
1、测量介质：液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽)；
2、测量可能范围：雷诺数为5×103～7×106
3、正常测量范围：雷诺数为2×104～7×106
4、测量流速范围：液体0.5～7m/s 气体4～35mm/s 蒸汽7～70m/s
5、被测流体温度：-40℃～+300℃
6、被测流体温度：1.6、4、25MPa
7、准确度：1级、1.5级、0.5级(通过非线性修整方可达到0.5级)；
8、重复性：指示值的0.2%；
9、表体材料：ICr18Ni9Ti；
10、压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s)
11、环境温度：-20℃～+55℃(特殊要求定货说明)
12、环境湿度：≤90%RH
13、大气压力：86-106KPa
14、外供电源：3.6～224VDC
15、内供电源：3～4.5VVDDC
16、工作电源：80/A
17、工作电压：2.7～3.6v
18、工作频率：0.1～3000H
19、信号远传距离：100mm
20、信号输出：脉冲输出(外供电源)电流输出4～20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。
选型表：
|
型号
|
代码
|
说明 |
|
XY-LU
|
|
涡街流量计 |
|
形式
|
G
|
满管式 |
|
C
|
插入式 | |
|
连接形式
|
1
|
法兰卡装式(实惠型，只可满管式)
|
|
2
|
法兰连接式(温压补偿式涡街必选，只可满管式)
|
|
|
3
|
表体断流拆装式(只可插入式)
|
|
|
4
|
表体不断流拆装式(只可插入式)
|
|
|
测量介质
|
1
|
气体、液体、蒸汽通用(只限智能显示型)
|
|
2
|
液体
|
|
|
3
|
气体
|
|
|
4
|
饱和蒸汽、过热蒸汽
|
|
|
口径
|
□□□
|
口径(参考附表)
|
|
信号输出
|
0
|
无输出
|
|
1
|
电压脉冲输出
|
|
|
2
|
两线制4~20mA输出
|
|
|
介质温度
|
0
|
测量介质温度-40℃~+150℃
|
|
1
|
测量0介质温度-40℃~+280℃(C型250℃)
|
|
|
2
|
测量介质温度-40℃~+350℃(C型不可选)
|
|
|
3
|
测量介质温度-40℃~+420℃(只限传感头不断流拆卸型)
|
|
|
形式方式
|
0
|
现场无显示(无补偿功能)
|
|
1
|
现场显示
|
|
|
精度
|
0
|
1.0级(G型实惠，C型需协议供货)
|
|
1
|
0.5级(仅G型)
|
|
|
2
|
0.2级(仅G型，需协议供货)
|
|
|
3
|
2.5级(C型实惠)
|
|
|
4
|
1.5级(C型需协议供货)
|
|
|
5
|
低流速式(表体内直接缩径，1.5级)
|
|
|
表体形式
|
0
|
表体与放大器不分离
|
|
1
|
表体与放大器分离(小于10m,仅无补偿)
|
|
|
2
|
表体潜水式
|
|
|
供电形式
|
0
|
12VDC供电
|
|
1
|
24VDC供电
|
|
|
2
|
3.6V锂电池供电(限液晶无输出型)
|
|
|
3
|
3.6V锂电池、24VDC供电同时供(限液晶有输出型)
|
|
|
补偿方式
|
0
|
C型
|
|
1
|
无补偿(G型)
|
|
|
2
|
现场显示气体温度、压力补偿(G型)
|
|
|
3
|
现场显示过热蒸汽温度、压力补偿(G型)
|
|
|
4
|
现场显示饱和蒸汽温度、压力补偿(G型)
|
|
|
传感头形式
|
0
|
C型
|
|
1
|
传感头断流拆装式(G型)
|
|
|
2
|
传感头不断流拆装式(G型)
|
|
|
工作压力
|
0
|
G型
|
|
1
|
PN1.6MPa(C型)
|
|
|
2
|
PN2.5MPa(C型，压力等级≥2.5MPa，需协议供货)
|
|
|
通讯形式
|
0
|
无通讯
|
|
2
|
RS232通讯(限智能放大式)
|
|
|
4
|
RS485通讯(限智能放大式)
|
