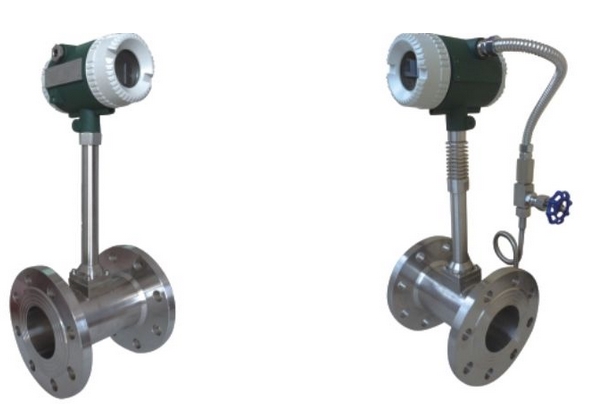

一体化涡街流量计
| 价格 | ¥ 1600.00~8900.00元 |
| 起批量 | ≥1 台 |
规格型号：
| 加工定制 | 是 | 品牌 | 华云 | 型号 | LUGB |
| 类型 | 容积式流量计 | 测量范围 | 0-10000（m3/h） | 精度等级 | 1.5% |
| 公称通径 | DN15-600（mm） | 适用介质 | 气体 | 工作压力 | 4（MPa） |
| 工作温度 | 250（℃） |
一体化涡街流量计|规格参数|厂家价格
可靠性 无可移动部件
电路部分与表体可以分体式安装
***长距离可达30.5米（100英尺）
传感器不接触测量介质
无可阻塞孔
宽量程比 ***大量程比可达80:1
双信号处理技术提高了小流量度
高精度 0.5%读数精度
双信号处理技术提高了抗干扰能力
功能特性
介质类型 蒸汽，气体，液体
***大压力 法兰夹持式 103bar
法兰安装式 参考表34
介质温度 标准-73oC-232oC
可选316oC
下限切除 可设定下限切除频率
上限切除 可设定上限切除频率
电源电压 115VAC,230VAC,24VDC可选
电源频率 50、60HZ
输出 4-20mA阻抗小于600欧
线性范围 雷诺数大于10000
性能特性 0.5%读数
重复性 0.25%读数
量程比 参考表28到表32
响应时间 0.5S
阻尼 1-10S可调整
速度范围 液体0.4-9.15m/s 蒸汽和气体
认证 FM及CSA 1 Div 2 Groups B.C.D.
物理特性
结构材质
漩涡发生体 304SS或316SS
电极 304SS或316SS封装陶瓷
测量管 304SS或316SS
法兰 304SS或316SS
表头壳体 环氧涂层铝
连接和安装
安装位置 垂直，水平，倾斜
直管段要求 上游 20D
下游 5D
补偿温度传感器 下游 3.5D
补偿压力传感器 上游 3.5D
过程连接 法兰夹持
法兰连接标准 ANSI,DIN
电气接口 3/4"FNPT
电子特性
环境温度 -12oC-121oC
变送器 基于微处理器
显示 2*16字符显示
同时显示瞬时流量和累积流量
功能 零点，满量程，上限切除，下限切除，响应时间，采集时间，工程单位，累积器，数据记录，RS232接口输出
信号 4-20mA阻抗小于600
5VTTL脉冲输出
防护等级 NEMA 4X
防爆认证 UL,CSA,FM,CLASS I GROUP B,C,D CLASS II GROUP E,F,G.KEMA/CENELEC EEX D IIB
电源 15-30VDC,115VAC,230VAC(可选）
LS-LUH一体化涡街流量计的详细资料：
一体化涡街流量计是公司科研人员借鉴国外技术工艺结合自己研发生产经验开发出的公司新一代涡街流量计，该流量计内部主要芯片及关键零部件全部采用进口部件．延长使用寿命，保证了仪表的安全性，提高了测量精度．完全可替代同类进口产品．为全面推广产品在国内市场占有率开拓民族品牌声誉，产品硬件质保三年．技术部和销售部２４小时为客户提供技术支持，产品选型咨询，现场工控自动化设计等服务.
一体化涡街流量计产品特点：
.表体中同时集成温压补偿功能，可测量流体的标准体积流量或标准质量流量
.全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积
.全新的数字滤波和修正功能使流量测量更加精准可靠
.电池供电型无需外接电源既可连续工作两年以上
.全新点阵汉字液晶显示，使用操作更方便·国内首创双发生体单接收体结构(带振动补偿)，测量下限得以大大延伸，且有效提高其抗振性能
.有模拟、数字信号输出，可同计算机、DCS等数字系统配套使用
·量程范围大，压力损失小，准确度高
·有抗酸，耐腐、高温、防爆等多种类型
·可用于测量饱和蒸汽，过热蒸汽，各种气体，水及低粘度、低温液体
抗震型：涡街流量计采用设计先进的传感器进行检测从根本上消除了外界振动的影响。
防爆型设计：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。
智能型：现场可以通过手动健、磁棒或手操器修改仪表参数和仪表量程。
精度高：液体≤±0.75%的测量值，气体/蒸气≤±1%的测量值。
显示方式：可显示被测介质的瞬时流量和累计流量。
输出方式：4–20mA电流信号输出/脉冲信号和触点信号。
通讯方式：HART—Protocol通讯协议，HART—Protocol现场总线。
可实现高温400度测量。
接液部分无活动部件，坚固耐用，免维护。可带双传感器。
可实现高温400度/高压250公斤。
一体化涡街流量计选型:
|
代号
|
通径
|
流量范围㎡/h
|
||||||
|
XY-LU-25
|
DN25
|
1~10(液体)
|
7~70(气体)
|
蒸汽流量请查看说明书，DN300以上使用插入式涡街流量计
|
||||
|
XY-LU-32
|
DN32
|
1.5~18(液体)
|
15~150(气体)
|
|||||
|
XY-LU-40
|
DN40
|
2.2~27(液体)
|
22.6~150(气体)
|
|||||
|
XY-LU-50
|
DN50
|
4~55(液体)
|
35~350(气体)
|
|||||
|
XY-LU-80
|
DN80
|
9~135(液体)
|
90~900(气体)
|
|||||
|
XY-LU100
|
DN100
|
14~200(液体)
|
140~1400(气体)
|
|||||
|
XY-LU150
|
DN150
|
32~480(液体)
|
300~3000(气体)
|
|||||
|
XY-LU200
|
DN200
|
56~800(液体)
|
550~5500(气体)
|
|||||
|
代号
|
功能1
|
|||||||
|
N
|
无温压补偿
|
|||||||
|
Y
|
有温压补偿
|
|||||||
|
代号
|
输出型号
|
|||||||
|
F1
|
4-20mA输出(二线制)
|
|||||||
|
F2
|
4-20mA输出(三线制)
|
|||||||
|
F3
|
RS485通讯接口
|
|||||||
|
代号
|
被测介质
|
|||||||
|
J1
|
液体
|
|||||||
|
J2
|
气体
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
代号
|
连接方式
|
|||||||
|
L1
|
法兰卡装式
|
|||||||
|
L2
|
法兰连接式
|
|||||||
|
代号
|
功能2
|
|||||||
|
E1
|
1.0级
|
|||||||
|
E2
|
1.5级
|
|||||||
|
T1
|
常温
|
|||||||
|
T2
|
高温
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
内部3.6V供电
|
|||||||
|
D2
|
DC24V供电
|
|||||||
|
B1
|
不锈钢
|
|||||||
|
B2
|
碳钢
|
|||||||
插入式涡街流量计LUGB-600主要用于工业管道流体介质 的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力 损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零 件，因此可靠性高，维护量小。仪表常数能长期稳定。插入式 仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传 感器，可靠性高，可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机 等数字系统配套使用，是一种比较先进、理想的流量仪表。
实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式L/h=0.281时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以d和Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与体积流量Q成正比而与压力、温度、密度等参数无关。
| 采用标准 | Q/YHC0401-2001 JB/T6807-93 | ||
| 测量介质 | 气体、液体、蒸汽 | ||
| 口径规格 | 法兰卡装式 | 15，25，30，40，50，65，80，100 | |
| 法兰连接式 | 125，150，200 | ||
| 插入式口径规格 | 200～2000 | ||
| 流量测量范围 | 正常测量流速范围 | 液体：0.5～5m/s(可扩展到7m/s)；气体：5～50m/s(可扩展到65m/s) | |
| 正常测量流量范围 | 液体、气体流量测量范围见表1；蒸汽流量范围见表3；插入式流量范围见表4 | ||
| 测量精度 | 法兰卡装式、法兰式为1级、1.5级 | ||
| 插入式为2.5级 | |||
| 被测介质温度 | 常温：-25℃～+100℃，高温：-25℃～+150℃或-25℃～+250℃ | ||
| 工作压力 | 1.6MPa 2.5MPa. 4.0MPa （可按订货要求供应） | ||
| 输出信号（信号线接口为M20×1.5内螺纹） | 脉冲电压输出信号 | 高电平8～10V，低电平0.7～1.3V (防暴型：高电平4～5V低电平0.7~1.3V) | |
| 脉冲占空比约50%，传输距离为100米 | |||
| 标准电流输出信号 | 4～20mA，DC允许外接负载电阻小于600Ω(电源24V)，传输距离为3000米 | ||
| 仪表使用坏境 | 温度：-25℃~+55℃ 湿度：5~90%（RH50℃） | ||
| 材质 | 表体：1C人8Ni9Ti；转换器外壳为铝合金 | ||
| 电源 | 12V DC±10%； 24V DC±10%；3.6V 7.5Ah | ||
| 防爆等级 | 本安型 iaIICT1-T5 | ||
| 防护等级 | IP65 | ||
| 前后直管段要求 | 前段≥15~35DN后段≥10DN | ||
型号选择及说明
| 系列 | LUGB | 涡街变送器基本型号 | ||||||||||
| 连接方式 | -1 | 法兰连接式 | ||||||||||
| -2 | 法兰卡装式 | |||||||||||
| -3 | 插入式 | |||||||||||
| 被测介质 | 2 | 液体 | ||||||||||
| 3 | 气体 | |||||||||||
| 4 | 饱和蒸汽 | |||||||||||
| 4G | 过热蒸汽 | |||||||||||
| 5 | 热水 | |||||||||||
| 被测管道通径标志 | -□□□ | 参见下表 | ||||||||||
| 输出信号 | -0 | 无信号输出 | ||||||||||
| -3 | 三线制脉冲 | |||||||||||
| -4 | 两线制4~20mA | |||||||||||
| 表头指示 | N | 无指示表头 | ||||||||||
| B | 智能数显指示(瞬时、累计量) | |||||||||||
| 配接电源 | X | 12V DC (仅配脉冲输出) | ||||||||||
| Y | 24V DC | |||||||||||
| Z | 电池供电(仅配智能数显表头B) | |||||||||||
| 表体材质 | -C | OCr18Ni12Mo2Ti | ||||||||||
| -D | 1Cr18Ni9Ti | |||||||||||
| 压力等级 | 1 | 1.6MPa(DN≥125) | ||||||||||
| 2 | 2.5MPa(DN65~100) | |||||||||||
| 3 | 4.0MPa(DN25~50) | |||||||||||
| 防爆性能 | -N | 无 | ||||||||||
| -Bi |
本安防爆型 |
|||||||||||
