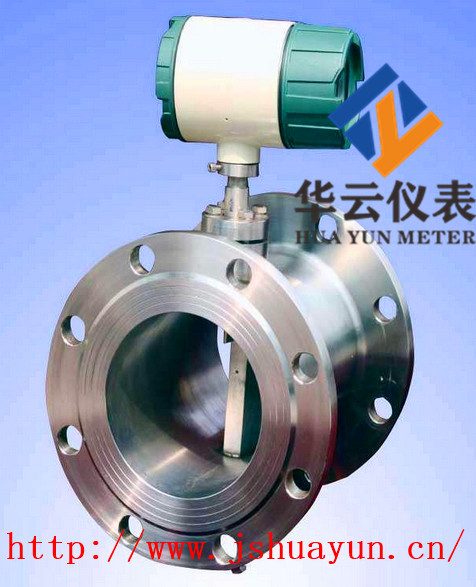

HLLU秸秆气流量计|卡门涡街流量计
HLLU秸秆气流量计涡街流量计是基于卡门涡街原理，通过探头检测出漩涡分离频率计算出流量并在信号变送器中转换成相应的脉冲或电流信号输出。HLLU秸秆气流量计其特点是压力损失小,量程范围大,精度高,HLLU秸秆气流量计在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；无可动机械零件，因此可靠性高,维护量小；仪表参数能长期稳定。
HLLU秸秆气流量计:
HLLU系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；无可动机械零件，因此可靠性高,维护量小；仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作，有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
工作原理
涡街流量计是基于卡门涡街原理，通过探头检测出漩涡分离频率计算出流量并在信号变送器中转换成相应的脉冲或电流信号输出。
主要特点：
•度较高，液体测量精度为±1.0%；气体测量精度为±1.5%
•压损小，约为孔板流量计的1/4，属于节能流量仪表
•安装方式灵活，可水平，垂直和不同角度倾斜安装
•采用消扰电路和抗震动传感头，具有一定抗坏境震动性能
•无可动部件，仪表寿命长
技术参数：
|
仪表型号 |
HLLU-N |
HLLU-A |
HLLU-B |
HLLU- C |
HLLU- D1/D2 |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA或脉冲 |
|
供电电源 |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%和锂电池 |
|
通讯接口 |
无 |
无 |
无 |
可选RS485 |
可选RS485 |
|
精度等级 |
液体：1.0级 |
液体：1.0级 |
液体：1.0级 |
||
|
显示器 |
无 |
有 |
有 |
||
|
仪表材质 |
304SS |
304SS |
304SS |
||
|
防爆等级 |
可选ExiaIICT5或ExdIIBT6 |
可选ExiaIICT5或ExdIIBT6 |
可选ExiaIICT5或ExdIIBT6 |
||
|
防护等级 |
IP65 |
IP65 |
IP65 |
||
|
整机功耗 |
＜1W |
＜1W |
＜1W |
||
|
仪表通经 |
DN15~DN300 |
DN15~DN300 |
DN15~DN300 |
||
|
安装方式 |
法兰夹持或一体化法兰连接 |
法兰夹持或一体化法兰连接 |
法兰夹持或一体化法兰连接 |
||
|
耐压等级 |
可选1.6MPa或2.5MPa |
可选1.6MPa或2.5MPa |
可选1.6MPa或2.5MPa |
||
|
介质温度 |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
||
|
环境温度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
||
流量范围：
|
仪表口径（mm） |
液体测量范围（m3/h） |
气体测量范围(m3/h) |
|
DN15 |
1.2-6.2 |
5-25 |
|
DN20 |
1.5-10 |
8-50 |
|
DN25 |
1.6-16 |
10-70 |
|
DN32 |
1.9-19 |
15-150 |
|
DN40 |
2.5-26 |
22-220 |
|
DN50 |
3.5-38 |
36-320 |
|
DN65 |
6.2-65 |
50-480 |
|
DN80 |
10-100 |
70-640 |
|
DN100 |
15-150 |
130-1100 |
|
DN125 |
25-250 |
200-1700 |
|
DN150 |
36-380 |
280-2240 |
|
DN200 |
62-650 |
580-4960 |
|
DN250 |
140-1400 |
970-8000 |
|
DN300 |
200-2000 |
1380-11000 |
