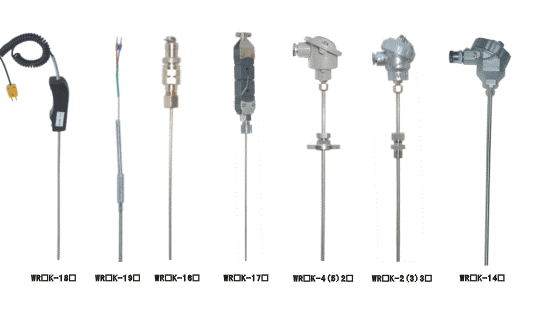

铠装热电偶
一：概述及用途
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
二：工作原理：
铠装热电偶的工作原理是由两种不同成分的导体两端经焊接，形成回路，直接测量端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电式的对应温度值。
铠装热电偶的热电势将随着测量端的温度升高而增长，热电势的大小只和铠装热电偶导体材质以及两端温度有关，和热电极的长度、直径无关。
铠装热电偶的结构是由导体、绝缘氧化模和 l Cr 1 8Ni9Ti 不锈钢保护管多次拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种固定装置组成。
三：铠装热电偶的结构
铠装热电偶的结构，除五部分中的测温元件、绝缘材料、保护套管 三部分构成铠材整体以外， 其余与常规装配热电偶的结构相同 。
铠材（测温元件、绝缘材料、保护套管）：测温元件对热电偶来说就是正负两根热电偶丝，各热电偶丝之 间及其与保护套管之间用氧化镁作绝缘材料； 用金属管保护绝缘材料和测温元件 。铠材工艺使测温元件、绝 缘材料、保护套管三者成为一个不可拆卸的可挠的紧密实体，铠材是制造铠装热电偶的基体材料，铠材不能直接用于测施，必须制作测量端和简易接线端后方可作为基型铠装热电偶使用。
铠装热电偶的工作原理是由两种不同成分的导体两端经焊接，形成回路，直接测量端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电式的对应温度值。
铠装热电偶的热电势将随着测量端的温度升高而增长，热电势的大小只和铠装热电偶导体材质以及两端温度有关，和热电极的长度、直径无关。
铠装热电偶的结构是由导体、绝缘氧化模和 l Cr 1 8Ni9Ti 不锈钢保护管多次拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种固定装置组成。
三：铠装热电偶的结构
铠装热电偶的结构，除五部分中的测温元件、绝缘材料、保护套管 三部分构成铠材整体以外， 其余与常规装配热电偶的结构相同 。
铠材（测温元件、绝缘材料、保护套管）：测温元件对热电偶来说就是正负两根热电偶丝，各热电偶丝之 间及其与保护套管之间用氧化镁作绝缘材料； 用金属管保护绝缘材料和测温元件 。铠材工艺使测温元件、绝 缘材料、保护套管三者成为一个不可拆卸的可挠的紧密实体，铠材是制造铠装热电偶的基体材料，铠材不能直接用于测施，必须制作测量端和简易接线端后方可作为基型铠装热电偶使用。
