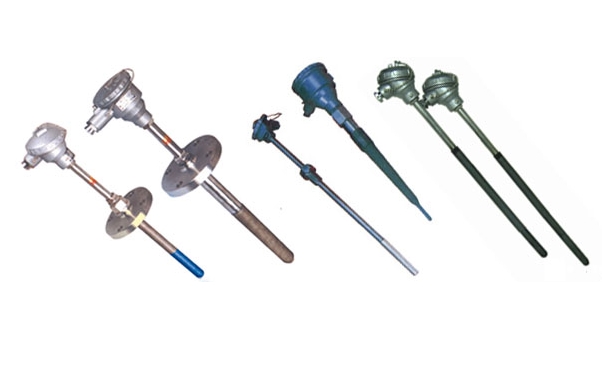

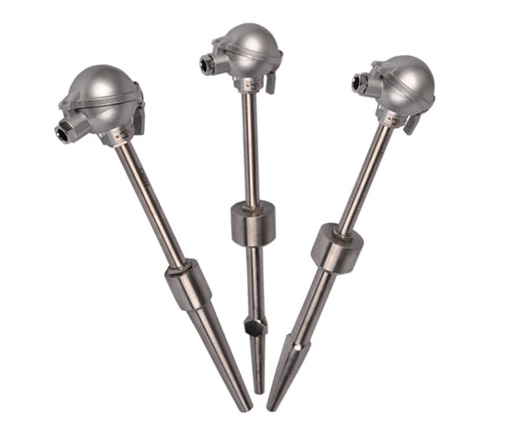

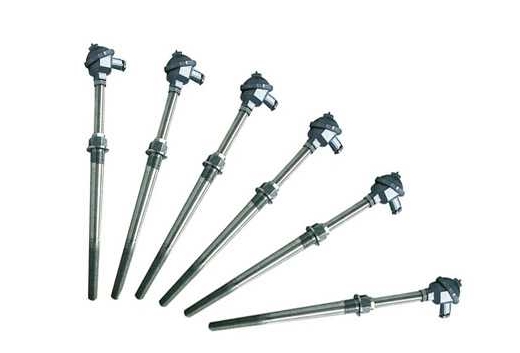

耐磨热电偶

产品特点：
耐磨热电偶是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,G系列耐磨热电偶博采众长,采用独特的工艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成耐磨热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司生产的G系列弥补了这个缺点.
G系列耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有同行的实力,完全可以同进口产品相媲美.该产品具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域实惠温度测量保护管.

产品价格：

价格	¥ 60.00	¥ 150.00	¥ 450.00
起批量	≥1 个

规格型号：

建议零售价		加工定制	是	品牌	华云
型号	WRNN-231	品种	繁多	分度号	K
测量范围	0-1300（℃）	允差等级	I	热响应时间	26（s）
联接型式	固定螺纹	外形尺寸	L=1000*850（mm）	直径	20MM
耐磨段	300MM

加工定制	是	品牌	华云	型号	WRNK
品种	卡套式热电偶	分度号	K	测量范围	0~800（℃）
允差等级	2	热响应时间	40（s）	联接型式	固定螺纹
外形尺寸	500（mm）

主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
耐磨保护管类型及性能

类型	代号	性能特点	测量范围℃	外径d(mm)	适用场合
不锈钢喷涂	NP	耐磨	0~800	Φ16，Φ22	水泥，煤粉，流化床，沸腾炉，水泥旋窑
不锈钢加强	Q	寿命延长	0~800 极限0~1050	Φ22~Φ30
硬质合金	NH10	耐磨、耐高温	0~1100	Φ16~Φ34
高温合金	NH12	耐磨、耐腐、耐高温、强度好	0~1200	Φ20~Φ25
高温合金	NH13	耐磨、耐腐、耐高温、性能好	0~1300	Φ22
高鉻铸铁	G	耐磨、耐腐、外径大	0~1050	Φ32~Φ38

型号及规格

型号	分度号	测温范围℃	公称压力	流速	规格
					d	L×L
WRN-230N WRN2-230N	K	0-800	≤100MPa	≤100m/s	Ф16	300×150 350×250 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000
WRE-230N WRE2-230N	E	0-600
WZP-230N WZP2-230N	Pt100	-200～500
WRN-630N WRN2-630N	K	0-800	≤30MPa	≤80m/s	Ф15
WRE-630N WRE2-630N	E	0-600
WZP-630N WZP2—630N	Pt100	-200～500

耐磨热电偶、耐磨热电阻的选型型谱

WZ						热电阻
WR						热电偶
	感温元件
	C					Cu50（热电阻）
	P					Pt100（热电阻）
	N					镍铬镍硅 K
	E					镍铬铜镍 E
		连接形式
		2				固定螺纹
		3				活动法兰
		4				固定法兰
		6				固定螺纹锥形保护管
			接线盒形式
			2			防喷式
			3			防水式
				保护管直径
				0		16
				1		12
				T	Φ18、Φ20 Φ22、Φ25 Φ28、Φ32	客户定制
				耐磨标示		NM
				耐磨头材质
				-SN		水泥厂专用
				-DC		电厂专用
				-LM		等离子喷涂
				-CM		高鉻铸铁
				-KM		K氏合金
				特殊材质
使用场合		客户在订购耐磨热电偶、耐磨热电阻时一定要确定其使用工矿场合，使用温度，便于厂家对耐磨头材质的正确选择

耐磨热电偶

WR系列耐磨热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管，专门为高、中、低温耐磨环境的测量场合设计制造的，可适用于循环流化床、沸腾炉、水泥回转窑尾烟室、

1、耐磨热电偶的组成：

耐磨热电偶有耐磨头、连接杆、安装固定用的螺纹或法兰、接线盒、热电偶芯或热电偶丝等部分组成。

2、耐磨热电偶概述：

由于针对不同温度范围及被测介质而采用不同的高强度耐磨保护管及表面改性措施，构成复合管型实体化结构本系列产品适用于对保护管磨损严重的石油化工，输煤系统，流化床式锅炉，水泥熟料及耐火材料等流动粉体及物料的温度测量。进一步提高热电偶的使用寿命。其性能优于现行耐磨热电偶,博得用户好评。拥有多项高科技的产品处于国际水平，其特殊工艺的耐磨材料在不影响测温滞后的前提下，彻底解决了循环流化床锅炉测温热电偶的使用寿命，保护套管具有耐磨，耐高温氧化，耐硫化、耐液态铁粉、石灰石等水泥料腐蚀，抗冲刷，耐振动诸多技术，使测温热电偶使用寿命一般一至两年。

3、耐磨热电偶的详细介绍：

煤粉炉、球磨机、水泥厂等工业现场，采用铠装或高温铠装芯体，配以不同材质及规格的耐磨套管，耐磨损、耐震动、抗热震性能好，在各种磨损程度极高的恶劣场合中产品的使用寿命可达普通产品的几倍之高，大大提高了生产效率，降低成本消耗。采用特种耐热和耐磨合金材料作为测量外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，能长期在0～1400℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。

采用特殊材质的耐热材质及耐磨合金材质作为测温外套管和耐磨头，根据被测量温度的不同，所选择的耐磨保护管材质也不同，采用法兰连接或者螺纹连接方式，能长期使用在0-1400度的范围内进行温度测量，是冶金、化工、水泥厂、电厂、流化床锅炉行业运用在高温及耐磨环境中***理想的测量温度传感器，使用寿命***高可以长达二年。的组成部分有耐磨头、连接杆、螺纹连接或法兰、接线盒、铠装内芯，其中耐磨头应根据生产现场实际温度选择材质，连接杆、螺纹连接或法兰应根据现场有没有腐蚀性介质选择材质。

4、特点：

根据耐磨套管的材质可以分为以下3大类，并且每一个各类都有其各自独特的特点：

1、耐磨高温合金：根据高温磨损环境特点，防爆热电偶专门设计的纯合金化的采用真空冶炼的，具有抗高温氧化

和极高的高温强度的专用耐磨高温合金，经锻造整体钻孔而成。加工缺陷少，可靠性高，高温强度耐磨综合性能好，价格较高，使用温度800～1200℃。

2、复合铸造耐磨合金：采用复合铠装技术以高温合金基体加入耐磨粒子，精密熔铸成型。不需车削加

工，套管硬度高，抗高温氧化，磁翻板液位计有少许铸造缺陷但不影响高温耐磨和密封性，是使用***普通的高温耐磨套管，价格适中，使用温度800～1200℃。

3、离子注渗碳化钨：以不锈钢为基体采用离子注渗技术在套管表面注入碳化钨粒子。具有高硬、高强、高韧，特别耐磨，耐磨层厚度0.5 ～1.5mm，外硬内韧，***小直径可到φ8，表面质量好，使用温度0～800℃，在电厂磨煤机中使用寿命达2年以上。
