热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度—60—205—260℃，属于当代国际先进水平。
热电偶补偿导线、补偿电缆主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
产品价格：
|
价格 |
¥ 1.00 |
¥ 2.70 |
¥ 200.00 |
|
起批量 |
1≥米 |
|
|
规格型号：
|
品牌 |
华云 |
型号 |
F4KX2*0.4 |
芯数 |
单（根） |
|
类型 |
延长型 |
热电特性 |
精密级 |
单线标称直径 |
0.4（mm） |
|
绝缘层材质 |
玻璃纤维 |
护层材质 |
金属屏蔽+铁氟龙 |
正极材质 |
镍铬 |
|
负极材质 |
镍硅 |
热电偶测试端温度 |
0-1300（℃） |
配用热电偶 |
k |
|
品牌 |
华云 |
型号 |
K型 |
芯数 |
2（根） |
|
类型 |
补偿型 |
热电特性 |
精密级 |
单线标称直径 |
0.5（mm） |
|
绝缘层材质 |
氟塑料 |
绝缘层厚度 |
0.4（mm） |
护层厚度 |
0.7（mm） |
|
***大导体电阻 |
0.95 |
外径上限 |
3.0*4.6（mm） |
正极材质 |
镍铬 |
|
正极颜色 |
红 |
负极材质 |
铜镍 |
负极颜色 |
蓝 |
|
热电偶测试端温度 |
900（℃） |
往复电阻（20℃时） |
1.04（Ω/m） |
每卷长度 |
100（米） |
|
标称截面积 |
1.0/1.5 |
|
|
品牌 |
华云 |
型号 |
RH-104-M8 |
芯数 |
2*0.25*7（根） |
|
类型 |
补偿型 |
热电特性 |
精密级 |
单线标称直径 |
0.25（mm） |
|
标称截面 |
3.0（mm） |
绝缘层材质 |
玻纤 |
护层材质 |
304不锈钢丝 |
|
绝缘层厚度 |
1（mm） |
护层厚度 |
0.8（mm） |
产品标准 |
行业标准 |
|
阻燃特性 |
优 |
外径上限 |
3.0（mm） |
正极材质 |
镍铬 |
|
正极颜色 |
红色 |
负极材质 |
镍硅 |
负极颜色 |
黑色 |
|
热电偶测试端温度 |
800（℃） |
往复电阻（20℃时） |
0.02（Ω/m） |
配用热电偶 |
感 温线 |
|
适用范围 |
机械测温 |
每卷长度 |
200（米） |
颜色 |
银色 |
|
热响应时间 |
0.01 |
测量范围 |
0-800 |
建议零售价 |
5 |
商品描述：热电偶
型号：RH-104
标准
用日本技术高密度编织采用云母、不锈钢丝、玻璃纤维、石棉组成。
用途
适用于热电偶用补偿导线，用于电力、冶金、石油、化工、轻纺等厂矿及科研部门
中的温度测量和控制系统。该补偿线缆敷设方便简单，具有防潮耐火、耐酸碱、耐
高温、耐老化等特点，屏蔽可以防止外界干扰。

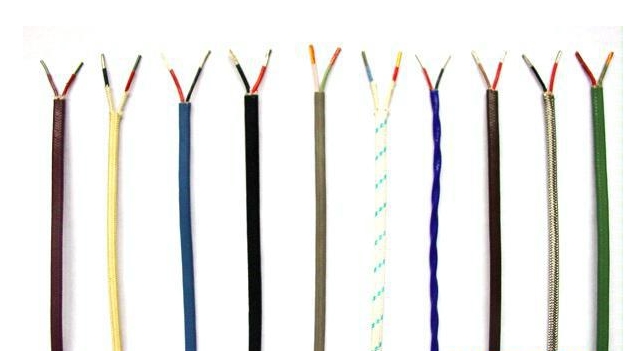

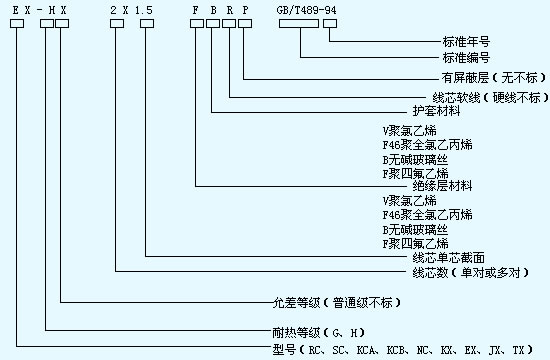

型号、名称、规格的表示方式：
本产品适用分度号为:S、R、B、K、E、J、T和EA型热电偶配用的补偿导线
|
种类
|
材质 +
|
材质 –
|
温度范围
|
适用场合
|
|
K
|
铬镍
|
镍硅
|
-200℃~1250℃
|
适合干净氧化或不起化学作用的环境,不适合真空环境或冶炼应用(缺氧), 有较大的温度量测范围
|
|
J
|
铁
|
镍铜
|
0℃~750℃
|
适合缺氧,真空,不起化学作用的环境,不适用于高温氧化的环境,不建议用于低温
|
|
T
|
铜
|
镍铜
|
-200℃~350℃
|
适合中度氧化,冶炼真空及不起化学作用的环境,亦可在潮湿环境下使用,适用于常温和低温量测
|
|
E
|
铬镍
|
镍铜
|
-200℃~900℃
|
适合氧化或不起化学作用的环境,不适合真空环境或冶炼应用(缺氧),温度变化时有较高的EMF变化
|
|
S
|
白金/铑10%
|
白金
|
0℃~1450℃
|
适合氧化或不起化学作用的环境,不能插入金属管内,小心不能被污染,适合量测高温
|
|
R
|
白金/铑13%
|
白金
|
0℃~1450℃
|
适合氧化或不起化学作用的环境,不能插入金属管内,小心不能被污染,适合量测高温
|
|
B
|
白金/ 30%铑
|
白金/ 6%铑
|
0℃ ~1700 ℃
|
适合氧化或不起化学作用的环境,不能插入金属管内,小心不能被污染,适合量测高温,通常应用于玻璃工业
|
|
N
|
镍/14.2%铬/1.4%硅
|
镍//4.4%硅/0.1%镁
|
-270℃~1300℃
|
可取代K-type, 于高温量测时更稳定
|
|
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶 | 结构特征、绝缘层、护层材料、使用温度 | 使用分类、允差等级、护层着色标志 | | 绝缘层及护层 | 使用温度 | | 材料 | 符号 | | 聚氟乙烯 | PVC | -25～70℃

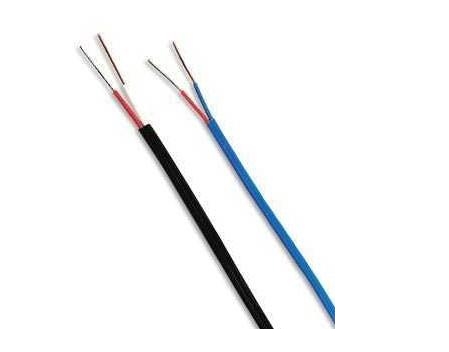

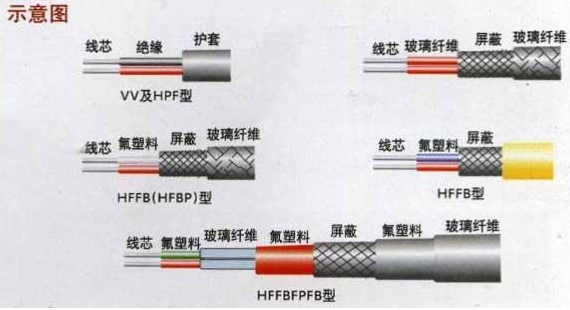

-25～105℃ | | 聚全氟乙丙烯 | FEP | -60～205℃ | | 可溶性聚四氟乙烯 | PFA | -60～260℃ | | 结绝示意 | | 护层 | 绝缘层 | 合金丝 | 护层 | 屏蔽层 | 合金丝 |  |  |
| | 使用分类 | 标志 | 允许登记及护层着色 | | 普通级 | 精密级 | | 一般用 | G | （黑色） | S（灰色） | | 耐热用 | H | （黑色） | S（灰色） |
|
| 产品标号（标记） | 补偿导线合金丝和绝缘层颜色 | 配用热电
偶分度号 | 一般用（G）
产品标号 | 耐热用（H）
产品标号 | | 普通级 | 精密级（S） | 普通级 | 精密级（S） | | S | SC-G | SC-GS | SC-H | — | | N | NC-G | NC-GS | NC-H | NC-HS | | K | NC-G | NC-GS | NC-H | — | | KC2-G | KG2-GS | KC2-H | KC2-HS | | KX-G | KX-GS | KX-H | KX-HS | | E | EX-G | EX-GS | EX-H | EX-HS | | J | JX-G | JX-GS | JX-H | JX-HS | | T | TX-G | TX-GS | TX-H | TX-HS |
| 补偿号
线型号 | 配用热电
偶的分度号 | 补偿导线合金线 | 绝缘层
着色 | | 正极 | 负极 | 正极 | 负极 | | SC | S(铂铬10—铂) | SPC(铜) | SNC(铜镍) | 红 | 绿 | | NC | N(镍铬硅—镍硅) | NPC(铁) | NNC(铜镍) | 红 | 黄 | | KC | K(铜—康铜) | KPC(铜) | KNC(铜镍) | 红 | 蓝 | | KX | K(镍铬—镍硅) | KPX(镍铬) | KNX(铜镍) | 红 | 黑 | | EX | E(镍铬—铜镍) | EPX(镍铬) | ENX(铜镍) | 红 | 棕 | | JX | J(铁—铜镍) | JPX(铁) | JNX(铜镍) | 红 | 紫 | | TX | T(铜—铜镍) | TPX(铜) | TNX(铜镍) | 红 | 白 |
|
补偿导线的热电势、允差 | | 热电势及允差（μV） | 热电偶测试
端温度(℃) | | 100 ℃ | 100 ℃ | 热电势
(标准值) | 允 差 | 热电势
(标准值) | 允 差 | | 普通级 | 精密级(S) | 普通级 | 精密级(S) | | SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | — | 1000 | | KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | | KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | — | — | 900 | | KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | | NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | | NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | | EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 | | JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 | | TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸： | 使用分类 | 标称截面(mm2) | 单股线芯 | 多股软线芯(R) | 绝缘层厚度(mm) | 护层厚度(mm) | 外径上限(mm) | | 线芯股数(根) | 单线直径(mm) | 线芯股数(根) | 单线直径(mm) | 扁平型 | 屏蔽扁平型 | | 单股线芯 | 多股线芯 | 单股线芯 | 多股线芯 | | 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0×4.6 | 3.1×4.8 | 3.8×5.4 | 3.9×5.6 | | 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7×6.4 | 3.9×6.6 | 4.5×7.2 | 4.7×7.4 | | 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0×7.7 | 5.1×8.0 | 5.8×8.5 | 5.9×8.8 | | 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2×8.3 | 5.5×8.7 | 6.0×9.1 | 6.3×9.6 | | 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7×9.3 | 5.9×9.8 | 6.5×10.1 | 6.7×10.7 | | 耐热用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3×4.0 | 2.4×4.2 | 3.1×4.8 | 3.2×5.0 | | 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9×5.0 | 3.0×5.2 | 3.7×5.5 | 3.8×6.0 | | 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5×5.7 | 3.7×6.1 | 4.3×6.5 | 4.5×6.9 | | 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0×6.5 | 4.2×6.9 | 4.8×7.3 | 5.0×7.7 | | 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5×7.3 | 4.8×7.9 | 5.3×8.1 | 5.6×8.7 |
订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本厂生产热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。 |
