MC-II涡轮流量计显示器参数输人步骤
随着现代技术的发展，机电一体化在石油化工等领域的应用越来越广泛。涡轮流量计是机电一体化的典型代表，它具有体积小、误差小、操作简单、显示直观、维护方便等优点，便于信号的长距离传输，实现集中管理。涡轮流量计的显示面板具有运算、存贮和显示的功能，输人必要的参数是确保计量准确的前提。显示面板在出厂时一般都是经过校验的，而且与相应的流量计相配套，不同的流量计含有不同的校验系数。一旦更换了流量计的配件，其校验系数也相应改变，为确保其性，参数必须进行相应的设置。
Halliburton MC- 显示面板的内部电路含有跳线开关，分别控制面板上的三种功能键是处于操作状态，还是处于非操作状态。这三种功能键分别是:CALIBRATE(校验)、RESET(复位)、RATE MULTIPLI-ER及DNISOR(乘数及除数输人)。输人的参数包括除数(divisor)和乘数(rate multiplier)。除数用于计算累积量，乘数用于计算流量。累计量和流量分别在不同的显示屏上显示。
1.计算香数：
(1)除数计算 除数二FC x CON FC-meter factor流量计系数(pulses/gallon) CON-conversion factor单位换算系数(gallon/unitvolume) 除数单位为:pulses/unit volumeo 流量计的校验系数由厂家提供，在购买备件或总成时都带有该系数，单位:pulses/gallon。单位换算系数取决于所选累计量的单位，如:累计量的单位取桶(BBL)时，单位换算系数为42 GALJBBL;若累计量的单位取方(衬)时，单位换算系数为264. 17GAL/m3 0 计算出的数值四舍五人取整数，若大于32767,输人时取其1/10,1/100，那么相应的小数的位数取0.0,0.00。若小于32767，输人时无须小数点。
(2)乘数计算 乘数二TC/(FC x CON) TC-time conversion时间换算系数(Second/Unittime ) 时间单位以小时计算时，T'C = 3600second/day;以天计算时，时间换算系数TC = 86400 Seconds/day。
2.数据输入：
(1)确认仪表面板的功能键处于可操作状态，电路板上的跳线开关置于如下位置: ONC-disabled(one number calibration)〔disabled表示双数据校验，enabled表示单数据校验] RST-disabled(front panel reset) CAIrenabled(calibration mode)
(2)除数(divisor)输人: 输人的除数显示在累计显示屏上(total dis-play)，数字的输人顺序自右向左。
①同时按Access和Enter/Step键，累计显示屏(total display)和流量显示屏(rate display)均清零，显示屏***右端显示为“0"0。
②重复按Increment键使显示屏的***右端位数等于除数(divisor)的个位数，每按一次Increment键，数字将由0一9依次增加。
③按Enter/Step键，显示屏的第二位数为‘`0"0 。
④反复按Increment键使显示屏的第二位数为除数(divisor)的十位数。
⑤依次类推，止到除数全部输完。
⑥除数的位数为五位数，若输人除数(divisor)的位数小于5位，则在数据左端输"0”补够五位数，***后按Enter/Step〕键，显示屏出现“L"时即提示输人小数点。
⑦按Dec . Point键输人小数点，按次出现一个小数点。重复按该键，小数点依次左移，至整数。
⑧按Enter/Step键，完成操作。
若无须输人小数点，完成第⑥步，显示屏出现“L’’时再次按Enter/Step键，即跳过第⑦步完成操作。
若电路板的跳线开关ONC置于enabled位置，到此参数输人就完成了。
若电路板的跳线开关ONC置于disabled位置，接下来即可进行乘数的输人步骤。
说明:除数在计算时都四舍五人取整数，输入的除数不能大于32767，若大于该数则取其1/10,1/100或1/1000。相应的小数点的位数表示显示量是实际量的1/10,1/100,1/1000。因此显示屏提示输人的小数点不是除数本身的小数点。
(3)乘数(rate multiplier)输人 完成上述除数的输人步骤，流量显示屏(ratedisplay)仍显示为“0"。输人的乘数将显示在流量显示屏上。操作步骤与除数输人相同。
乘数(rate multiplier)的输人，必须在除数(divi-。)输人完成后进行。输人的乘数的位数为五位，不足五位的前端加“0'’补够五位数。小数点是乘数本身的小数点。乘数的***小值不能小于0.001，为使流量的数值不至于超出显示的范围，可以选择不同的单位(见表1)。有时需要在面板上用标签标出如BPD x 10或其它类似的标记。

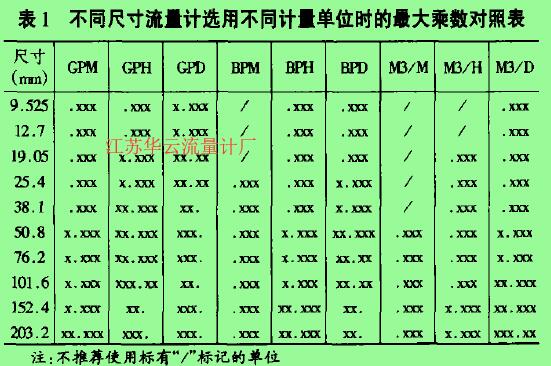

表1不同尺寸流，计选用不同计.单位时的***大乘数对照表
参数输人基本完成后，显示面板即可投人使用。为防止参数的改变或丢失，参数输人完毕应将电路板上的跳线开关置于非操作状态。
