液体流量计检定系统全自动化的实现


文章日期:2017-06-18|阅读数:


液体流量计检定系统全自动化的实现

液体流量计检定系统的自动化是将工业生产中的自动检测信息处理分析判断操纵控制的理念及方法引入流量计检定行业中从而***大限度地解放人力资源节约管理成本规范检定工作



检定系统自动化的实现实现检定系统的自动化需要解决以下问题

1)泵组及变频器的调节;(2阀门组的调节;(3过程数据的处理及分配;(4参数的学习分析及整合;(5检定流程的自动化控制及调整;(6数学模型的建立



7突发状况的预判及处理



4 项用于系统自动调整检定中的流量点并判断调整后的流量是否适于检定工作此项是整个自动化检定中的重点和难点后面将逐一解释,(5)、(6项用于完成预定的检定过程***后一项用于保障检定设备的安全



1.泵组及变频器的预设



我们所选取的设备为一拖多模式即一台变频器拖动若干台泵 这种模式下需要系统能够根据所预设的流量点 自动确定需要的泵组合及各泵的工作状态.实现这一预期需要 4 个前提即泵的流量特性泵组合的确定变频的动态调整以及泵组实际流量特性修正

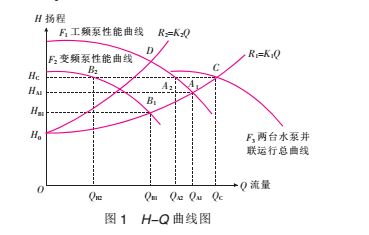

根据每台泵的 H—Q 曲线可知其在系统中的***大出水量如图 1 所示以此作为依据使用排列组合方式确定所需流量点的泵组合方式此时将得到一个初步的泵组合 根据泵组***大出水量单台泵***大出水量 设定流量的差值关系确定需要变频调节的泵,同时由于变频输出与泵转速之间为线性对应确定变频输出的数值 至此为流量点的调节制定了初步泵组控制方案


值得注意的是,泵组的实际出水量与其理论值之间存在差异 所以应将这种差异代入其流量特性的修正中 实际操作时应根据其实际特性调整泵组初步控制

2.阀门组的调节

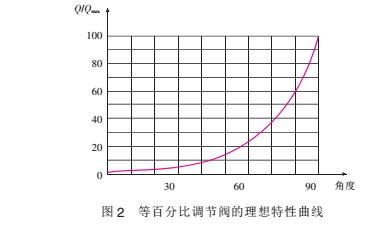

流量调节中另外的重要一节是对调节阀组的调节 即通过对管道特性的改变实现流量改变的目的为实现调节阀全程范围内的平稳和可调性选择等百分比调节阀  2 为等百分比调节阀的理想特性曲线即两端压差不变的情况下的特性曲线 在实际应用中并不存在理想情况 所以需要对此曲线作出修正但其总体走向不变


实际应用中为节省成本多使用标准表组如实验对象),每台标准表后安装独立调节阀用于流量调节,由此形成应用中的调节阀组调节 在多调节阀的调节中每台调节阀开度的改变都会引起上下游压力及各管线流量的变化各管线流量的分配理论上与其管径成正比但由于不同口径调节阀及管线铺设所产生的局部压力损失不同各管线实际流量分配与理论值存在出入需要在调节阀开度算法内调整这种差异



3.过程数据的处理及分配



1调节参数的分配及调整



单一的泵组或调节阀组的调节并不能快速准确地达到预设流量 需要合理分配两项调节的权重进行组合调节 系统将实际流量与设定流量的偏差范围分为 3 其范围依次缩小各范围随系统运行状况自动调整其初值建议取 10%5%1%

这一过程中调节阀泵的选择和调整遵循 3 个***小原则即设备增减数量***小设备调节量***小流量波动***小



2流量稳定性的判定



对大部分被检表而言 实际流量与设定流量之间的偏差进入 5%范围内即可符合规程要求系统将此范

围默认为 1%可动态调整),能够更加贴近用户的实际需求 流量进入这一范围即第 3 级调整范围计算一段时间内所采集的流量点的方差判断其稳定状态


3调节死区的处理



在实际流量的调节过程中存在一定数量的死区这是由调节机构本身性能及检定设备整体结构所引起的不可控因素 正确应对死区可以提高流量调整速度 同时避免逻辑判断进入死循环而导致程序崩溃对于调节中的死区可通过调整控制权重和提高容错机制处理 在级流量范围内实惠调整控制权重后两级尤其是第 3 级范围内应以提高容错机制为主



4.参数的学习分析和整合参数的自学习自调整是基于人工神经网络控制

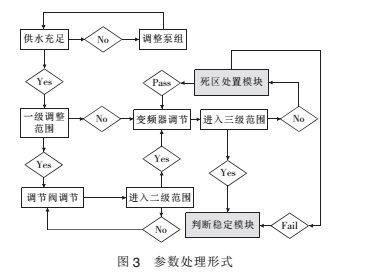

ANNs的一种控制方式 并行 容错 自我学习是其与传统控制方法的***主要区别如图 3 所示 系统只设置***基本的控制总则在基本规则的框架内系统通过在运行中不断地采集 分析过程数据和行为对其***初的控制参数进行分类优化 除必要算法和模型外在流量调节中不使用固定算法而是将采集处理过的过程数据和设备行为作为独立单元存储 通过试运行阶段的磨合积累大量的数据单元在正式使用时通过对现场数据和行为的分析选取***佳的单元组合同时记录经调整后的过程数据选择增加或更新数据行为单元 在运行一段时间后控制系统与设备间将达到***佳契合度并且由于其关键参数一直处于持续的优化调整中所以其控制性能并不会因设备性能状态的改变而下降 同时由于系统采用可调整的容错机制能够有效避免由于设备性能所引起的



控制死区系统崩溃现象



5.检定流程的自动化控制和调整除必要的仪表基本信息和系统不能够直接采集的环境信息外检定过程所需涉及的过程参数流程控制数据处理设备保护均应作自动化处理使系统能够在无人状态下自动完成

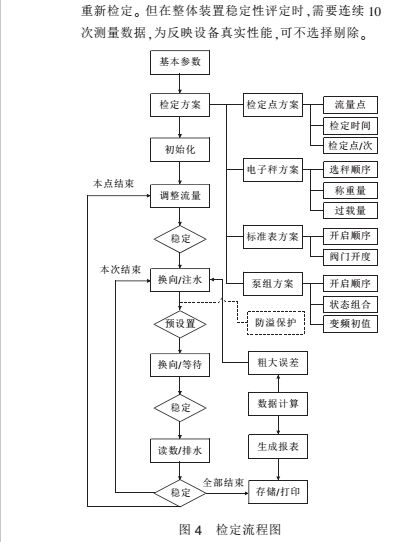

针对具体的检定需求系统需根据用户所选择的检定方法和被检表种类准确度信号等自动调整检定方案和自动检定流程 以采用静态质量法的脉冲类电磁流量计为例其检定流程如图 4 所示



检定流程中所涉及的大部分功能都以模块化方式设计可以根据实际需求选择是否开启以增加系统的灵活度 比如在一般检定中为得到更好的检定数据可选择剔除粗大误差或对产生粗大误差的点.此外检定自动化并非不允许人为操作系统在设计上具备手/自动两种模式 手动模式的存在有利于实验性项目的开展




6.测量模型的建立



作为流量计检定领域的行业软件系统对被检表的误差重复性准确度等数据的计算和判定都需要遵循现行计量检定规程 其测量模型的建立应严格遵循施行中的计量检定规程同时考虑到规程的不定期更新更需预留更新接口 所以测量模型的建立应以规程号为分类依据独立编写虽然很多隶属不同规程的流量计其计算模型是相同的)。



7.突发状况的预判及处理系统需要考虑在检定过程中可能出现的突发情



如采用静态质量法时的溢水开关阀门失灵等情况 对此需要实时处理过程中的数据预判可能发生的危险并及时作出调整 对于来不及调整或已经发生的突发状况需要启动紧急措施避免或减少由此而产生的不良后果



以质量法时的防溢出为例当实际流量设定检定时间称重罐允许容积配比不当时 Q×tV),将出现罐内水溢出情况 为避免这一情况的发生系统实时监视流量的瞬时波动和一段时间内的平均值参考设定时间提前估算出检定时间内的总流量范围当其风险比例超出允许范围后将根据具体情况选择缩短时间暂停检定调整流量等不同的应对措施 预判应对能够消除绝大部分的危险因素 如果由于外在原因预判失败将进入紧急应对模式此时应及时开通旁路和泄水通路消除或减少由此引起的不良后果

紧急应对模式解决问题后需要自动回复正常状态同时将此次处理操作记录在案



结束语



检定系统的全自动化能有效降低使用者的管理和人力成本减少检定工作中由于人为因素而增加的不确定因素有利于检定工作的高效公正 但也应注意到 全自动系统对检定设备的硬件要求相对较高需要配备相应的信号回馈机构和较高性能的调节机构才能保证其高效稳定的工作 在成本与性能之间如何平衡也是需要我们进一步研究的问题
