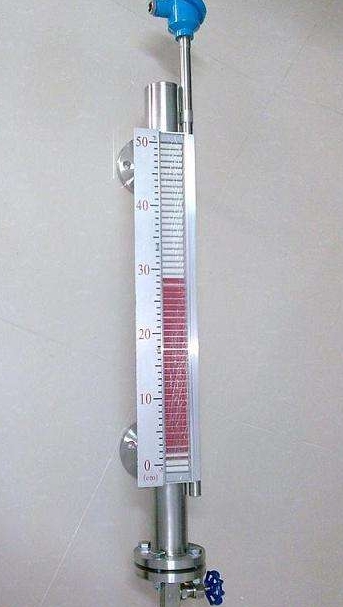

磁翻板液位计如何正确选购选型 选购磁翻板液位

  磁性液位计也被叫做磁翻板液位计, 其所工作的原理为借助磁藕合原理而开展的工作形式, 很好的将玻璃管液位计不可以在高温高压状态下工作的缺点填补。

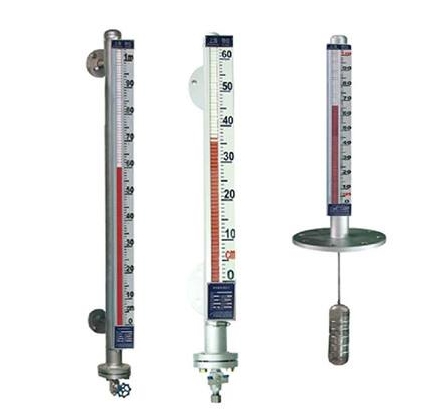

  使用过程中的安装方式包括侧装与顶装两种,而不管在安装过程中使用哪一种方式, 都能够达到连接远端传递设备的作用, 从而让液位计清楚的对液位进行显示, 同时能够实现监控液位的远端控制目的, 实现连接功能后的磁翻板液位计可以当成远端传递型的磁翻板液位计使用。
磁翻板液位计如何正确选购选型 选购磁翻板液位计常见问题
  1 华云液位计的选购

  在日常使用过程中很容易发现一些仪器其自身所具有的优点与缺点, 以及究竟该怎样使用才是合理正确的, 以下简单的介绍下在磁翻板液位计使用过程中的体会, 怎样进行仪器的选购会更为合理。

  磁翻板液位计指示器可以安装在桶槽的外缘或者上方, 用来指导与控制桶槽当中的封形式能够参照具体的使用要求而加人一个排污阀的装置。

  另外进行法兰的接续能够接受定制状态下液位高度的仪表控制, 指示器的组成为磁性色片, 本体管当中的磁性浮球随着液位上升或者出现色片翻转的过程中, 可以将液位的高度显示出来, 同时也能够在本体管上面另外加上一个磁性开关装置或者远端传递变送器, 将开关信号做输出或者信号数据的模拟。

  其一般适合使用在高温、高压以及抗腐蚀性要求较高的场合当中, 能够直接的在当时显示或者实现远端传递控制。

  其中本体管使用的器械是无缝钢管, 连接管位置上使用拉孔进行焊接, 内部没有划痕存在。磁翻板液位计的制作工艺并不复杂, 可是因为其本质还是计量仪表, 尤其是远端传递型的磁翻板液位计, 要是没有经过质量监督局的质量核审, 缺少必要的生产许可证, 必然难以保证产品的使用质量。

  所以在华云磁翻板液位计的采购过程中需要选择的是有生产许可证的且生产信誉良好的厂家, 即使价格稍微贵一些也没有关系, 质量是必须要保证的要素, 同时要保证售后的质量。平均数的提取, 也难以取得良好的效果, 而这种问题究竟该如何解决, 可以参见以下几条建议。

  ( l) 不要让液体下流的过程中直接对探头造成冲击作用, 或者可以另外使用其他的物体将下流液体的直接冲击力阻挡;

  ( 2 ) 将进水口改造变成淋浴形式的, 原理就是分解一股大的水流为很多条小的水流以喷洒的状态流下, 所获得的效果也是不错的;

  ( 3 ) 稍微弯曲一些进水管口, 让进水口能够保持一个适当的上抬状态, 这样水出来的时候会先朝着空中做一个事前的喷洒, 分散了部分的水压冲击力,以物理学原理解释就是将动能转换成为了势能, 我国的三峡大坝在泄洪的时候就是水先朝空中喷洒之后再落下就是利用了这个原理;

  (4)将水往水箱壁上引导。

  以上这几种方法属于磁翻板液位计在利用过程中出现问题的主要解决方式, 在实际利用过程中可以参照自身的实际情况选择合适的解决方法。

  2 磁翻板液位计的使用方法

  液位计玻璃板外形的可以直接使用进行容器内部介质液体高度的观察, 在石油、化工等工业领域的液位指示使用过程中效果良好, 此项液位计的结构相对简单, 观察起来更为便利, 且视野清晰, 不会出现堵塞和渗漏的问题, 安装起来难度更小, 维修难度也更小。一旦出现玻璃由于意外问题发生损毁的情况下, 其中的钢珠变回在容器内部压力的作用下直接实现密封动作, 以避免容器当中的液体出现外渗的问题, 同时也保证了当时使用人员的安全性l到。

  4 使用过程中的细节控制

  为了避免在使用过程中出现问题, 在使用过程中需要对以下节细节做良好的控制:

  (l) 不能够让有任何磁性的物质接近到磁翻板液位计以及周边, 固定不可以使用铁丝, 不然容易对磁翻板液位及的正常工作轨道造成不良影响;

  ( 2 ) 要是用户自行使用伴热管路的时候, 需要选择的材料是非导磁材料, 像是紫铜管等, 后期的伴热温度按照具体的介质情况做实际确定;

  ( 3 ) 磁翻板液位计的安装: 安装的时候一定要保证是呈垂直状态, 磁翻板液位计和容器引管之间要另外安装一个球阀, 以便于后期的清洗以及检修;

  (4)介质当中不能够包括有固体杂质或者是磁性物质, 以防止对浮子造成阻顿影响;

  ( 5) 正式开始使用的时候, 要求先对磁钢进行正确的校正, 将零位以下的小球调节变成红色, 而其他的小球将其变成白色;

  ( 6 ) 将底法兰打开,在其中装进一个磁性的浮子, 这里需要特别注意的是浮子带磁性的一头需要朝上, 不能够在安装的时候以倒装的形式存在;

  ( 7)进行调试的时候要求将上端的引管阀门做敞开状态, 之后再以缓慢的速度将下端的阀门打开, 好让介质以稳定的状态渗透进主导管内部, 在其运行的过程中需要防止介质以快速的速度对浮子造成冲击, 而造成浮子发生剧烈的动荡而影响读取数据的准确性。正确的观察磁性红球与白球翻转程度的正确性, 之后再将下引管的烦闷关闭, 并且将排污阀门打开, 好让主导管当中的液位降低, 按照这项方法开展三次操作, 每次操作都为正确显示就可以将其投人到实际的运行工作中。

  3 存在问题的解决方法

  对设备上的水箱液位进行测量的时候, 需要将压力变送器检安装在水箱的***底端, 传感器线有良好的性化功能。但是在这个当中有一个相对明显的问题存在, 水箱上的水流下来的时候, 下面的压力震荡会变大, 对数据进行分析可以看出, 一秒钟内读取出的数据, 其震荡幅度是十分大的, 但是这里面又存在着正确的数据, 即使10 m s 进行。

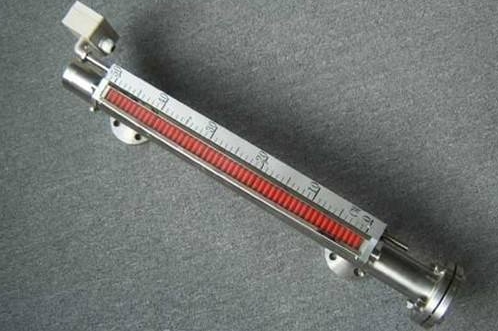

  磁性翻板液位计的选购

  本产品又称磁性液位计、磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.

  有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁性液位计可称为远传型磁翻板液位计.

  制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计,如果未经质监局审核,没有生产许可证,产品质量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产品质量有保证,售后服务有保证。
磁翻板液位计如何正确选购选型 选购磁翻板液位计常见问题
  磁性翻板液位计的使用

  玻璃板液位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示,该液位计结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器,透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠,当玻璃因意外损坏时,钢珠在容器内压的作用下自动密封,防止容器内液体外溢,并保证操作人员安全。

  磁翻板的主要技术指标

  1、量程范围(mm):300~19000

  2、介质密度(g/cm3):0.5~2

  3、介质粘度: ≤0.02Pa.S

  4、工作温度℃:-40~350

  5、压力等级(MPa):≤32

  6、测量精度(mm):≤±10

  7、安装方式:侧装式、顶装式、底装式

  8、防护等级:IP65

  9、防爆等级:ibⅡCT4(本安型)、dⅡBT3(隔爆型)

  10、传输方式:4~20mA 或开关量

  11、接口法兰:PN4.5 DN25 HG20593(侧装式)

  PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制
  一:必须先了解自己的设备运行的场合,测量介质是什么,如有自己不确定的材质,生产商也可以根据介质提供选择材质让客户参照选择。

  二:对超过一定长度(普通型>3米、防腐型>2米)的液位计: 需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;

  三:应根据介质情况,不定期清洗主导管清除杂质;

  四:当配有远传配套仪表时需做到如下几条:

  1、应该使远传配套仪表紧贴液位计主导管,并且用不锈钢抱箍固定(不要用铁质)

  2、远传配套仪表零位与液位计零位指示处在同一水平线上;

  3、远传配套仪表上感应面应紧贴主导管;

  4、远传配套仪表与显示仪表连线,***好单独穿保护管敷设或者用屏蔽二芯电缆敷设;

  5、接线盒进线孔敷设后,一定要密封良好,以避免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或者调试完成后要及时盖上。

  五:HC-UHZ磁翻板液位计的安装位置:  应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;

  六:HC-UHZ磁翻板液位计调试时:

  应先打开上部引管阀门,然后缓慢开启下部阀门;

  让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性;

  观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降;

  据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)。

  HC-UHZ(防腐)磁翻板液位计在市面上也有其他叫法,也叫磁性翻板液位、磁翻柱液位计、磁性浮子液位计等。

  如果需要订购参数是一定要知道的,比如(腐蚀性)介质、(防腐)的材质,(防腐)等级根据介质的(腐蚀性)等级等量变化。

  HN-UHZ型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
磁翻板液位计如何正确选购选型 选购磁翻板液位计常见问题
  1、磁翻板液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作;

  2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;

  3、磁翻板液位计安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;

  4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;

  5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;

  6、打开底法兰,装入磁性浮子;

  7、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管,观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);

  8、应根据介质情况,不定期清洗主导管清除杂质;

  9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;

  10、当配有远传配套仪表时需做到如下几条:应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线***好单独穿保护管敷设或用屏蔽二芯电缆敷设;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。


  5 结语

  磁翻板液位计有较大的使用范围, 日常应用过程中的维护工作量较大, 为了降低其非故障问题在使用过程中需要按照正确的操作。
