脉冲输出型数字涡街流量计电源电压转换电路

  电源模块是仪表能够正常运行的重要保证，特别是对 DSP 和单片机来说，稳定可靠的供电电压尤其重要。课题选用了 TI 公司的 TPS767D301 作为TMS320VC5416 和 MSP430F149 的供电电源。它是一个双电源供电输出的电源芯片，并且通过不同的外部电路的匹配，可提供 3.3V 和 1.5V～5.5V 的可调节的输出电压，可调电压输出由两电阻 R1和 R2 之间的匹配来决定，本文中选用了3.3V 和 1.5V 输出（TMS320VC5416 需要的 IO 口电压 3.3V，核电压 1.5V），这时设定 R1的阻值为 8.2 K， R2 的阻值为 30.1 。同时可提供一个 200 的低电平复位信号（K ms1RESET 和 2RESET ），这个复位信号供给了 MSP430F149。具体电路图如下图 3－13 所示。

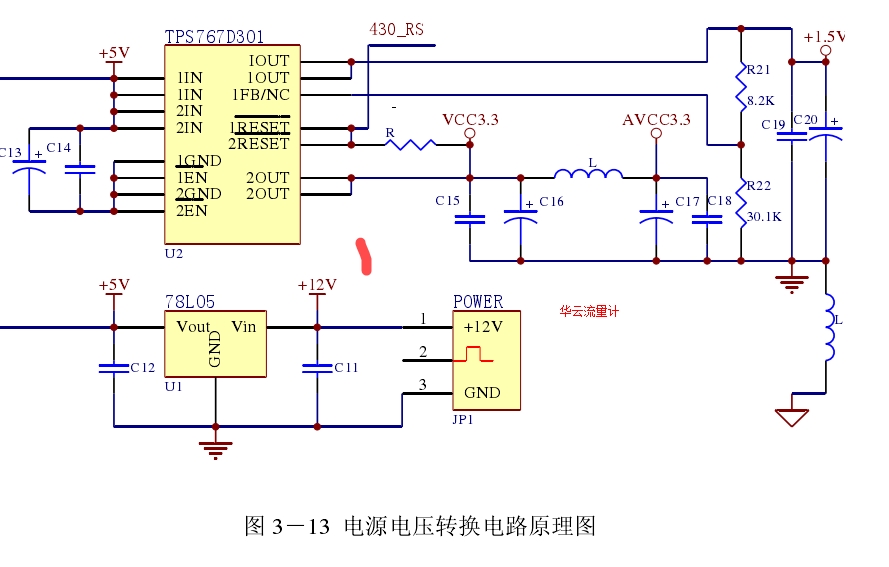

图 3－13  电源电压转换电路原理图
