DN300PN1.6管道流量计|厂家价格360元
DN300PN1.6管道流量计厂家价格360元钱,质量保证规格齐全,适合各行业测量流量计量使用,本文主要介绍华云DN300管道流量计产品介绍,详细规格参数图文。

厂家价格:
价格 |
¥ 360.00~5200.00元
|
起批量 | ≥1 台 |
规格型号:
加工定制 | 是 | 品牌 | 华云 | 型号 | 一体式DN250/DN300 |
类型 | 电磁流量计 | 测量范围 | 0.1-15m/S(m3/h) | 精度等级 | 0.5级 |
公称通径 | DN10-DN2000(mm) | 适用介质 | 水,污水,强酸强碱,泥浆,矿浆,纸浆 | 工作压力 | 0-4.0(MPa) |
工作温度 | -25-+60(℃) | 规格 | F4内衬-DN250,F4内衬-DN300,橡胶内衬-DN250,橡胶内衬-DN300,变送器,其它规格价格请咨询客服 | 电极材料 | 不锈钢316 |
公称压力 | 1.6MPa | 信号电极等级 | 固定式,刮刀式 |

电磁流量计
电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量导电液体的体积流量,常用于测量水、污水、强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
化 工:医药、氯碱化工、颜料染料、纸浆造纸、中间体、化肥、淀粉、太白粉、农药、冶金、粘胶、洗涤剂等行业; 水 处 理:空气洗涤器、锅炉进水、冷却水、热电厂用水; 废 水:电镀 废水、工业废水、重金属沉淀 。 |
变送器
分体式传感器
一体式
插入式 |
- Ø 技术参数
仪表通径:DN10-DN2000公称压力:0~4.0MPa(可定做0~16MPa)精度等级:0.5级或1.0级 介质电导率:≥5μs/cm 介质流速:0.1~15米/秒环境温度:-25℃~+60℃ 衬里材料:聚四氟乙烯(F4)、聚氯丁橡胶、聚氨酯、 聚全氟乙丙烯(F46)、PFA介质温度: 一体型:-10℃~70℃ 分体型:聚氯丁橡胶、聚氨酯衬里:-10℃~80℃ 四氟、PFA、F46衬里:-10℃~100℃ 信号电极和接地电极材料: 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 |
信号电极形式:固定式(DN15~DN2000) 刮刀式(DN300~DN1600)连接法兰材料:碳钢 接地法兰材料:不锈钢1Crl8Ni9Ti 进口保护法兰材料: 不锈钢1Crl8Ni9Ti(DN15~DN600) 碳钢(DN700~DN2000)信号输出:脉冲/4~20mA(四线制),负载750Ω供电电源:220VAC,24VDC,3.6V电池 通讯接口:可选RS485/RS232通讯协议:MODBUS、HART、Profibus等分体传感器防护等级: DN15~150橡胶或聚氨酯衬里:IP65,IP68(特定) DN200~DN2000橡胶或聚氨酯衬里:IP68 其他传感器和所有转换器防护等级:IP65 |
- Ø 选型编码
ISF1010 |
|
|
|
|
|
||
|
主机 |
|
输出 |
|
电源 |
||
|
M1:分体式 |
1:4-20mA/脉冲 |
A:220V(标配) |
||||
|
C1:一体式 |
2:4-20mA/RS232 |
D:24V |
||||
|
|
|
3:4-20mA/RS485标配 |
P:电池供电 |
|||
|
|
|
4:4-20mA/HART |
|
|||
|
|
|
5:485输出(仅电池供电可选) |
|
|||
|
|
|
|
|
|||
|
传感器 |
口径 |
电极 |
内衬 |
压力 |
||
|
L:管段式 |
DN6~DN2000 |
M:不锈钢316 |
1:氯丁橡胶 |
1:0.6MPA(DN1200及以上) |
||
|
C:插入式 |
|
H:哈氏合金 |
2:聚四氟乙烯 |
2:1.0MPA(DN250-1000) |
||
|
|
|
T:钛 |
3:PFA |
3:1.6MPA(DN200及以下) |
||
|
|
|
P:铂/铱合金 |
4:F46 |
|
||
|
|
|
D:钽 |
5:聚氨酯橡胶 |
|
示例:ISF1010M11A-L50M13:分体式主机,输出4~20mA/脉冲,220V电源,传感器口径DN50,不锈钢电极,橡胶内衬,压力1.6MPA。
选型原则:被测流体必须是导电性的液体或浆液,其电导率不小于5μs/cm,被测流体不应含较多的铁磁性物质或气泡,应根据被测流体的特性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。
◆衬里材料的选择
衬里材料 |
主要性能 |
适用范围 |
|
聚四氟乙烯 (F4) |
1.它是塑料中化学性能***稳定的一种材料;能耐沸腾的盐酸、硫酸、硝酸和王水。也能耐浓碱和各种有机溶剂,不耐三氟化氯、高温三氟化氧、高流速液氟、液氧、臭氧的腐蚀。 2.耐磨性能差。 3.抗负压能力差。 |
1.120℃、150℃(特殊订货) 2.高温,浓酸、碱等强腐蚀性介质 3.卫生类介质 |
|
聚全氟乙丙烯 (F46) |
同F4,耐磨性、抗负压能力高于F4 |
1.120℃、150℃(特殊订货) 2.用于高温有负压的情况。 |
|
聚氨酯橡胶(PU) |
1.有极好的耐磨性(相当于天然橡胶的十倍)。 2.耐酸、碱性能较差。 3.不能用于混有有机溶剂的水。 |
1.<80℃ 2.中性强磨损的矿浆、煤浆、泥浆等。 |
|
氯丁橡胶 (CR) |
1.有极好的弹性,高度的扯断性,耐磨性能好。 2.耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀。 |
1.80℃、120℃(特殊订货) 2.一般水、污水、磨损性弱的泥浆、矿浆。 |
◆电极材料的选择
电极材料 |
耐蚀性能 |
含钼不锈钢 |
用于工业用水、生活用水、污水,具有弱腐蚀性的介质,可广泛用于石油、化工、尿素、维尼纶等工业。 |
不锈钢涂覆碳化钨 |
用于无腐蚀性,强磨损性介质。 |
哈氏合金B(HB) |
对沸点以下一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。 |
哈氏合金C(HC) |
能耐氧化性酸,如硝酸、混酸或铬与硫酸的混合介质的腐蚀,也耐氧化性的盐类,如Fe+++、Cu++或含其氧化剂的腐蚀。如高于常温的次氯酸盐溶液、海水的腐蚀。 |
钛(Ti) |
能耐海水、各种氯化物和次氯化物盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀,不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如果酸中含有氧化剂(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。 |
钽(Ta) |
具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硝酸、碱外,几乎能耐一切化学介质(包括盐酸、硝酸、硫酸和王水)的腐蚀。 |
铂铱合金 |
几乎适用于所有化学物质,但不是用于王水和铵盐。 |

DN300污水管道流量计由传感器和转换器两A部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
DN300污水管道流量计技术差数:
公称通径(mm) (特殊规格可定制) |
管道式四氟衬里:DN10~DN600 |
管道式橡胶衬里:DN40~DN2200 |
|
流动方向 |
正,反,净流量 |
量程比 |
150:1 |
重复性误差 |
测量值的±0.1% |
精度等级 |
管道式:0.5级,1.0级 |
被测介质温度 |
普通橡胶衬里:-20~+60℃ |
高温橡胶衬里:-20~+90℃ |
|
聚四氟乙稀衬里:-30~+100℃ |
|
高温型四氟衬里:-20~+180℃ |
|
额定工作压力 |
DN10-DN150:≤1.6MPa |
DN200-DN350:≤1.0MPa |
|
DN400-DN1000:≤0.6MPa |
|
DN450-DN2200:≤0.25MPa |
|
流速范围 |
0.1-15m/s |
电导率范围 |
被测流体电导率≥5μs/cm |
信号输出 |
4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平 |
通讯输出 |
RS485,MODBUS协议,HART协议 |
供电电源 |
AC220V或DC24V |

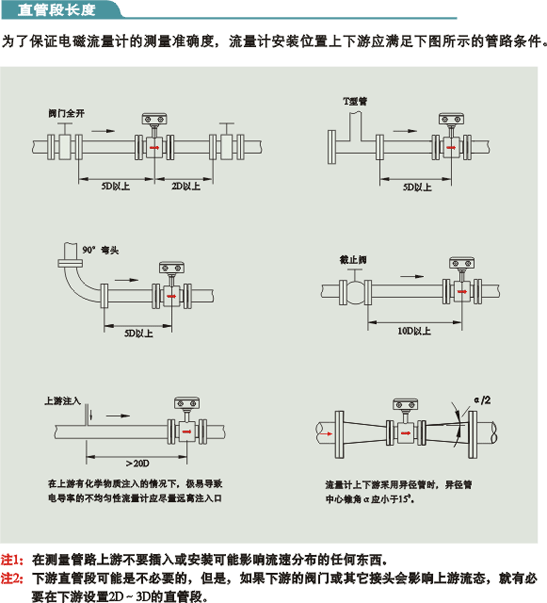

要求直管段长度 |
上游≥5DN,下游≥2DN |
连接方式 |
流量计与配管之间均采用法兰连接,符合国标GB/T9115.1-2000 |
防爆等级 |
ExdeiallBT4-T6 |
防护等级 |
IP65,特殊订制***高可达IP68 |
环境温度 |
-25~+60℃ |
相对温度 |
5%~95% |
消耗总功率 |
小于20W |
DN300污水管道流量计选型表:
型 号 |
代码 |
说 明 |
WFLDE- |
DN300污水管道流量计 |
|
通径 |
□□□ |
10-2200mm |
结构形式 |
S |
一体型 |
L |
分体型 |
|
电极材料 |
M |
不锈钢 |
T |
Ti(钛) |
|
D |
Ta(钽) |
|
H |
哈氏合金 |
|
P |
Pt铂 |
|
N |
Ni镍 |
|
输出方式 |
0 |
无输出 |
1 |
4-20mA/1-5KHz |
|
2 |
4-20mA |
|
衬里材料 |
X |
橡胶 |
F |
聚四氟乙烯 |
|
P |
聚乙烯 |
|
J |
聚氨酯橡胶 |
|
就地显示 |
0 |
无就地显示 |
1 |
就地显示 |
|
通讯方式 |
0 |
无通讯 |
1 |
RS485 |
|
2 |
RS232 |
|
3 |
Modbus |
|
4 |
Hart |
|
接地环 |
0 |
无接地环 |
1 |
有接地环 |
|
2 |
有接地电极 |
|
上限流量 |
(n) |
上限流量(量程)m3/h |
仪表口径的确定:
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
φ15 |
0.06~6.36 |
φ450 |
57.23~5722.65 |
φ20 |
0.11~11.3 |
φ500 |
70.65~7065.00 |
φ25 |
0.18~17.66 |
φ600 |
101.74~10173.6 |
φ40 |
0.45~45.22 |
φ700 |
138.47~13847.4 |
φ50 |
0.71~70.65 |
φ800 |
180.86~18086.4 |
φ65 |
1.19~119.4 |
φ900 |
228.91~22890.6 |
φ80 |
1.81~180.86 |
φ1000 |
406.94~40694.4 |
φ100 |
2.83~282.60 |
φ1200 |
553.90~55389.6 |
φ150 |
6.36~635.85 |
φ1600 |
723.46~72345.6 |
φ200 |
11.3~1130.4 |
φ1800 |
915.62~91562.4 |
φ250 |
17.66~176.25. |
φ2000 |
1130.4~113040.00 |
φ300 |
25.43~2543.40 |
φ2200 |
1367.78~136778.4 |
φ350 |
34.62~3461.85 |
φ2400 |
1627.78~162777.6 |
φ400 |
45.22~4521.6 |
φ2600 |
1910.38~191037.6 |

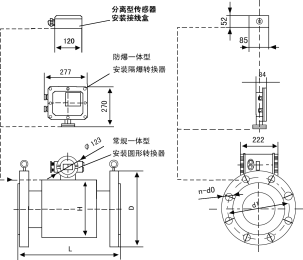

DN15~DN150一体型和传感外形图 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
外形尺寸和重量 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
法兰尺寸(标准:GB/T9119) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DN200~DN600一体型和传感外形图 | 外形尺寸和重量 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
法兰尺寸(标准:GB/T9119) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
