一种水浮子流量计检定装置


文章日期:2017-06-18|阅读数:


一种水浮子流量计检定装置

文章介绍了一种水浮子流量计检定装置该装置以高精度的电磁流量计作为标准表采用一大一小两台变频水泵作为稳流源采用计算机和实现对现场仪表阀门等设备进行采集和控制

检定过程中流量点和检定次数的选择非常灵活方便检定工作的开展。

水浮子流量计的检定方法主要有静态容积法和标准表法[1]。流量计生产企业大多使用标准表法,采用的标准表和被检流量计一般为同类型、同规格,这种检定方法的检测效率较高,但精度低,且需要配备多组标准流量计,需要根据被检流量计的类型不停地更换标准流量计。静态容积法检定精度高,但检定效率低。本文介绍的检定装置(以下简称装置)可以在保证装置精度的前提下提高检测效率。

1装置的构成

水浮子流量计检定装置的检定管线为DN25(DN15DN20)DN50(DN40DN32)DN100(DN80DN65)3,标准器采用5台高精度电磁流量计,由计算机统一控制,根据检定需要进行合理安排和布置,使检定过程自动化、程序化。装置结构如图1所示。

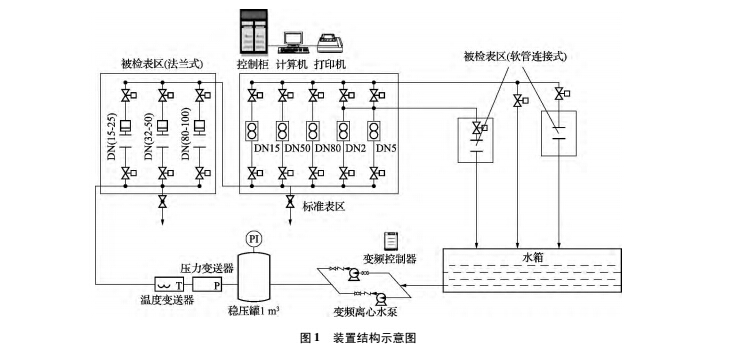

1装置结构示意图装置主要由供水、被检表、标准表和控制柜构成。

(1)供水:2台变频离心水泵构成,功率分别为15 k W4 k W,可根据被检流量计的流量大小自由选择,***大流量可达120 m3/h,水泵的启动控制由各自的变频器控制,安全可靠。

2被检表:采用可变换管段方式,在有限的3个台位上,覆盖了从DN15~DN100的所有管径,有效提高了检定流量计范围。并且在装置后端预留两个软管连接口,用于检定软管式连接的浮子流量计及其他类型的液体流量计

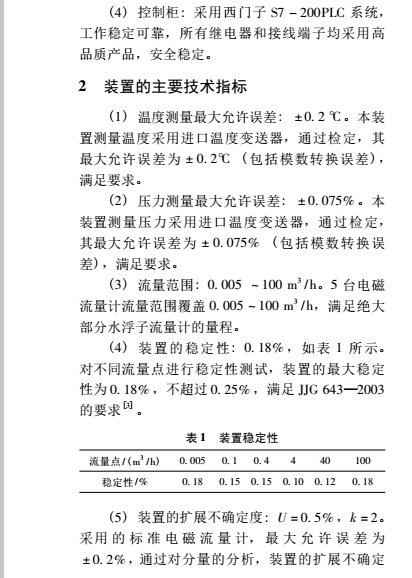

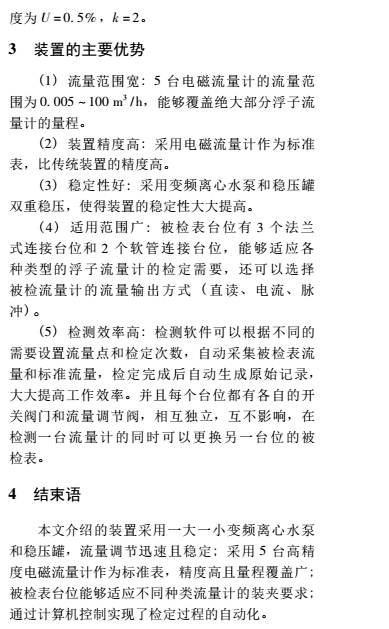

(3)标准表:采用5台高精度的电磁流量计并联使用口径分别为DN2DN5、DN15、DN50和DN80.
