浮子流量计怎么读数

浮子流量计怎么读数？见过浮子流量计的人应该都会很好奇，这么简单的一个装置真的可以准确测量流量数据，答案当然是真的，但很多人应该还会有一个疑问，那就是浮子流量计应该如何正确读数？





一般涡轮流量计、带刺流量计等都是指针式的或是显示屏式的，但是福字流量计呢？



眼睛齐平 转子的上端平面读刻度,从0刻度方向开始。在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）



玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。



浮子流量计工作原理



浮子流量计工作原理是被测流体从下向上经过锥管1和浮子2形成的环隙3时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。



在美国、日本常称作变面积流量计（Variable Area Flowmeter）或面积流量计。浮子流量计原理设想发轫于19世纪60年代，20世纪初出现商品。从应用台数所占比例来看，1985年英国抽样调查72家企业17000台流量仪表中浮子流量计占19.2%。我国浮子流量计产量1996年估计在15万-17万台之间，其中95%左右为玻璃管浮子流量计。



浮子流量计的特点



浮子流量计使用于小管径和低流速。常用仪表口径40-50mm以下，最小口径做到1.5-4mm。适用于测量低流速小流量，以液体为例，口径10mm以下玻璃管浮子流量计满度流量的名义管径，流速只在0.2-0.6m/s之间，甚至低于0.1m/s；金属管浮子流量计和口径大于15mm的玻璃管浮子流量计稍高些，流速在0.5-1.5m/s之间。



浮子流量计可用于较低雷诺数，选用粘度不敏感形状的浮子，流通环隙处雷诺数只要大于40或500，雷诺数变化流量系数即保持常数，亦即流体粘度变化不影响流量系数。这数值远低于标准孔板等节流差压式仪表最低雷诺数104-105的要求。



大部分浮子流量计没有上游直管段要求，或者说对上游直管段要求不高。



浮子流量计有较宽的流量范围度，一般为10：1，最低为5：1，最高为25：1。流量检测元件的输出接近于线性。压力损失较低。



玻璃管浮子流量计结构简单，价格低廉。只要在现场指示流量者使用方便，缺点是有玻璃管易碎的风险，尤其是无导向结构浮子用于气体。

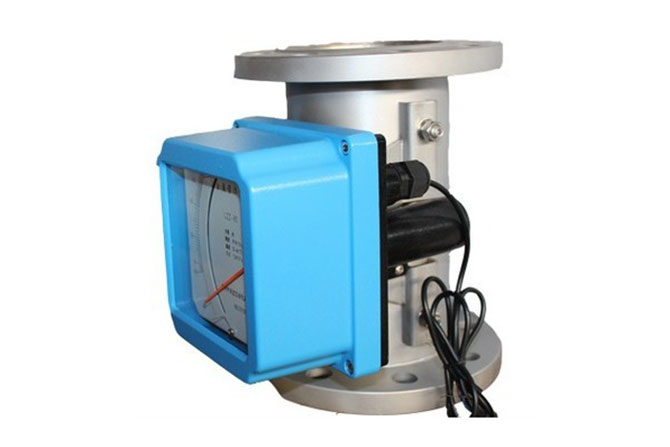

金属管浮子流量计无锥管破裂的风险。与玻璃管浮子流量计相比，使用温度和压力范围宽。



大部分结构浮子流量计只能用于自下向上垂直流的管道安装。



浮子流量计应用局限于中小管径，普通全流型浮子流量计不能用于大管径，玻璃管浮子流量计最大口径100mm，金属管浮子流量计为150mm，更大管径只能用分流型仪表。



使用流体和出厂标定流体不同时，要作流量示值修正。液体用浮子流量计通常以水标定，气体用空气标定，如实际使用流体密度、粘度与之不同，流量要偏离原分度值，要作换算修正。
