如何用孔板流量计测蒸汽流量

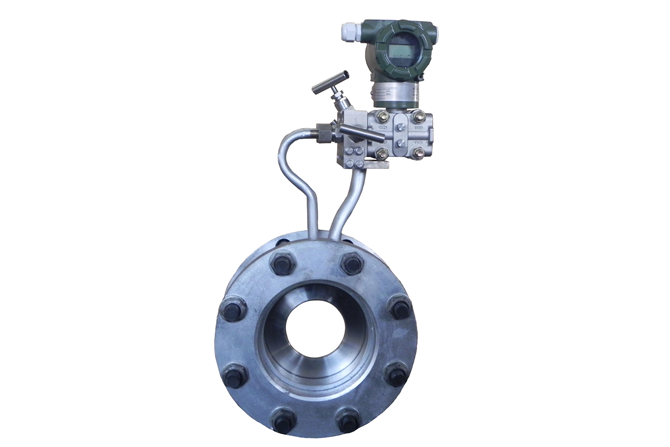

如何用孔板流量计测蒸汽流量？孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。





操作使用：



1、打开电源，此时若管道内没有流量，则指示流量应为0；若管道内有流体流过时，如测量系统正常，则将正确的指示流量。否则，系统可能不正常，设备应逐项检查。



2、一般安装完毕后（注意:1,新装管道经吹扫。2,变送器与导压管内已经充满液体，如果因故液体流失可按下述的方法充液）即可进入运行状态。



开启过程为:打开管道阀门，打开三阀组平衡阀，然后再开启根部阀，三阀组导压阀，最后关闭三阀组平衡阀，如操作次序不正确，则可能由于两根部阀的开启不同步，使差压变送器单向受压而影响其使用寿命。



3、测量蒸汽：孔板用来测量蒸汽。



4、测量液体：当孔板用来测量液体(不含气泡)需加隔离液时:此时如差压变送器位于管道下方；



5、测量气体：差压变送器位于管道上方。



6、当根部阀或取压孔有堵塞时，可关闭三阀组，拧开堵塞侧的注水孔，拧上吹扫管加压，吹除取压孔污物。



孔板流量计的计算公式



孔板流量计可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。但是许多人不知道孔板流量计是怎么计算出来，今天我就和大家探讨一下孔板流量计的计算公式。



简单来说差压值要开方输出才能对应流量 实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧



一．流量补偿概述



差压式流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。



以体积流量公式为例： Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1） 其中：C 流出系数； ε 可膨胀系数 Α 节流件开孔截面积，M＾2 ΔP 节流装置输出的差压，Pa; β 直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。



其实重要是密度的转换。计算公式如下： Q = 0.004714187 *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。



在根据密度公式： ρ= P*T50/（P50*T）* ρ50 其中：ρ、P、T表示任意温度、压力下的值 ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点 结合这两个公式即可在程序中完成编制。



二．程序分析



1.瞬时量



温度量：必须转换成摄氏温度；即+273.15 压力量：必须转换成压力进行计算。即表压+大气压力



补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在intouch画面上做监视。



2.累积量



采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。



孔板流量计在测量蒸汽时注意事项



孔板流量计又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成。



在测量蒸汽流量时，蒸汽通常会出现两种状态，一种是过热蒸汽，温度可达到450度，还有一种是饱和蒸汽，正常温度是150度，不会超过250度。过热蒸汽在输送的过程中，由于温度、压力的变化，特别是在过热度不高的情况下，会出现热量损失温度降低的状况，转换成饱和蒸汽状态，这样就导致了气压减小，而出现气体和液体混合的介质存在。



饱和蒸汽在输送的过程由于热量的损失很容易出现凝结的状态，而饱和蒸汽就成立液滴和液雾的双向流体。



在测量蒸汽流量的时候，为了减少测量蒸汽流量的误差，就必须保持蒸汽的过热度，这样就会减少蒸汽的含水量，加强管道的保温。采用孔板流量计测量蒸汽流量时，在安装的时候必须进行检查，若安装不正确，将会导致蒸汽泄漏，无法正确计量，孔板流量计敷设的导压挂管必须要进行保温，不能安装在室外，否则会影响测量的结果误差。



由于蒸汽属于特殊性质，是由热水加温而来，温度非常高，若采用孔板流量计测量，除了要注意以上几点外，根据蒸汽的特殊性质，在生产工艺方面还要改进孔板流量计的不足之处，以适应测量蒸汽流量的要求，减少不必要的误差。
